модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

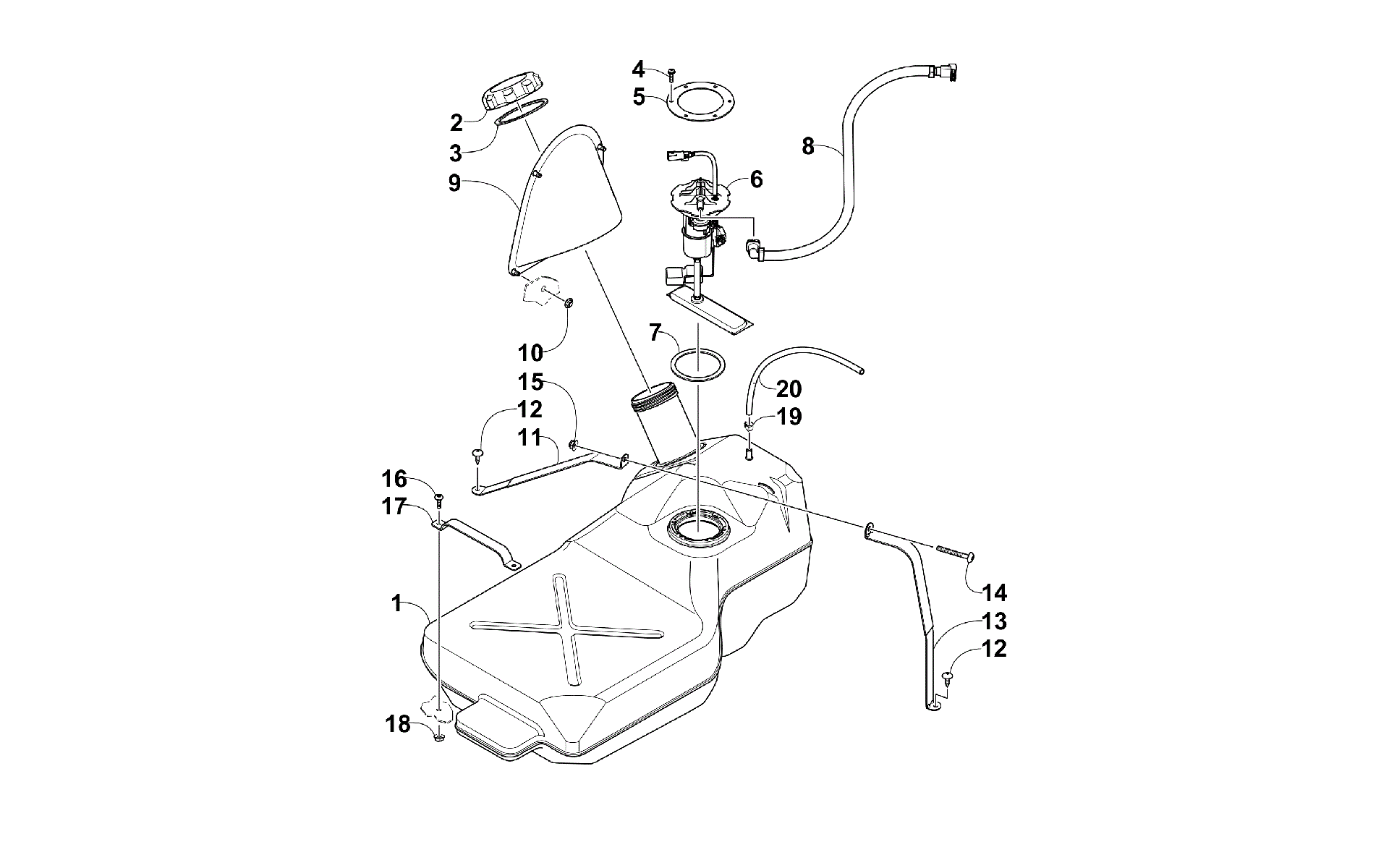

Схема топливный бака ASSEMBLY [300823] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![топливный бак ASSEMBLY [300823]](/upload/schemas/63442f0dac2f25.54495309.gif)
Номер
Наименование детали
Цена
1
Топливный бак Arctic Cat art. 0570-309
от 41 958 ₽
2
Крышка бензобака art. 0470-541
По запросу
3
Gasket, Gas Tank Cap art. 1670-228
По запросу
4
Screw, Self-Tapping art. 0423-898
По запросу
5
Plate, Retaining - Fuel Pump art. 2670-042
По запросу
6
Топливный насос Arctic Cat art. 0570-435
По запросу
7
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
8
Топливный шланг Arctic Cat art. 0470-745
По запросу
9
Insert, Gas Tank Cap art. 1406-886
По запросу
10
Гайка art. 0423-357
По запросу
11
STRAP,FUEL TANK art. 0470-829
По запросу
12
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
13
STRAP,FUEL TANK art. 0470-830
По запросу
14
Screw, Machine art. 8476-650
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Болт Arctic Cat art. 8476-620
По запросу
17
Bracket, Hold-Down - Front art. 0470-544
По запросу
18
Nut art. 0623-038
от 110 ₽
19
Clamp, Hose art. 0423-688
По запросу
20
Топливный шланг Arctic Cat art. 0410-070
от 6 122 ₽
