модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

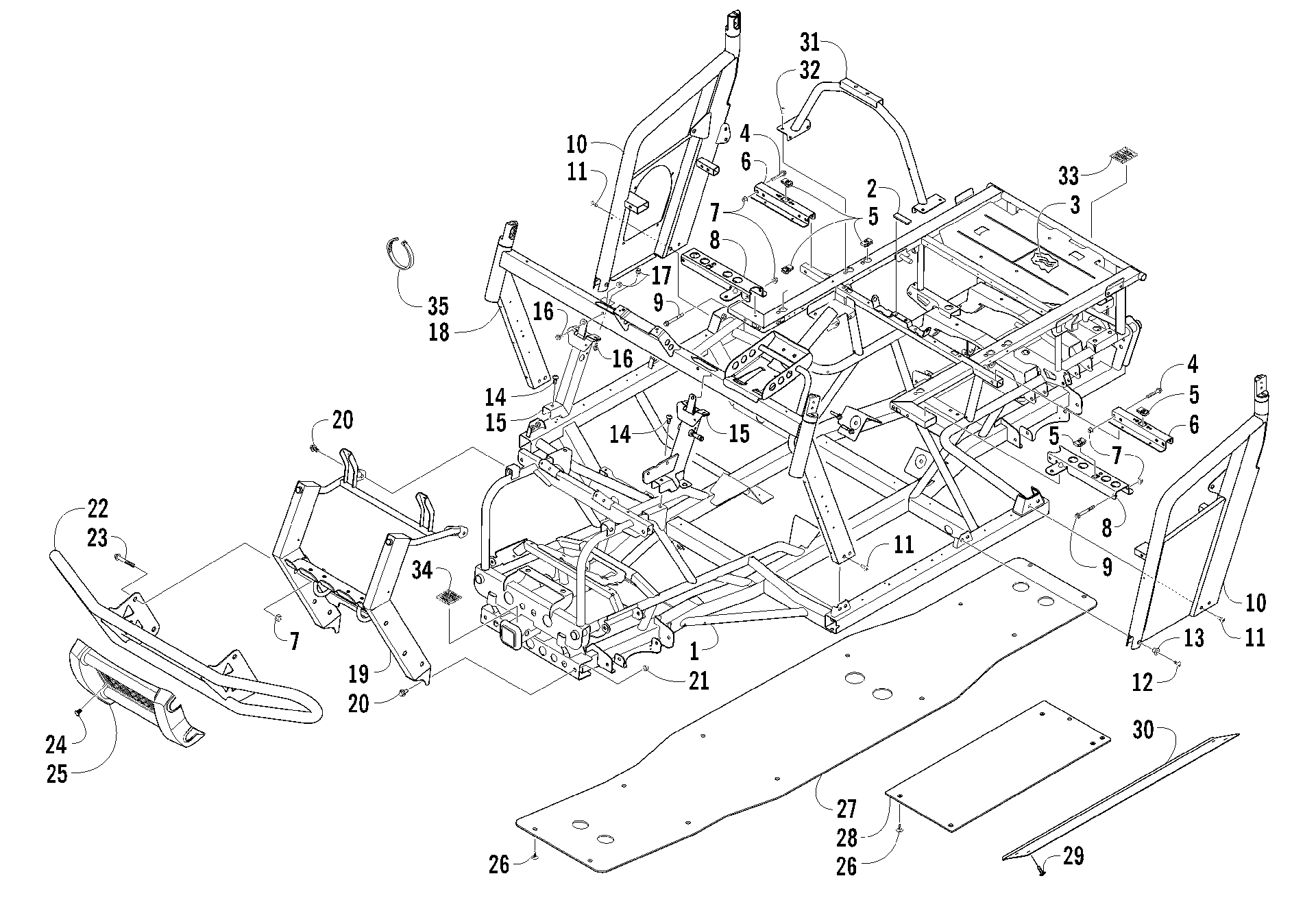

Схема рамы AND RELATED PARTS [93234] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![Рама AND RELATED PARTS [93234]](/upload/schemas/63442a5d8a0f23.01482489.gif)
Номер
Наименование детали
Цена
1
Frame (inc. 2-3) art. 2516-497
По запросу
2
Bumper art. 0406-879
По запросу
3
SHIELD,HEAT-CHASSIS art. 0412-461
По запросу
4
Screw, Cap art. 8408-850
По запросу
5
Клипса Arctic Cat art. 0423-577
от 168 ₽
6
Bracket, Seat Support - Rear art. 1506-842
По запросу
7
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 14 шт.
8
Bracket, Seat Support - Front - Right art. 2516-644
По запросу
8
Bracket, Seat Support - Front - Left art. 2516-645
По запросу
9
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
10
SUPPORT,ARM-RH-PTD BLACK art. 4506-874
По запросу
10
SUPPORT,ARM-LH-PTD BLACK art. 4506-875
По запросу
11
SCREW,MACH-TSTRH M8X1.25X20 CL8.8 W/LOCK art. 0423-817
По запросу
12
SCREW, MACH-TSTH M8-1.25X30 BLK- W/PATCH art. 0423-886
По запросу
13
Spacer art. 1423-051
По запросу
14
Screw, Machine art. 8476-820
По запросу
15
Bracket, Steering Support - Right art. 0505-688
По запросу
15
Bracket, Steering Support - Left art. 1502-797
По запросу
16
Болт Arctic Cat art. 8408-820
от 110 ₽
17
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
18
SUPPORT,STEERING-PTD BLACK (RW) art. 4506-892
По запросу
19
Bumper art. 2516-558
По запросу
20
Болт Arctic Cat art. 8409-020
от 110 ₽
21
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
22
BUMPER,PUSH-PAINTED (BLACK) art. 2506-779
По запросу
23
SCREW,CAP-HFH M8X1.25X60 CL8.8 Z&Y art. 8408-860
По запросу
24
Винт Arctic Cat art. 8477-616
от 110 ₽
25
Fascia, Bumper - Front art. 2406-713
По запросу
26
Винт Arctic Cat art. 0423-545
от 326 ₽
27
Plate, Skid - Center art. 1406-720
По запросу
28
Panel, Belly - Side art. 1406-721
По запросу
29
SCREW,SELFTAP-THFT STS12-24 X 3/4 AB Z&B art. 0423-849
По запросу
30
PLATE,SKID-SIDE-BLACK art. 2506-612
По запросу
31
Support, Canopy art. 2506-638
По запросу
32
Винт Arctic Cat art. 8476-616
По запросу
33
Decal, Warning - Towing - Rear art. 1411-123
По запросу
34
Decal, Warning - Towing - Front art. 1411-122
По запросу
35
Зажим Arctic Cat art. 0123-788
По запросу
