модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

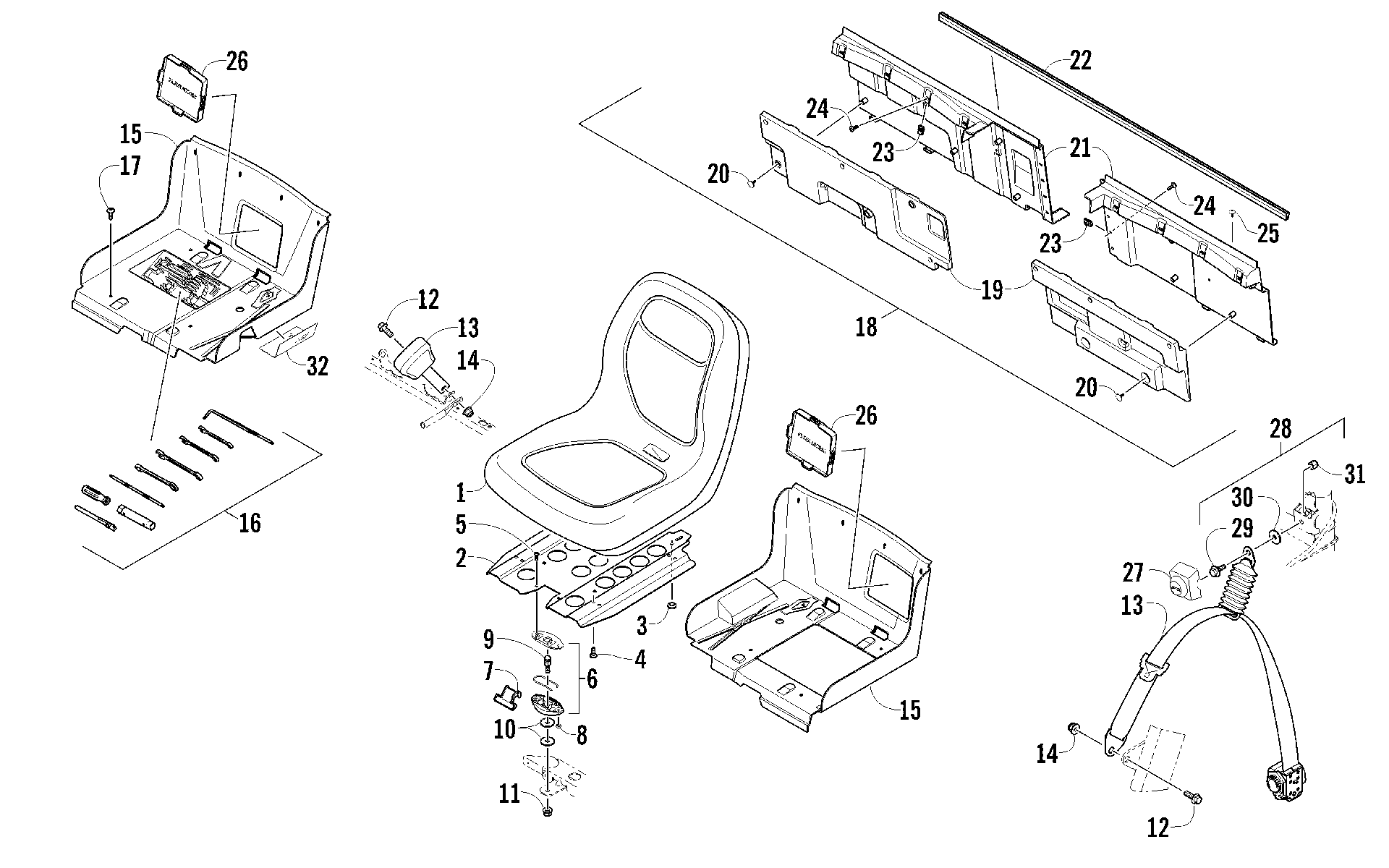

Схема сиденья ASSEMBLY [94006] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![Сиденье ASSEMBLY [94006]](/upload/schemas/6344399b5b92d2.52452274.gif)
Номер
Наименование детали
Цена
1
Seat, Low-Back art. 1506-925
По запросу
2
Plate, Seat Base art. 2506-780
По запросу
3
BUMPER,SEAT art. 0406-877
По запросу
4
Screw, Machine art. 8468-820
По запросу
5
Screw, Machine art. 8468-620
По запросу
6
Latch, Seat - Assembly (inc. 7 and 9) art. 2706-164
По запросу
7
LEVER,RELEASE-SEATLATCH art. 2606-854
По запросу
8
Nut art. 0623-038
от 110 ₽
9
Stud, Latch - Seat art. 0423-559
По запросу
10
Шайба Arctic Cat art. 0423-073
от 221 ₽
11
Nut, Lock art. 8424-002
По запросу
12
Screw, Cap art. 8408-020
По запросу
13
Belt, Seat art. 2516-325
По запросу
14
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 6 шт.
Подписаться
15
Base, Seat - Left art. 2406-911
По запросу
15
Base, Seat - Right art. 2406-910
По запросу
16
KIT, TOOL art. 0444-122
По запросу
17
Винт Arctic Cat art. 8477-620
от 168 ₽
18
Panel, Seat - Assembly (inc. 19-23 and five No. 24) art. 2516-094
По запросу
19
PANEL,SEAT BACK-LH-FOAM art. 2516-147
По запросу
19
Panel, Seat - Front Right art. 2516-146
По запросу
20
Plug art. 0623-544
По запросу
21
Panel, Seat - Rear - Right art. 2406-912
По запросу
21
Panel, Seat - Rear - Left art. 2406-913
По запросу
22
Seal, Cargo Box art. 2406-915
По запросу
23
Клипса Arctic Cat art. 0423-577
от 168 ₽
24
Болт Arctic Cat art. 8476-620
По запросу
25
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
26
Panel, Filter Access art. 2416-091
По запросу
27
Cover, Seat Belt art. 2416-638
По запросу
28
Screw, Shoulder - Assembly (inc. 29-31) art. 0423-915
По запросу
29
Screw, Shoulder Not a Service Part art. -N/A-
По запросу
30
Washer Not a Service Part art. -N/A-
По запросу
31
Nut, Lock Not a Service Part art. -N/A-
По запросу
32
Foil, Protective art. 0412-560
По запросу
