модель 2011 года
- Модель Prowler 550
- Код модели PROWLER 550 XT RED (U2011P2O4EUSR)

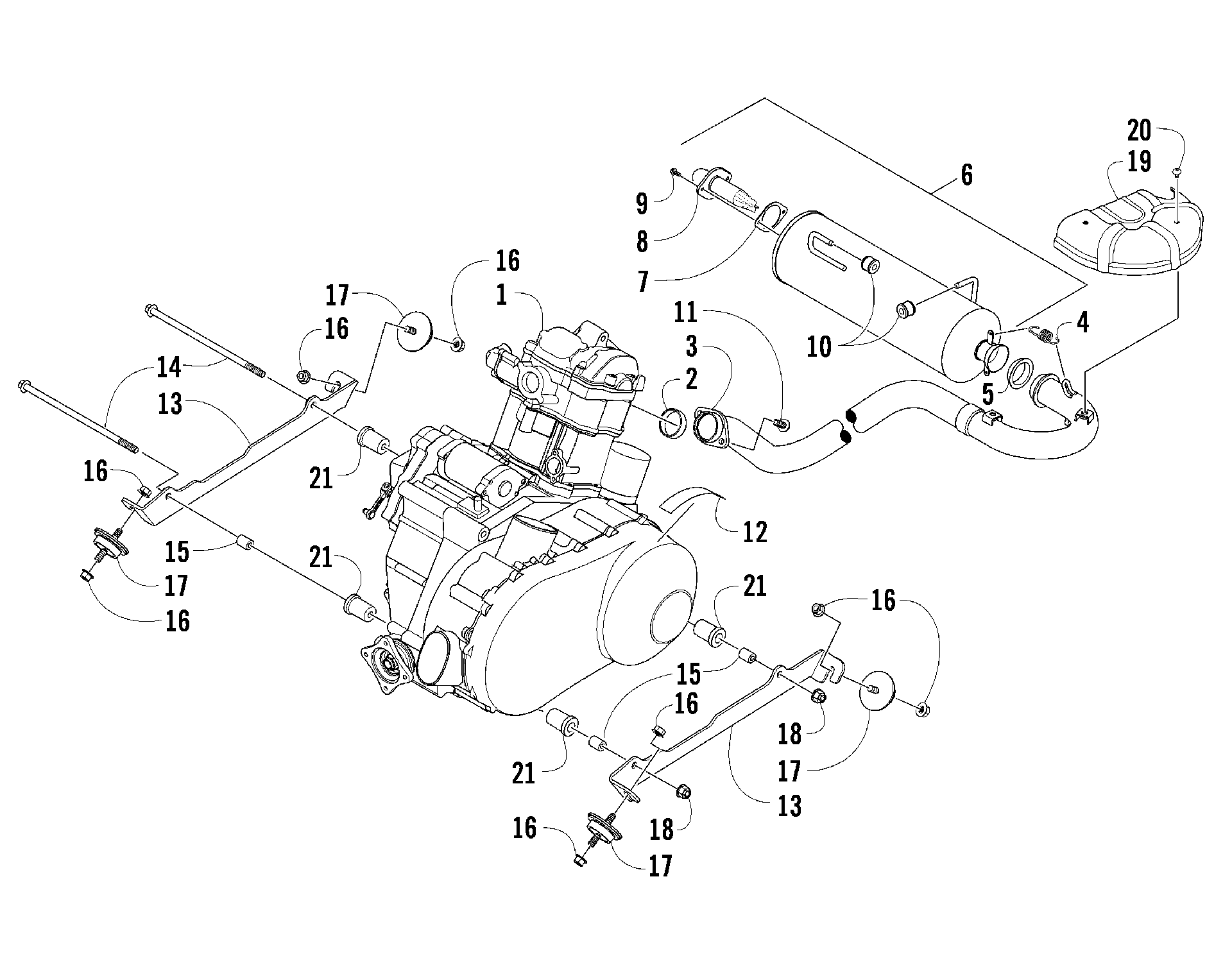

Схема двигателя AND EXHAUST [94816] для PROWLER 550 XT RED (U2011P2O4EUSR)
Схема
Детали
![Двигатель AND EXHAUST [94816]](/upload/schemas/6344293814f165.22121507.gif)
Номер
Наименование детали
Цена
1
Engine, A550G art. 0800-091
По запросу
2
Прокладка выхлопной трубы Arctic Cat art. 0412-338
от 2 310 ₽
3
Pipe, Exhaust art. 0512-427
По запросу
4
Пружина Arctic Cat art. 0612-668
от 683 ₽
5
Прокладка глушителя Arctic Cat art. 0412-375
от 980 ₽
6
Muffler - Assembly (inc. 7-9) art. 0512-401
По запросу
7
GASKET,SPARK ARRESTER art. 0412-438
По запросу
8
Spark Arrester Assembly art. 0512-432
По запросу
9
Screw, Cap art. 8408-616
По запросу
10
Втулка крепежа глушителя Arctic Cat art. 0412-577
По запросу
11
Болт Arctic Cat art. 8408-820
от 110 ₽
12
Decal, Warning art. 0411-426
По запросу
13
Левая пластина крепления двигателя Arctic Cat art. 1506-999
от 3 170 ₽
13
Правая пластина крепления двигателя Arctic Cat art. 1506-998
от 3 010 ₽
14
Болт Arctic Cat art. 1423-431
По запросу
15
Втулка art. 1423-025
от 1 092 ₽
16
Nut, Lock art. 8424-002
По запросу
17
Подушка двигателя Arctic Cat art. 0408-014
от 4 284 ₽
18
Гайка Arctic Cat art. 8428-002
от 310 ₽
19
Shield, Heat art. 0412-462
По запросу
20
Screw, Machine art. 8477-610
По запросу
21
BUSHING,ENGINE MOUNT-SOLID (RB:0801-268)(replaces 0801-180) art. 0801-268
По запросу
