модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

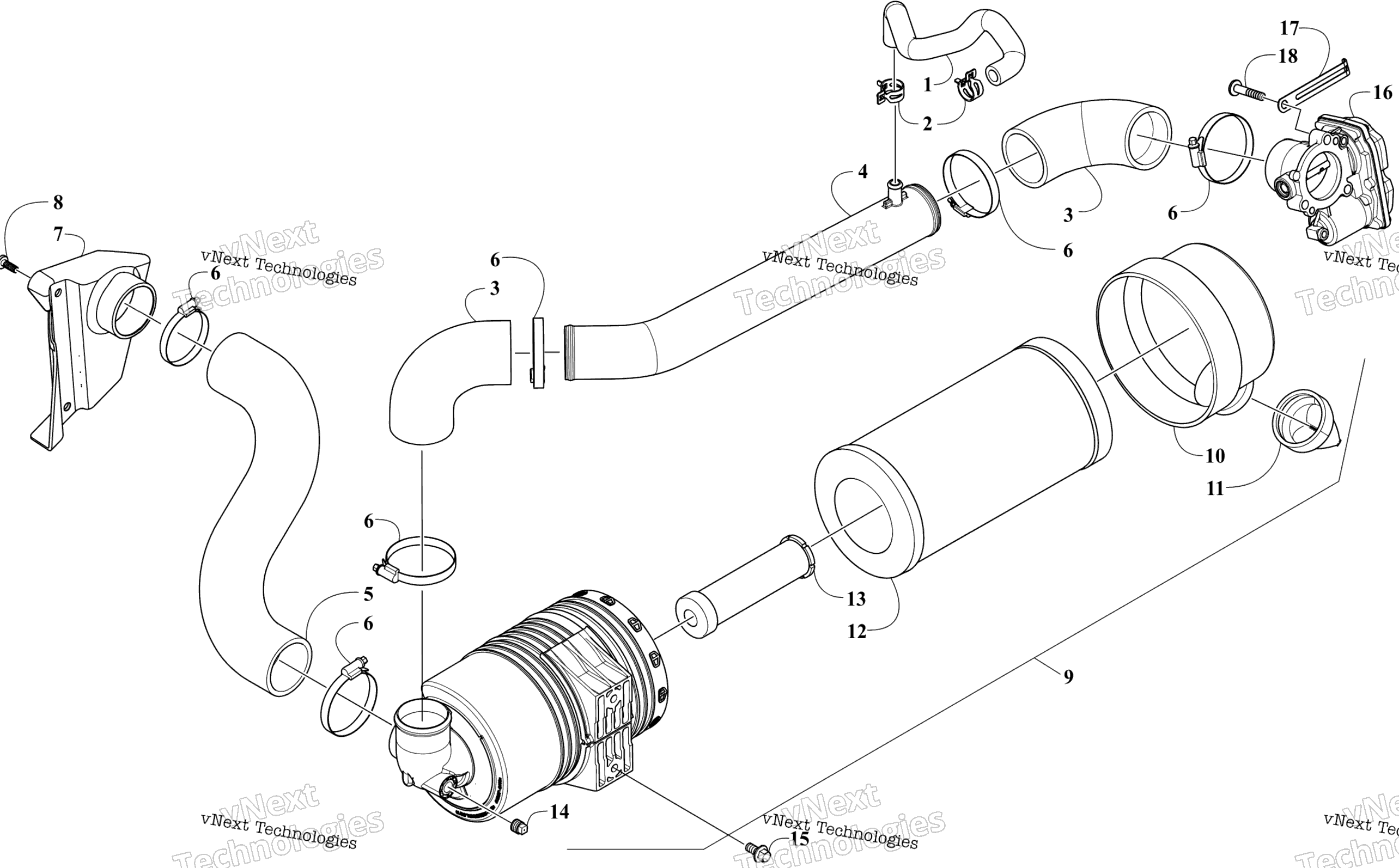

Схема узла впуска воздуха для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Vent art. 0410-380
По запросу
2
Clamp art. 1623-283
По запросу
3
Hose, Intake art. 0410-381
По запросу
4
Duct, Intake art. 1470-178
По запросу
5
Hose, Intake Inlet art. 0410-379
По запросу
6
Хомут зажимной 50-70 мм Arctic Cat art. 0423-019
от 420 ₽
7
Duct, Air Intake art. 0413-501
По запросу
8
Винт Arctic Cat art. 0423-538
от 110 ₽
9
Assembly, Air Box (inc. 10-14) art. 0570-470
По запросу
10
Cover art. 1470-224
По запросу
11
Valve, Evacuator art. 0413-388
По запросу
12
Filter, Primary art. 1470-222
По запросу
13
Filter, Safety art. 1470-223
По запросу
14
Plug art. 0413-390
По запросу
15
Болт Arctic Cat art. 8408-816
от 110 ₽
16
Throttle Body art. 0570-468
По запросу
17
Зажим Arctic Cat art. 1623-984
По запросу
18
Винт Arctic Cat art. 8468-630
По запросу
