модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

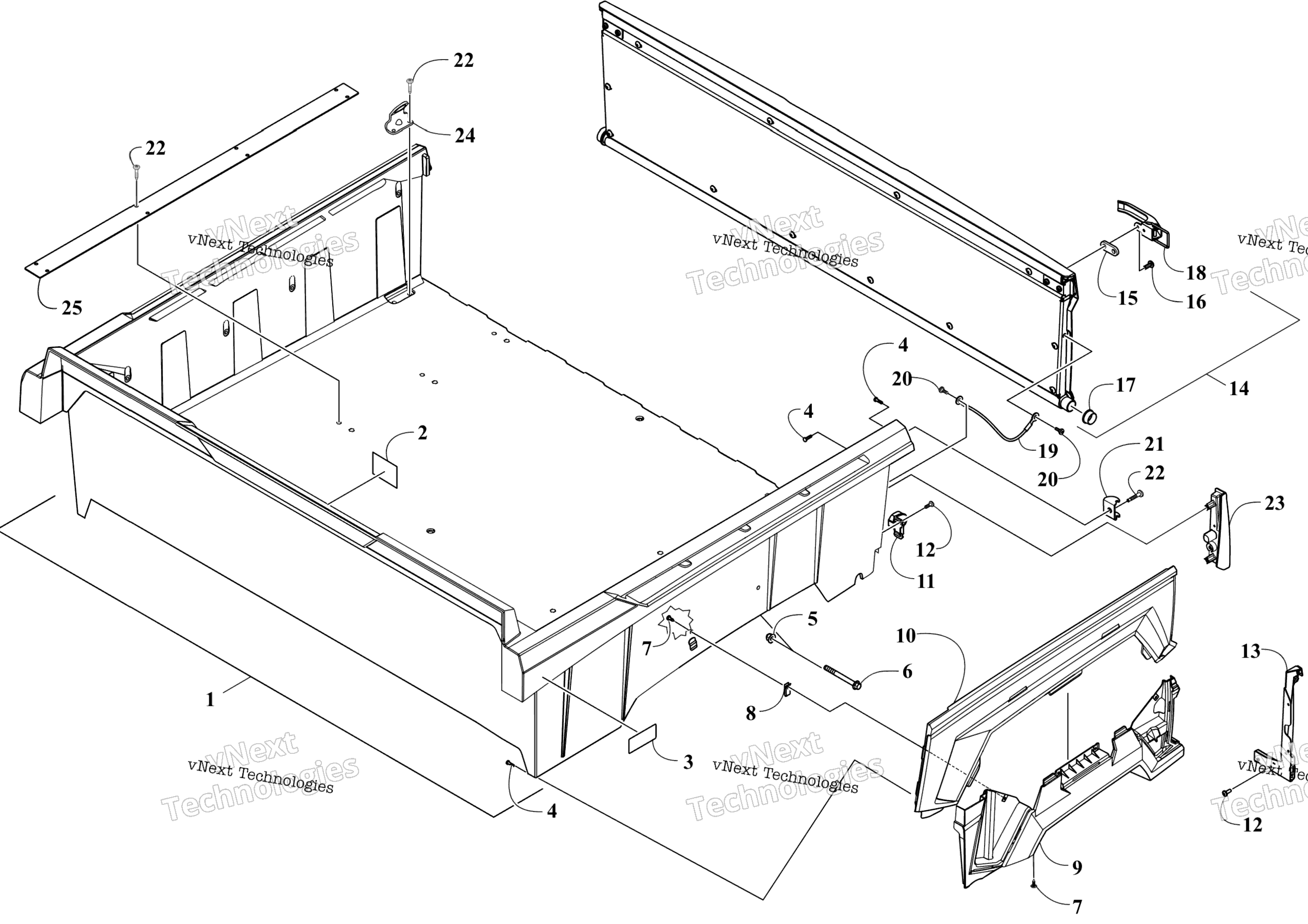

Схема багажник Box узла для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Box, Cargo w/Decals (inc. 2-3) art. 9506-650
По запросу
2
Decal, Warning - Cargo art. 7411-419
По запросу
3
Decal, Warning - Pinch Point art. 6411-496
По запросу
4
Screw, Self-Tapping art. 1623-933
По запросу
5
Nut, Lock art. 1423-335
По запросу
6
Болт Arctic Cat art. 8409-000
от 310 ₽
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Clip, U-Nut art. 1623-030
По запросу
9
Flare, Cargo Box - Left art. 5406-549
По запросу
9
Flare, Cargo Box - Right art. 5406-548
По запросу
10
Fascia, Cargo Box - Right - Phantom Gray art. 7406-900
По запросу
10
Fascia, Cargo Box - Left - Phantom Gray art. 7406-901
По запросу
11
Mount, Tailgate art. 6406-105
По запросу
12
Винт Arctic Cat art. 8468-616
от 116 ₽
13
Cargo Box, Upright Frame - Left art. 8506-925
По запросу
13
Cargo Box, Upright Frame - Right art. 8506-924
По запросу
14
Tailgate Assembly (inc. 7 and 15-17) art. 9506-700
По запросу
15
Spacer art. 1423-680
По запросу
16
Screw, Machine art. 1423-038
По запросу
17
Bushing art. 2416-363
По запросу
18
Latch, Tailgate art. 2516-729
По запросу
19
Cable, Tailgate art. 0487-112
По запросу
20
Болт Arctic Cat art. 0423-355
По запросу
21
Bracket, Latch art. 2516-710
По запросу
22
Screw, Machine art. 2623-084
По запросу
23
Taillight Right art. 0509-136
По запросу
23
Taillight Left art. 0509-137
По запросу
24
Bracket, Hold-Down art. 6406-634
По запросу
25
Bracket, Cargo Box art. 9506-692
По запросу
