модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

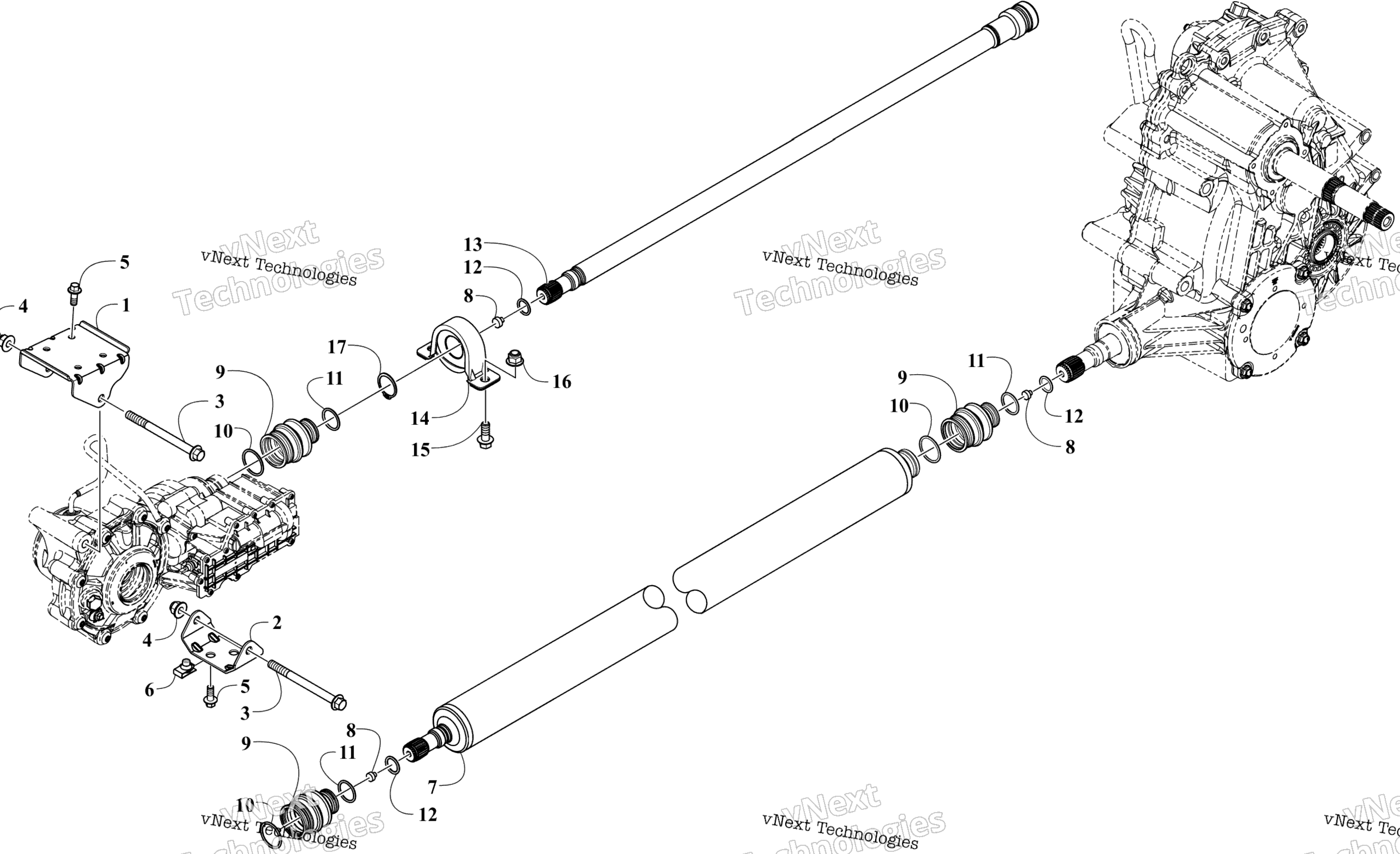

Схема привода Train Assembly для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Differential Top - Front art. 7506-967
По запросу
2
Bracket, Differential Bottom - Front art. 7506-966
По запросу
3
Screw, Cap art. 0423-404
По запросу
4
Nut, Lock art. 1423-335
По запросу
5
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
6
Clip, U-Nut art. 1623-640
По запросу
7
Shaft, Drive art. 2502-499
По запросу
8
Демпфер резиновый карданного вала Arctic Cat art. 0673-618
от 368 ₽
9
Boot, Coupler art. 2402-254
По запросу
10
O-Ring art. 0830-240
По запросу
11
O-Ring art. 0830-243
По запросу
12
O-Ring art. 1423-090
По запросу
13
Shaft, Propeller - Front art. 2402-619
По запросу
14
Подвесной подшипник кардана Arctic Cat art. 1402-968
По запросу
15
Screw, Cap art. 8409-025
По запросу
16
Nut, Hex art. 8437-002
По запросу
17
Ring, Retaining art. 1423-175
По запросу
