модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

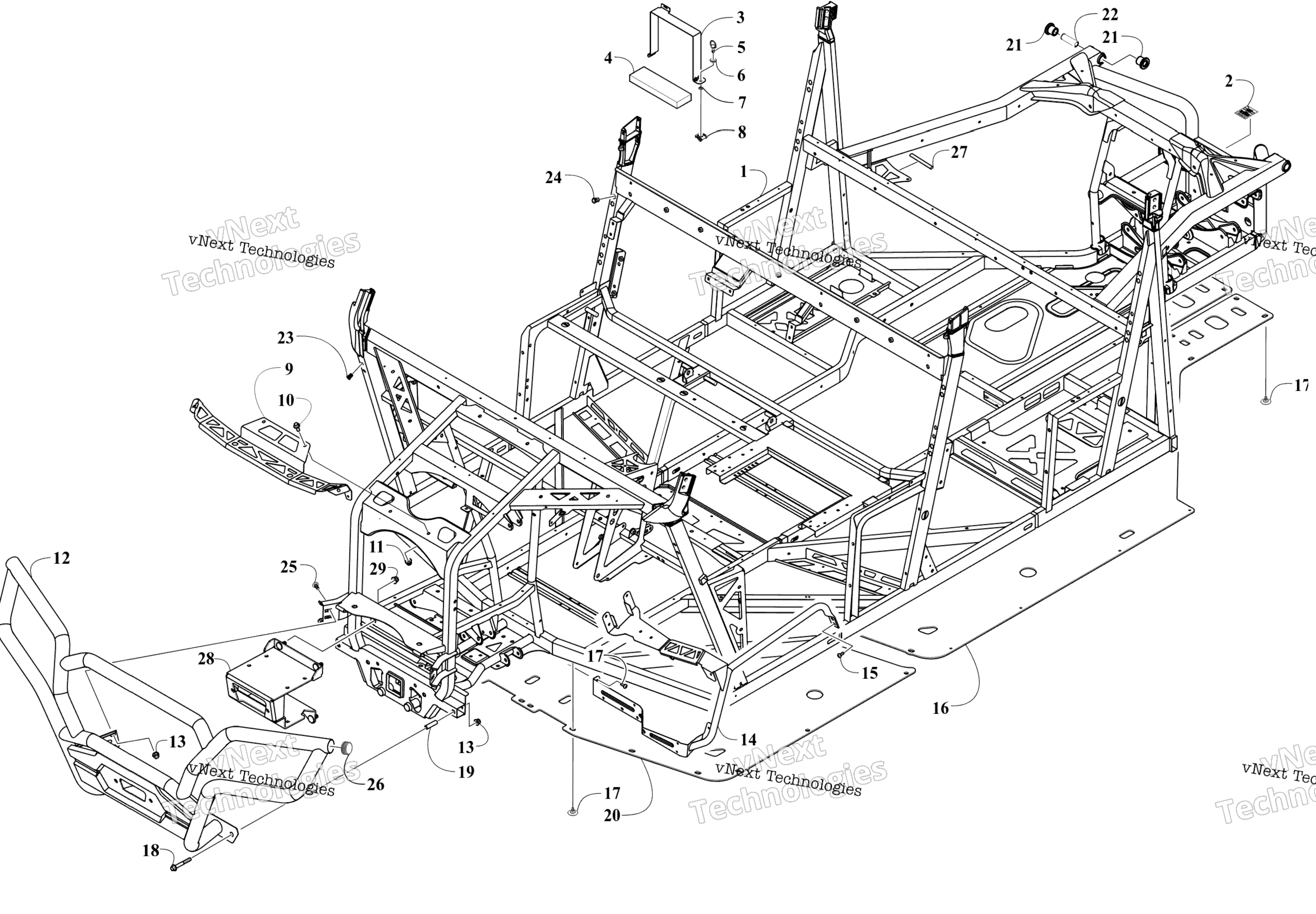

Схема рамы And Related Parts для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Frame, Main (inc. 2) art. 8506-537
По запросу
2
Decal, Warning - Towing art. 6411-384
По запросу
3
Bracket, Battery Strap art. 5406-805
По запросу
4
Pad, Battery art. 0417-063
По запросу
5
Pin, Retaining art. 2623-003
от 1 130 ₽
6
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
7
Nut, Push art. 2623-004
от 1 130 ₽
8
Clip, Retaining art. 2623-005
от 1 130 ₽
9
Bracket, Upper Radiator Mount - Black art. 8506-822
По запросу
10
Болт Arctic Cat art. 8408-820
от 110 ₽
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Bumper, Front - Black art. 9506-990
По запросу
13
Nut, Lock art. 8427-805
По запросу
14
Mount, Headlight - Black Left art. 8506-347
По запросу
14
Mount, Headlight - Black Right art. 8506-346
По запросу
15
Винт Arctic Cat art. 8468-616
от 116 ₽
16
Plate, Skid - Left art. 5406-693
По запросу
16
Plate, Skid - Right art. 5406-692
По запросу
17
Screw, Self-Tapping art. 1423-109
По запросу
18
SCREW,CAP-HFH M8X1.25X60 CL8.8 RIE BLK art. 8410-860
По запросу
19
Spacer art. 1423-649
По запросу
20
Plate, Skid - Front art. 6406-319
По запросу
21
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 4 шт.
Подписаться
Аналог
3 570 ₽
Требуется 4 шт.
22
Втулка рычага подвески art. 0403-437
от 1 029 ₽
Аналог
Втулки задних рычагов Bronco для Arctic Cat
art. AT-04559
4 330 ₽
Требуется 2 шт.
Подписаться
23
Insert, M6 X 1.0 art. 2623-173
По запросу
24
Hex Insert Nut, M8 - 1.25. art. 1423-469
По запросу
25
Bolt, Carriage art. 1423-526
По запросу
26
CAP,FRAME-44.45MM art. 2416-962
По запросу
27
Trim art. 0706-371
По запросу
28
Bracket, Winch Mount art. 9506-274
По запросу
29
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
Другие схемы модели
Рама And Related Parts
