модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

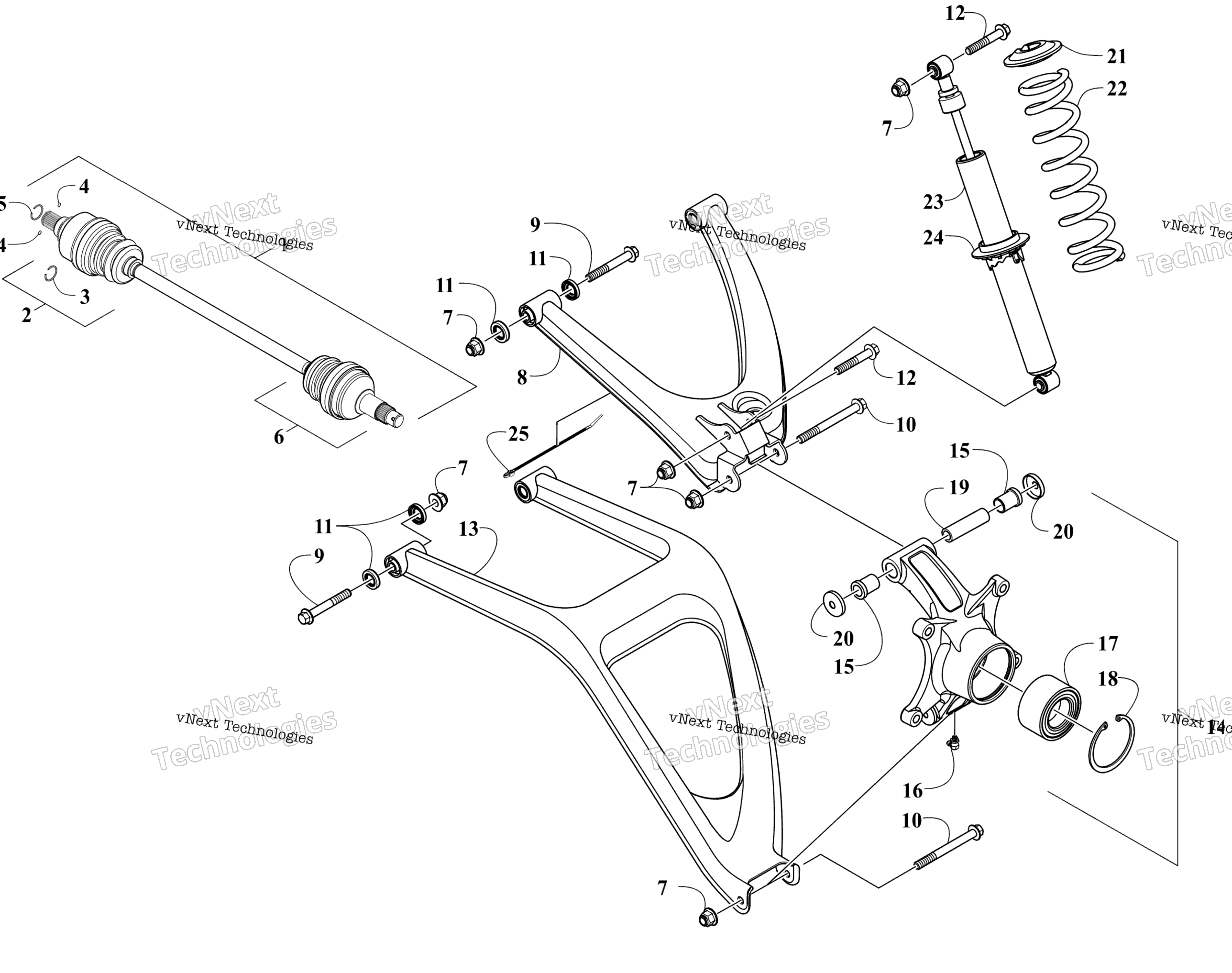

Схема задней подвески для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Halfshaft (inc. 2-5) art. 2502-860
По запросу
2
Kit, Halfshaft - Rear - Inboard (inc. 3) art. 3436-139
По запросу
3
CIRCLIP,HP HALFSHAFT-INTERNAL art. 1441-984
По запросу
4
Pin, Transfer art. 1402-884
По запросу
5
Стопорное кольцо 25 мм Arctic Cat art. 1402-890
По запросу
6
Kit, Halfshaft - Rear - Outboard (inc. 3) art. 3436-140
По запросу
7
Nut, Lock art. 1423-335
По запросу
8
A-Arm, Rear Upper - Left - Black art. 1504-461
По запросу
8
A-Arm, Rear Upper - Right - Black art. 1504-460
По запросу
9
Болт Arctic Cat art. 8409-075
от 210 ₽
10
Screw, Cap art. 1423-477
По запросу
11
Seal art. 1423-460
По запросу
12
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
13
A-Arm, Rear Lower - Left - Black art. 1504-459
По запросу
13
A-Arm, Rear Lower - Right - Black art. 1504-458
По запросу
14
Knuckle, Rear - Assembly (inc. 14-17) art. 1504-538
По запросу
15
Bushing art. 0403-740
По запросу
16
Zerk, Grease art. 1423-525
По запросу
17
Bearing art. 2402-344
По запросу
18
Ring, Retaining art. 1423-640
По запросу
19
Collar art. 3307-541
По запросу
20
Seal, Dust art. 3307-543
По запросу
21
Retainer, Spring art. 0403-672
По запросу
22
Spring, Suspension - Green art. 1504-697
По запросу
23
Shock art. 0404-793
По запросу
24
Cam, Spring - Adjuster art. 0403-773
По запросу
25
Tie, Cable - Push Mount art. 0623-677
По запросу
