модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

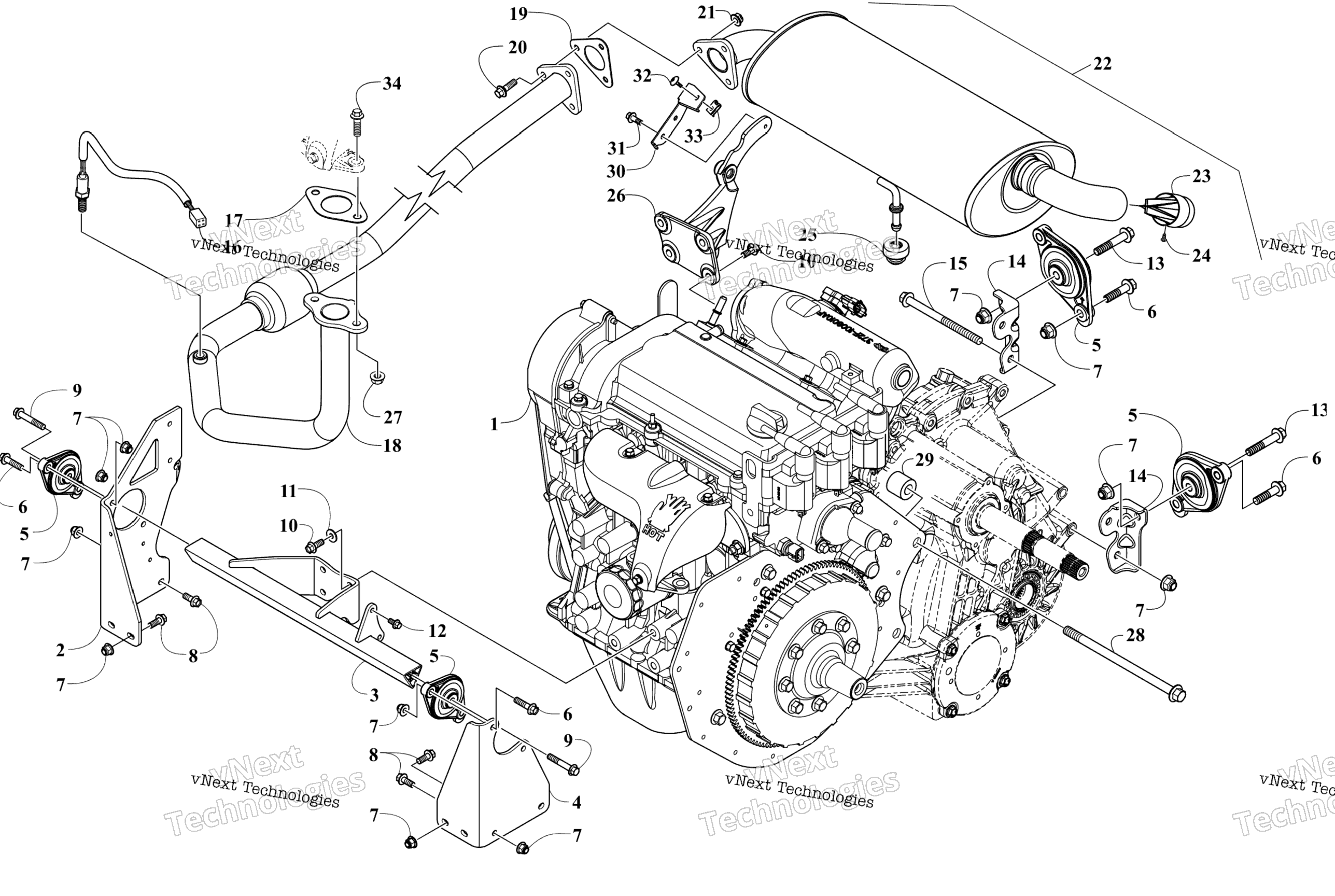

Схема двигателя And Exhaust Assembly для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, Cherry - CH372 art. 0462-048
По запросу
2
Bracket, Support - Engine Mount - Right art. 6406-834
По запросу
3
Mount, Engine - Front art. 0508-048
По запросу
4
Bracket, Support - Engine Mount - Left art. 6406-835
По запросу
5
Mount, Engine art. 0408-100
По запросу
6
Болт M10x1,25x40 Arctic Cat art. 8409-040
от 160 ₽
7
Nut, Lock art. 1423-335
По запросу
8
Screw, Cap art. 8409-025
По запросу
9
Screw, Cap art. 8408-061
По запросу
10
Screw, Cap art. 1423-463
По запросу
11
Washer art. 8450-163
По запросу
12
Screw, Cap art. 8408-818
По запросу
13
Screw, Cap art. 8409-055
По запросу
14
Bracket, Rear Gearcase - Left art. 5406-583
По запросу
14
Bracket, Rear Gearcase - Right art. 5406-582
По запросу
15
Screw, Cap art. 0423-335
По запросу
16
Sensor, Oxygen art. 0430-135
от 5 395 ₽
17
Gasket, Manifold art. 3040-154
По запросу
18
Pipe, Head art. 0512-964
По запросу
19
Gasket, Exhaust Pipe art. 1412-013
По запросу
20
Screw, Cap art. 1423-564
По запросу
21
Nut, Lock art. 1623-912
По запросу
22
Muffler (inc. 23-24) art. 0512-970
По запросу
23
Spark Arrester art. 0512-835
По запросу
24
Screw, Self-Tapping art. 1423-323
По запросу
25
Grommet art. 2612-186
По запросу
26
Mount, Engine - Transaxle art. 0408-102
По запросу
27
Nut, Lock art. 1423-462
По запросу
28
Screw, Cap art. 1423-243
По запросу
29
Spacer art. 0823-578
По запросу
30
Bracket, Mounting - CVT Exhaust art. 6406-613
По запросу
31
Screw, Cap art. 8408-617
По запросу
32
Винт Arctic Cat art. 2623-164
от 368 ₽
33
Nut, U art. 1623-939
По запросу
34
Screw, Cap art. 1423-461
По запросу
