модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

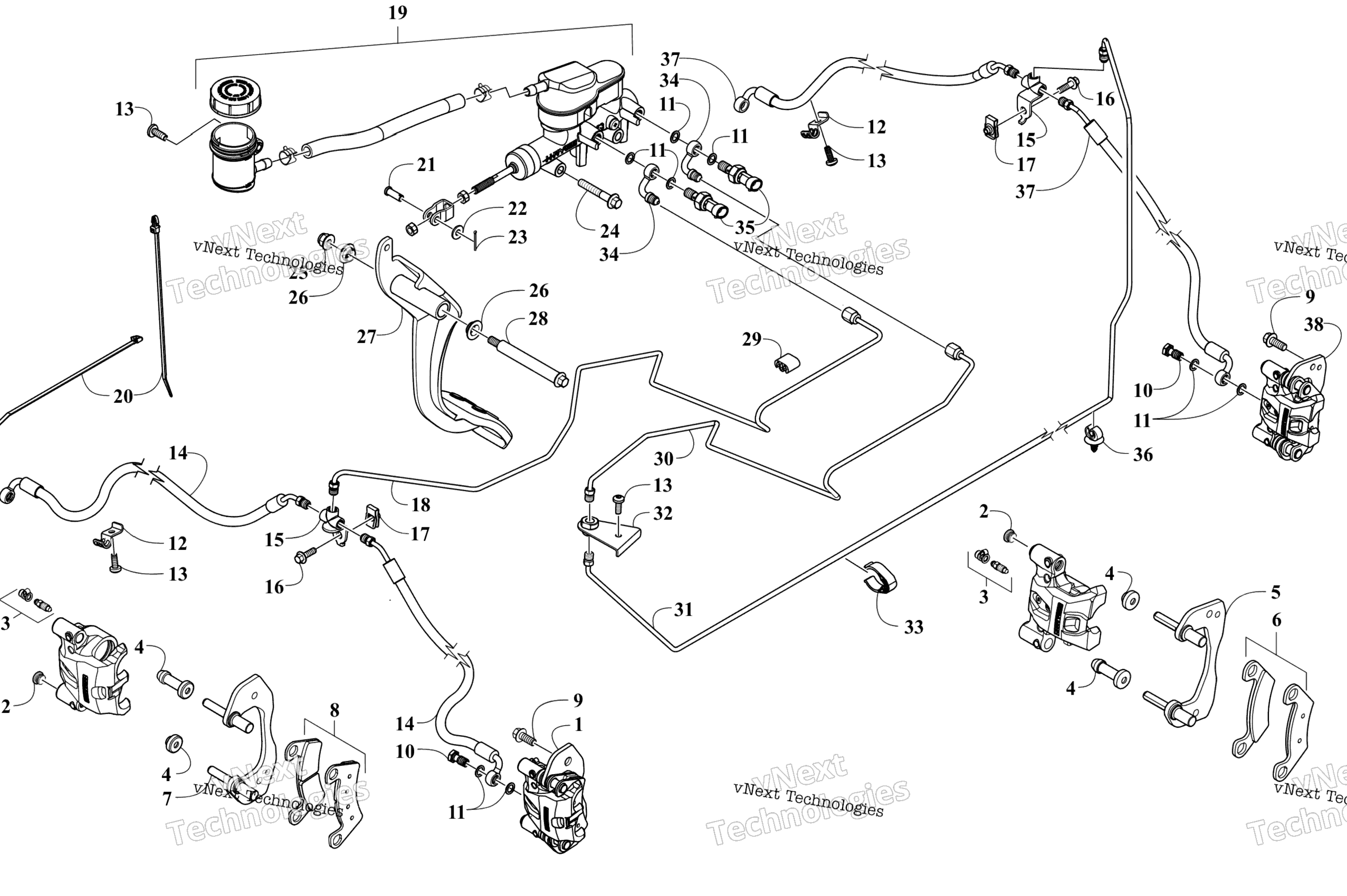

Схема узла гидравлического тормоза для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Left art. 2502-591
По запросу
1
Caliper, Brake - Assembly (inc. 2-4 and 7-9) Front Right art. 2502-590
По запросу
2
Jam Screw art. 2502-225
По запросу
3
Kit, Bleeder art. 2502-223
По запросу
4
Boots art. 2502-224
По запросу
5
Caliper Mounting Bracket art. 2502-218
По запросу
6
Kit, Brake Pads (inc. 9) art. 2502-712
По запросу
7
Caliper Mounting Bracket art. 2502-376
По запросу
8
Kit, Brake Pads (inc. 9) art. 2502-711
По запросу
9
Screw, Cap art. 8409-026
По запросу
10
Kit - Banjo Bolt w/Washer (inc. 11) art. 2502-905
По запросу
11
Шайба медная Arctic Cat art. 0423-178
от 210 ₽
12
Clip, Brake Hose art. 1423-545
По запросу
13
Винт Arctic Cat art. 0423-538
от 110 ₽
14
Hose, Brake Front Right art. 2402-496
По запросу
14
Hose, Brake Front Left art. 2402-497
По запросу
15
Fitting, Tee - Brakeline art. 2402-500
По запросу
16
Screw, Cap art. 8408-621
По запросу
17
Клипса Arctic Cat art. 0423-577
от 168 ₽
18
Line, Brake - Front art. 2402-447
По запросу
19
Cylinder, Master Brake - Assembly art. 2502-542
По запросу
20
Tie, Cable - Push Mount art. 0623-677
По запросу
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Pin, Clevis art. 2402-452
По запросу
22
Washer art. 8050-212
По запросу
23
Pin, Cotter art. 0117-868
По запросу
24
Screw, Cap art. 8408-850
По запросу
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Bushing art. 2402-213
По запросу
27
Lever, Brake art. 2502-529
По запросу
28
Screw, Shoulder art. 1423-467
По запросу
29
Clamp, Exhaust Valve Cable art. 0909-001
По запросу
30
Line, Brake art. 2402-399
По запросу
31
Line, Brake art. 2402-462
По запросу
32
Fitting, Connection art. 2402-499
По запросу
33
Clip, Brake - Dual art. 1423-480
По запросу
34
Fitting, Banjo - 90° art. 2402-498
По запросу
35
Switch, Brake Pressure art. 0409-224
По запросу
36
Clip, Brake Line art. 1423-479
По запросу
37
Hose, Brake - Rear Right art. 2402-526
По запросу
37
Hose, Brake - Rear Left art. 2402-527
По запросу
38
Caliper, Brake - Assembly (inc. 2-6 and 9) Right art. 2502-592
По запросу
38
Caliper, Brake - Assembly (inc. 2-6 and 9) Left art. 2502-593
По запросу
