модель 2022 года
- Модель Prowler PRO Crew
- Код модели PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)

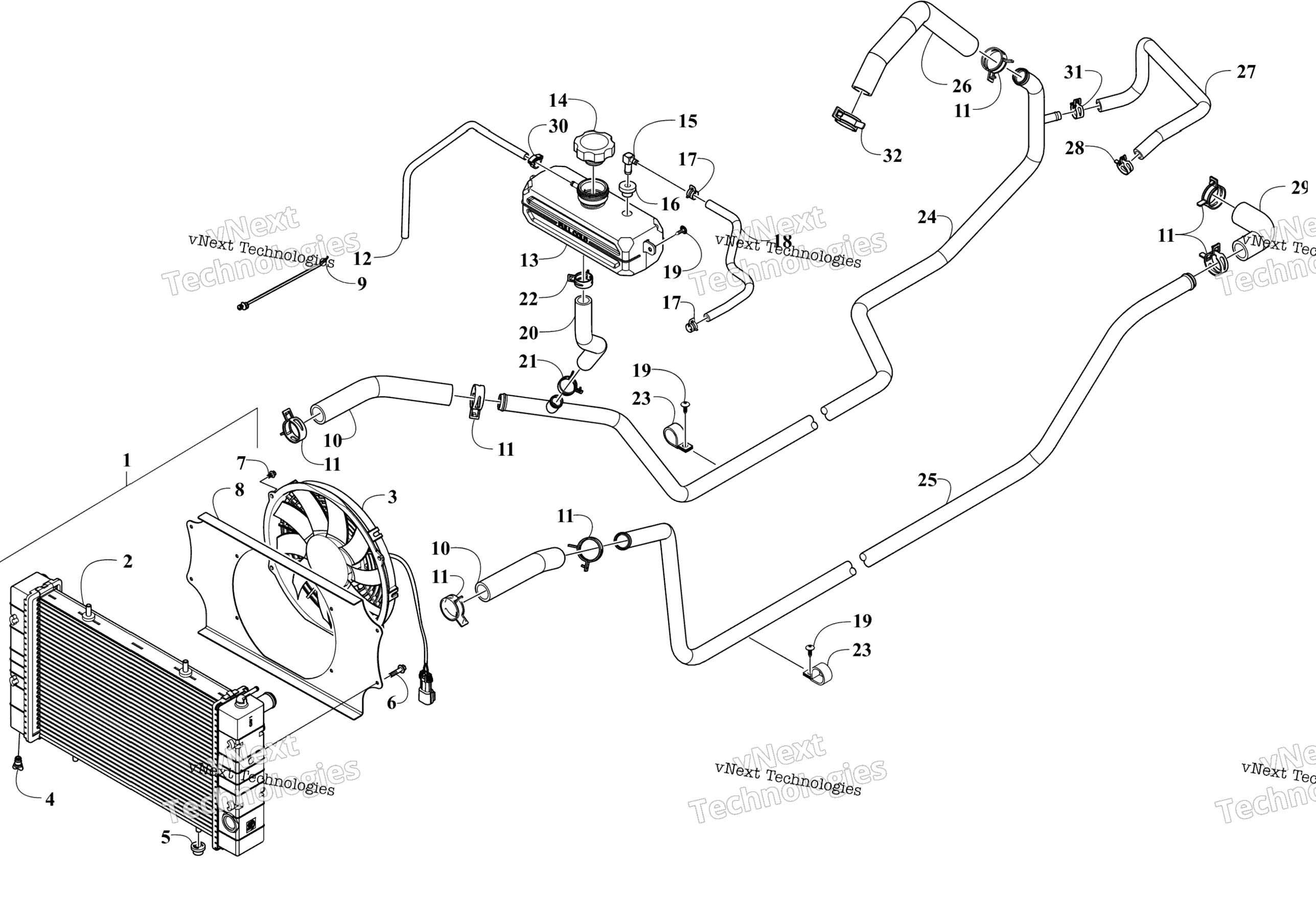

Схема системы охлаждения Assembly для PROWLER PRO CREW XT EPS CA PHANTOM GRAY (U2022M8V2PCAU)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assembly (inc. 2-8) art. 0513-067
По запросу
2
Radiator art. 0413-387
По запросу
3
Fan, Assembly art. 0413-449
По запросу
4
Plug, Drain art. 0413-459
По запросу
5
Grommet art. 1423-476
По запросу
6
Болт Arctic Cat art. 8408-625
от 116 ₽
7
Screw, Cap art. 8408-616
По запросу
8
Shroud, Fan art. 0413-483
По запросу
9
Tie, Cable - Push Mount art. 0623-677
По запросу
10
Hose, Coolant - Radiator art. 0410-418
По запросу
11
Хомут Arctic Cat art. 1623-322
от 788 ₽
12
Hose, 25 ft art. 0610-011
По запросу
13
Tank, Overflow (inc. 15-16) art. 0413-568
По запросу
14
Cap, Coolant Tank art. 4606-209
от 1 572 ₽
Аналог
Бачок расширительный с крышкой Arctic Cat ( 3706-684 )
art. SM-10030
18 559 ₽
Требуется 1 шт.
15
Fitting, 90° art. 0413-454
По запросу
16
Grommet art. 1670-325
По запросу
17
Clamp, Hose art. 1623-276
По запросу
18
Hose, Bleed Line art. 0410-422
По запросу
19
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
20
Hose, Coolant - Fill art. 0410-419
По запросу
21
Clamp, Hose art. 1623-289
По запросу
22
Clamp, Hose art. 1623-291
По запросу
23
Хомут патрубка охлаждения Arctic Cat art. 0423-594
По запросу
24
Pipe, Coolant - Thermostat/Radiator art. 0513-102
По запросу
25
Pipe, Coolant art. 0413-439
По запросу
26
Hose, Coolant - Engine Inlet art. 0410-426
По запросу
27
Hose, Bypass art. 0410-427
По запросу
28
Clamp, Hose art. 1623-285
По запросу
29
Hose, Coolant - Thermostat Outlet art. 0410-423
По запросу
30
Clamp, Hose art. 0124-045
По запросу
31
Clamp art. 1623-283
По запросу
32
Clamp, Hose art. 1623-321
По запросу
