модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

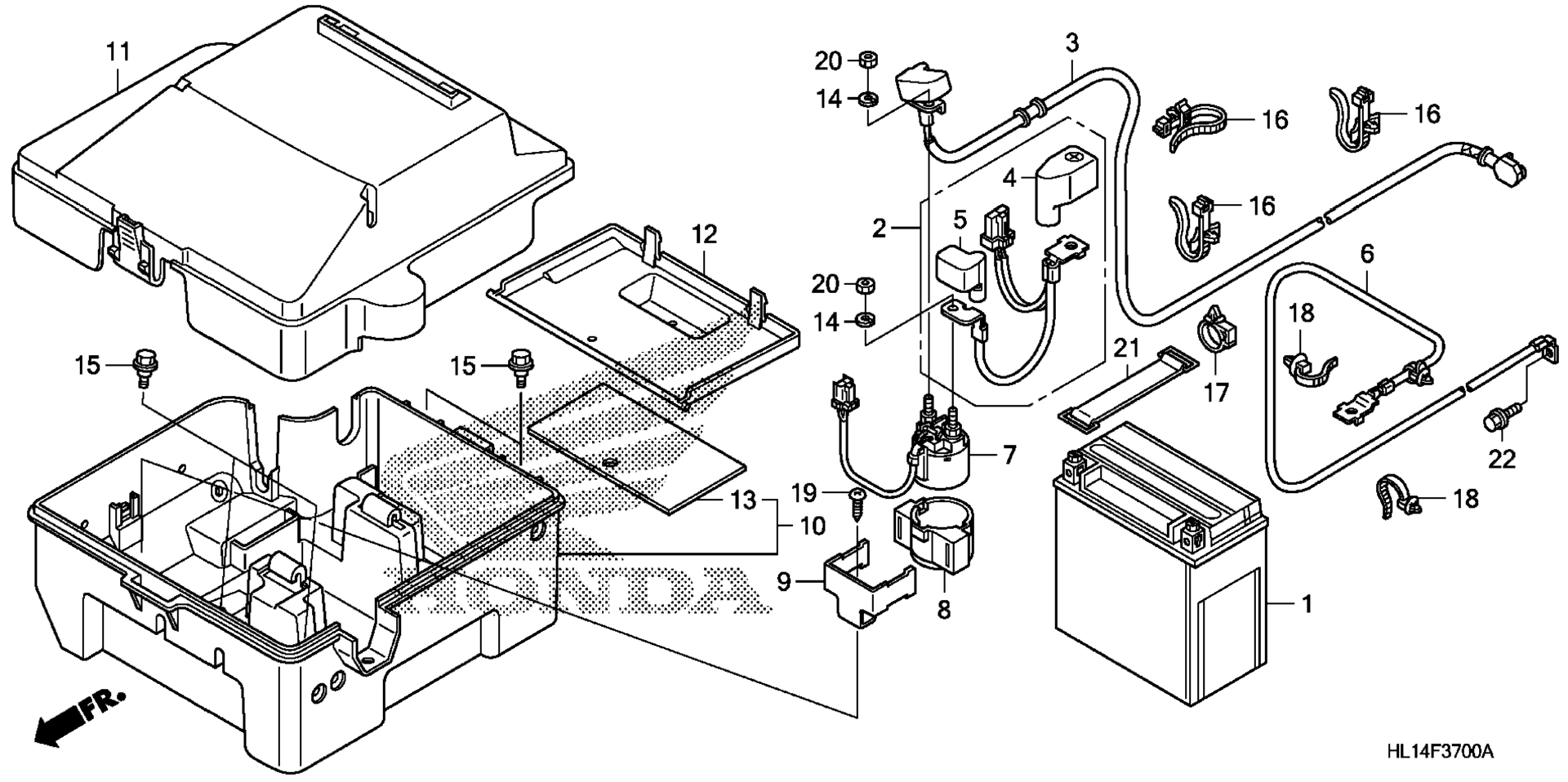

Схема аккумулятора для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
BATTERY (YTX14-BS) (YUASA) (MSDS) art. 31500-HC4-726AH
По запросу
2
CABLE, RELAY BATTERY art. 32401-HL1-A20
По запросу
3
CABLE, STARTER MOTOR art. 32405-HL1-A20
По запросу
4
COVER, BATTERY TERMINAL art. 32414-MW0-000
По запросу
5
COVER, MAGNETIC SWITCH TERMINAL art. 32416-HN5-670
По запросу
6
CABLE, BATTERY GROUND art. 32601-HL1-A20
По запросу
7
SWITCH ASSY., STARTER MAGNETIC art. 35850-HL1-A01
По запросу
8
RUBBER, MAGNETIC SHOCK art. 35856-425-000
По запросу
9
STAY, STARTER MAGNETIC art. 50326-HC4-000
По запросу
10
BOX, BATTERY art. 50400-HL1-A00
По запросу
11
COVER, BATTERY BOX art. 50500-HL1-A00
По запросу
12
BOX, OWNER’S MANUAL art. 77110-HL1-A00
По запросу
13
RUBBER, BATTERY MOUNTING art. 80102-HP0-A00
По запросу
14
WASHER, SPRING (6MM) art. 90052-ZA0-800
По запросу
15
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
16
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
17
CLAMP, HARNESS art. 90652-HC4-003
По запросу
18
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
19
SCREW, TAPPING (5X12) art. 93903-25220
По запросу
20
NUT, HEX. (6MM) art. 94002-06390-0S
По запросу
21
BAND F, BATTERY (155MM) art. 95012-17001
По запросу
22
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
