модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

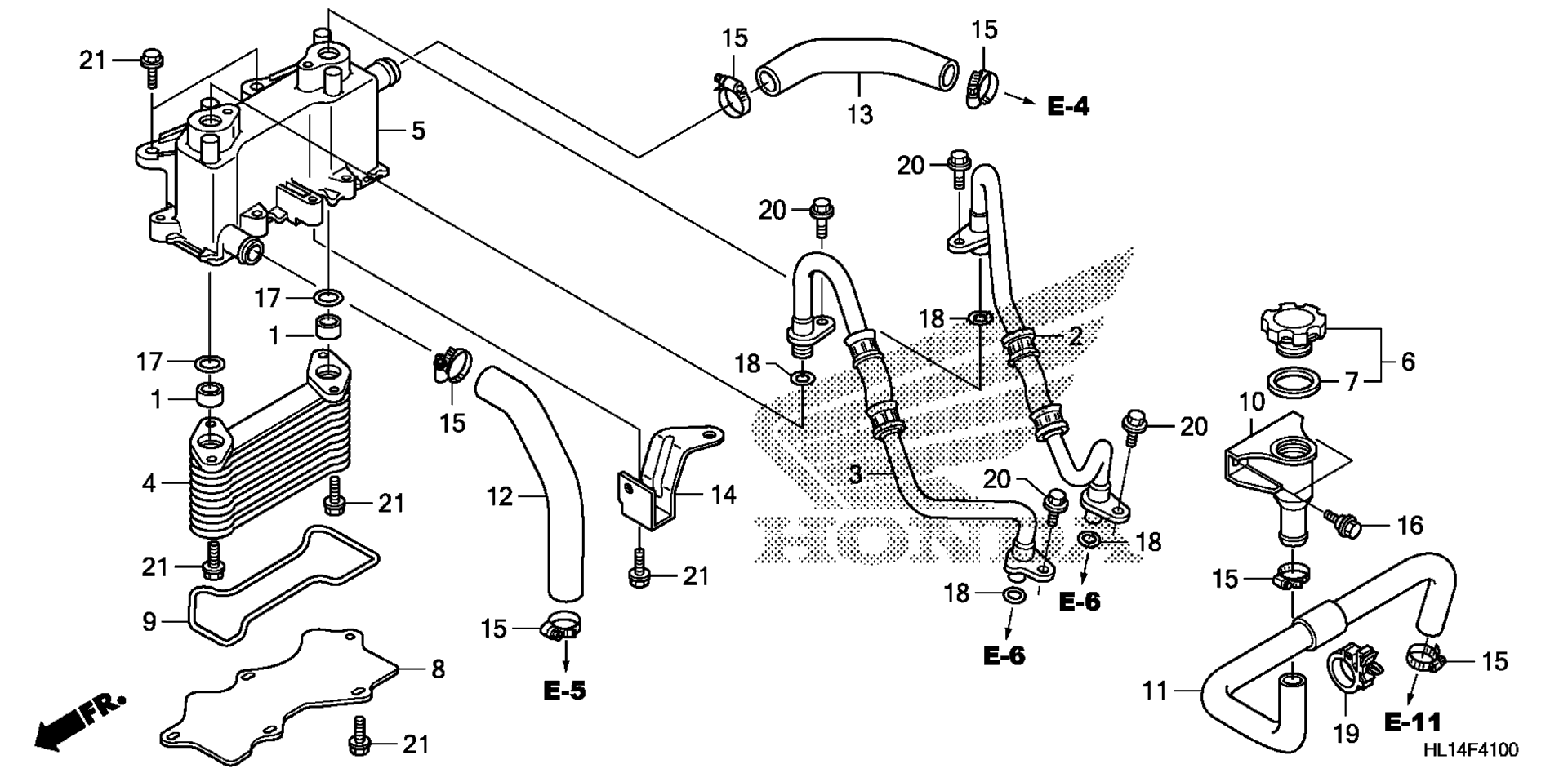

Схема масляного радиатора для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COLLAR, OIL PASSAGE (20MM) art. 15328-MV9-670
По запросу
2
HOSE A, OIL art. 15530-HL1-A00
По запросу
3
HOSE B, OIL art. 15540-HL1-A00
По запросу
4
CORE, OIL COOLER art. 15600-HL1-A01
По запросу
5
BODY, OIL COOLER art. 15610-HL1-A21
По запросу
6
CAP ASSY., OIL FILLER art. 15610-P2A-000
По запросу
7
GASKET, OIL FILLER art. 15613-PC6-000
По запросу
8
COVER, OIL COOLER art. 15620-HL1-A00
По запросу
9
GASKET, OIL COOLER COVER art. 15621-HL1-A00
По запросу
10
NECK, OIL FILLER art. 15622-HL1-A00
По запросу
11
TUBE, FILLER NECK art. 15623-HL1-A00
По запросу
12
HOSE, OIL COOLER IN. WATER art. 19510-HL1-A00
По запросу
13
HOSE, OIL COOLER OUTLET WATER art. 19511-HL1-A00
По запросу
14
STAY, WATER HOSE CLIP art. 19516-HL1-A00
По запросу
15
CLAMP, HOSE (22-29MM) art. 19517-ML7-691
По запросу
16
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
17
O-RING (19.8X2.4) art. 91310-PH7-000
По запросу
18
O-RING (11X2.4) art. 91314-HN6-000
По запросу
19
CLIP, WATER HOSE art. 91556-HL1-A00
По запросу
20
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
21
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
