модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

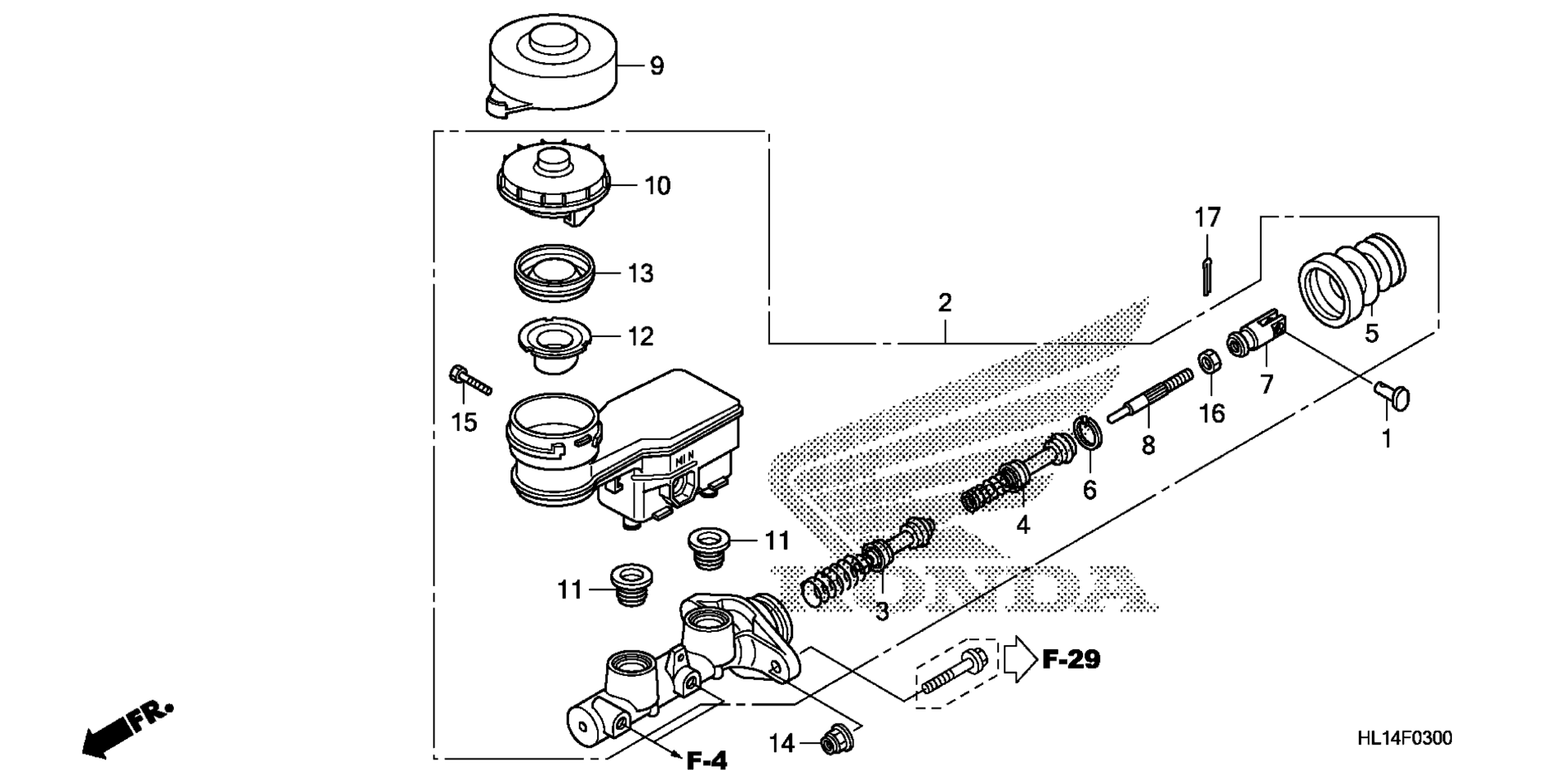

Схема переднего главного цилиндра тормоза для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, JOINT BRAKE art. 43456-GBZ-000
По запросу
2
MASTER CYLINDER ASSY. (COO) art. 45500-HL1-305
По запросу
3
PISTON ASSY., PRIMARY art. 45502-HL1-A01
По запросу
4
PISTON ASSY., SECONDARY art. 45503-HL1-A01
По запросу
5
BOOT art. 45504-HL1-A01
По запросу
6
CIRCLIP art. 45505-HL1-A01
По запросу
7
YOKE, PUSH ROD art. 45506-HL1-A01
По запросу
8
ROD, PUSH art. 45525-HL1-A01
По запросу
9
COVER, RESERVE TANK CAP art. 46163-HL1-A00
По запросу
10
CAP, RESERVE TANK art. 46662-S5A-003
По запросу
11
GROMMET art. 46665-S04-J01
По запросу
12
FILTER, BRAKE RESERVOIR art. 46666-S2K-003
По запросу
13
DIAPHRAGM art. 46669-S5A-003
По запросу
14
NUT, FLANGE (M8X1.25) (SELF-LOCK) art. 90309-428-731
По запросу
15
BOLT, RECESSED (5X25) art. 92301-05025-0H
По запросу
16
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
17
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
