модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

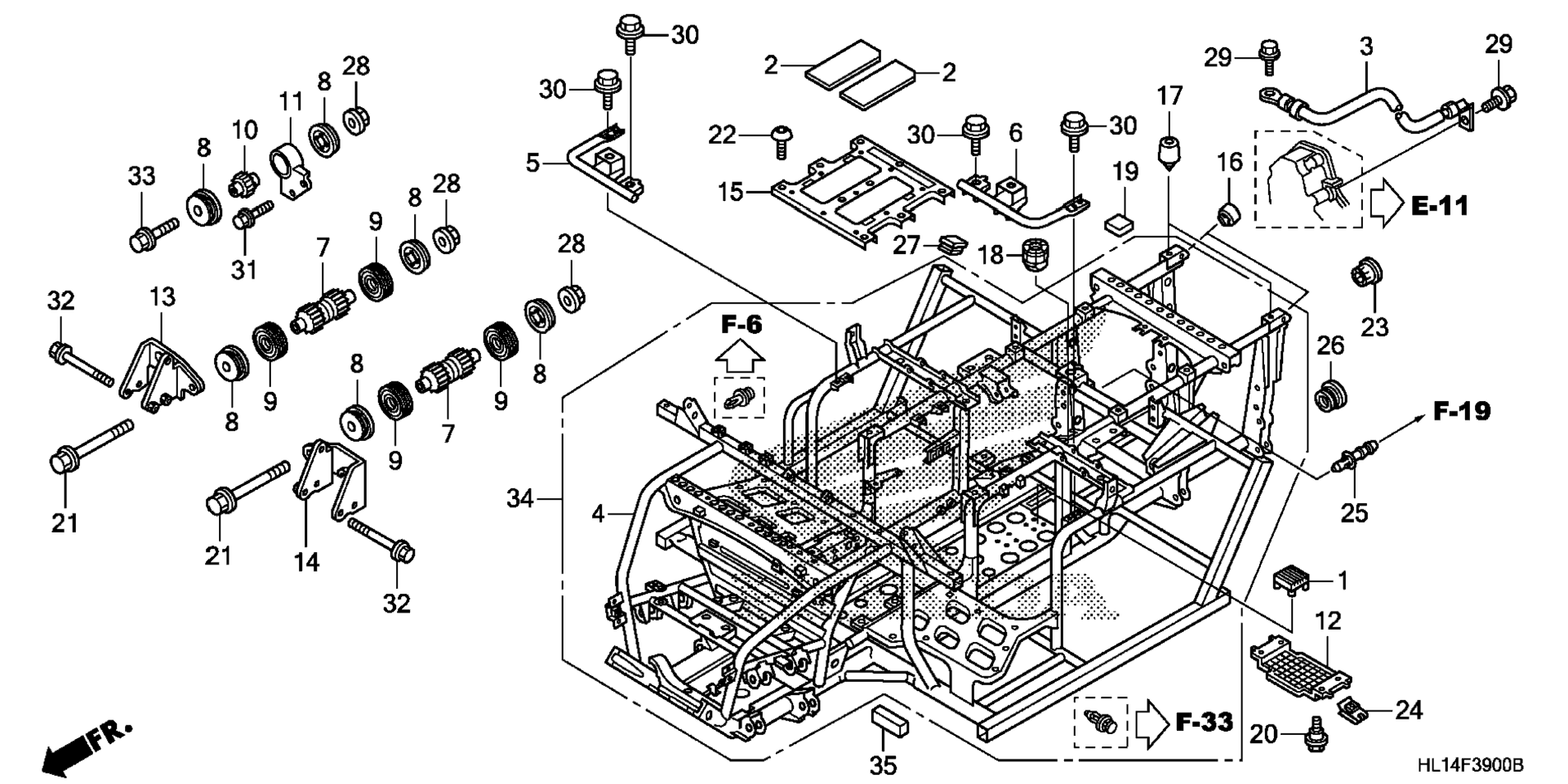

Схема рамы для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, RR. FUEL TANK art. 17612-MCL-000
По запросу
2
RUBBER, SHEET art. 31514-SDA-A01
По запросу
3
CABLE, GROUND art. 32603-HL1-A20
По запросу
4
FRAME *NH1* (BLACK) art. 50100-HL1-306ZA
По запросу
5
PIPE, R. SEAT MOUNTING (LOWER) art. 50230-HL1-A20
По запросу
6
PIPE, L. SEAT MOUNTING (LOWER) art. 50240-HL1-A20
По запросу
7
Подушка двигателя Honda art. 50301-HN8-003
от 2 814 ₽
8
RUBBER C, MOUNTING art. 50302-HL1-A01
По запросу
9
Сальник Honda art. 50303-HN8-000
По запросу
10
Подушка двигателя Honda art. 50305-HN8-003
По запросу
11
BRACKET, HEAD HANGER art. 50353-HL1-A00
По запросу
12
GUARD, ENGINE art. 50360-HL1-A00
По запросу
13
HANGER, R. ENGINE (LOWER) art. 50362-HL1-A00
По запросу
14
HANGER, L. ENGINE (LOWER) art. 50363-HL1-A00
По запросу
15
PLATE, FLOOR CROSS art. 50370-HL1-A00
По запросу
16
RUBBER, STAND STOPPER art. 50524-KBW-900
По запросу
17
RUBBER A, SEAT CUSHION art. 77204-128-000
По запросу
18
CUSHION, SEAT MOUNTING art. 77207-HA0-000
По запросу
19
RUBBER, BED MOUNTING art. 81593-HL1-A00
По запросу
20
BOLT, FLANGE (6MM) art. 90111-197-890
По запросу
21
BOLT, FLANGE (10X145) art. 90115-HM8-003
По запросу
22
BOLT, SOCKET (8X16) art. 90128-MEJ-J00
По запросу
23
CAP, R. SWINGARM PIVOT art. 90302-MN4-781
По запросу
24
NUT, CLIP (6MM) art. 90305-SM4-003
По запросу
25
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
26
CAP, PIPE END (2") art. 90863-HL1-A00
По запросу
27
CAP, SQUARE PIPE END (1-1/2") art. 90877-HL1-A00
По запросу
28
Гайка 10мм Honda art. 94050-10000
По запросу
29
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
30
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
31
BOLT, FLANGE (8X25) art. 95701-08025-00
По запросу
32
BOLT, FLANGE (8X85) art. 95701-08085-00
По запросу
33
BOLT, FLANGE (10X65) art. 95701-10065-00
По запросу
35
SEAL, BRAKE PEDAL MOUNTING art. 90883-HL1-A20
По запросу
