модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

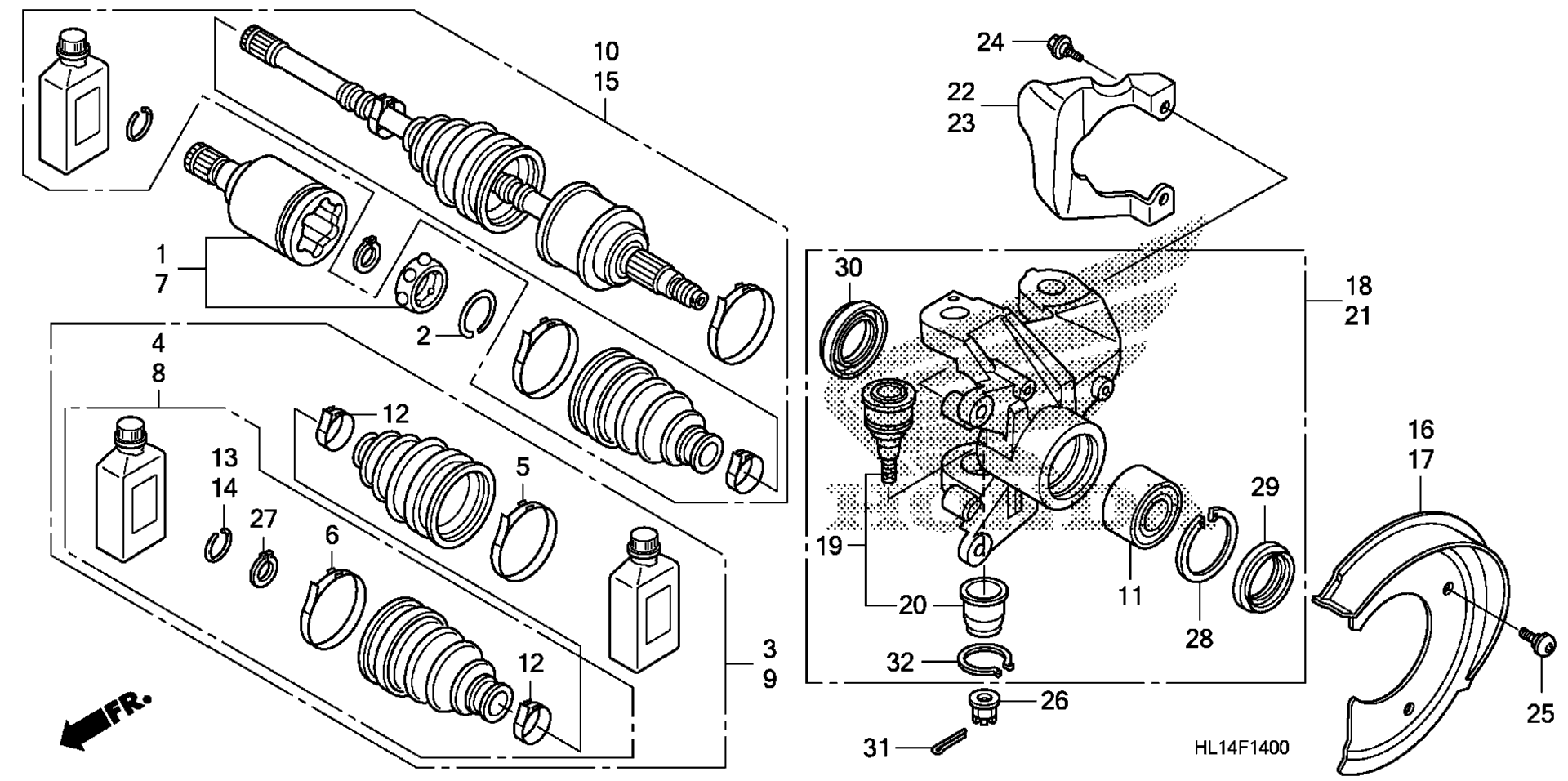

Схема передней части KNUCKLE / DRIVESHAFT для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, R. INBOARD art. 42220-HL1-A01
По запросу
2
RING A, INBOARD SNAP art. 42231-HP7-A01
По запросу
3
(FR.) art. 42240-HL1-A02
По запросу
4
(FR.) art. 42260-HL1-A01
По запросу
5
BAND, OUTBOARD BOOT art. 42336-HP7-A01
По запросу
6
BAND, INBOARD BOOT art. 42337-HP7-A01
По запросу
7
JOINT, L. INBOARD art. 44230-HL1-A01
По запросу
8
BOOT SET, L. FR. INBOARD art. 44235-HL1-A01
По запросу
9
BOOT SET, L. FR. art. 44245-HL1-A02
По запросу
10
SHAFT SET, R. FR. DRIVE art. 44250-HL1-A02
По запросу
11
BEARING ASSY., FR. HUB (NTN) art. 44300-SB2-038
По запросу
12
BAND, SHAFT BOOT art. 44318-SJ7-003
По запросу
13
(R. SIDE) art. 44319-SC2-003
По запросу
14
(L. SIDE) art. 44319-SR1-003
По запросу
15
SHAFT SET, L. FR. DRIVE art. 44350-HL1-A02
По запросу
16
SPLASH GUARD, R. FR. art. 45255-HL1-A00
По запросу
17
SPLASH GUARD, L. FR. art. 45256-HL1-A00
По запросу
18
KNUCKLE ASSY., R. FR. art. 51200-HL1-A00
По запросу
19
JOINT, FR. BALL (LOWER) art. 51220-HL1-A01
от 3 570 ₽
20
BOOT, BALL DUST (LOWER) art. 51225-S5A-003
По запросу
21
KNUCKLE ASSY., L. FR. art. 51250-HL1-A00
По запросу
22
GUARD, R. FR. OUTBOARD art. 51325-HL1-A00
По запросу
23
GUARD, L. FR. OUTBOARD art. 51326-HL1-A00
По запросу
24
Болт Honda art. 90111-KT1-780
По запросу
25
BOLT, SOCKET (6X15) art. 90114-HP0-A00
По запросу
26
NUT, CASTLE (12MM) art. 90363-SF1-000
По запросу
27
CIRCLIP art. 90653-HP7-A01
По запросу
28
CIRCLIP (INNER) (64MM) art. 91055-SA7-000
По запросу
29
DUST SEAL (50X64X7) art. 91254-HL1-A01
По запросу
30
DUST SEAL (51X66X7) art. 91255-HL1-A01
По запросу
31
PIN, SPLIT (3.0X20) art. 94201-30280
По запросу
31
PIN, SPLIT (3.0X25) art. 94201-30250
По запросу
31
PIN, SPLIT (3.0X30) art. 94201-30450
По запросу
32
CIRCLIP, OUTER (40MM) art. 94514-40000
По запросу
