модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

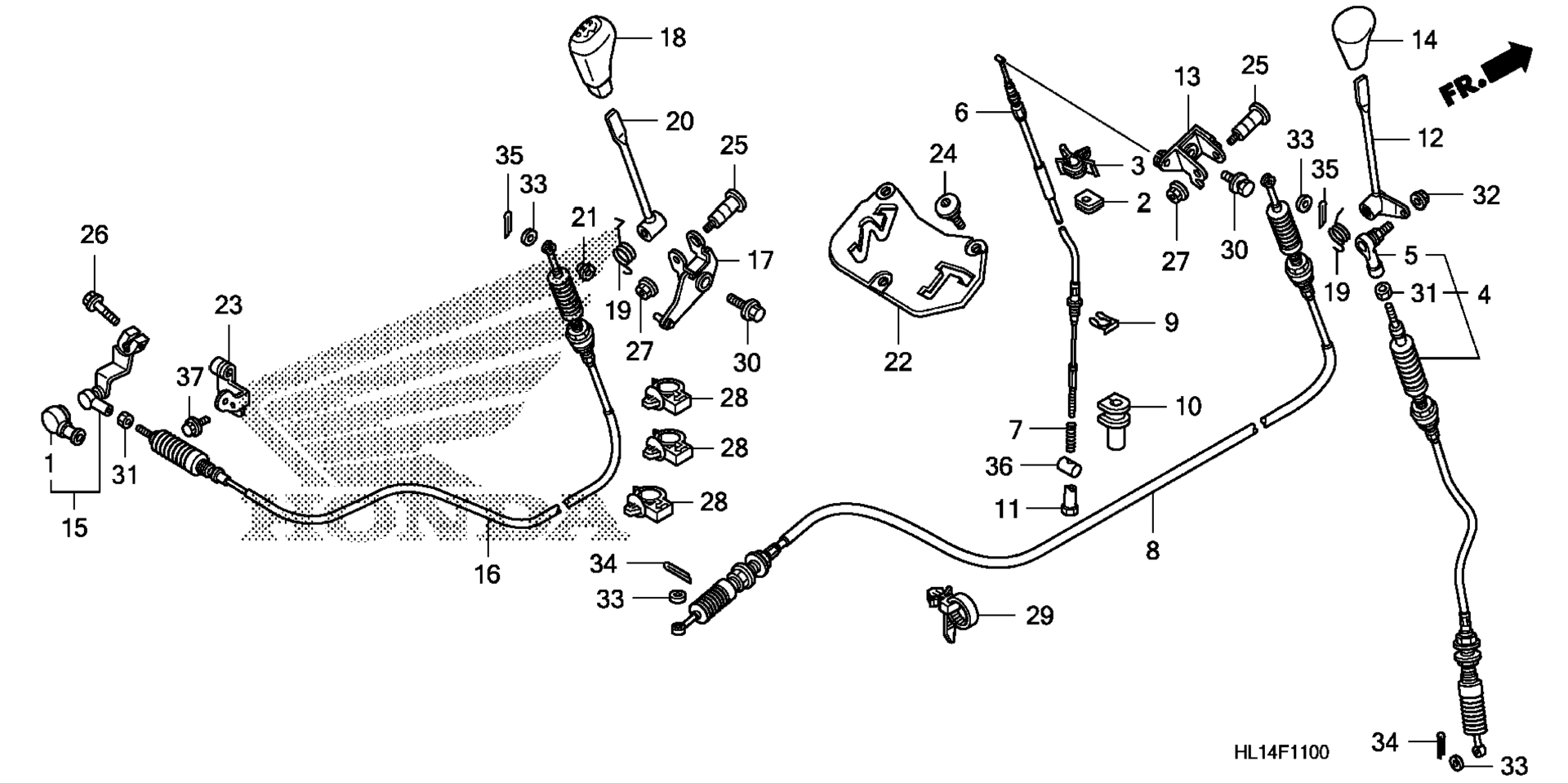

Схема SHIFT рычаг / SELECT рычага для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, DUST art. 24724-422-000
По запросу
2
GROMMET, WIRE art. 31512-ZG3-000
По запросу
3
CLIP, WIRE HARNESS art. 32171-GJ1-003
По запросу
4
CABLE, FR. DIFFERENTIAL LOCK art. 41480-HL1-A01
По запросу
6
CABLE, FINAL CLUTCH art. 41490-HL1-A00
По запросу
7
SPRING, CLUTCH CABLE art. 41491-HL1-A00
По запросу
8
CABLE, RR. DIFFERENTIAL LOCK art. 41550-HL1-A01
По запросу
9
CLIP, CLUTCH CABLE art. 41573-HP5-600
По запросу
10
GROMMET, CLUTCH CABLE art. 41716-HP5-600
По запросу
11
NUT, BRAKE ADJUSTING art. 43464-958-000
По запросу
12
LEVER, DRIVE SELECT (COO) art. 54010-HL1-A20
По запросу
13
ARM, RR. DIFFERENTIAL LOCK art. 54021-HL1-A00
По запросу
14
GRIP, DRIVE SELECT LEVER *NH1* (BLACK) art. 54050-HL1-A00ZA
По запросу
15
ARM A, SHIFT CHANGE art. 54313-HL1-A00
По запросу
16
WIRE, CONTROL art. 54315-HL1-A01
По запросу
17
PLATE, SHIFT CHANGE art. 54320-HL1-A00
По запросу
18
GRIP, CHANGE LEVER *NH1* (BLACK) art. 54321-HL1-A00ZA
По запросу
19
SPRING, SELECT LEVER art. 54324-HN7-000
По запросу
20
LEVER, SHIFT CHANGE (COO) art. 54325-HL1-A00
По запросу
21
BUSH (8.1X6.2) art. 54326-HL1-A00
По запросу
22
GATE, SHIFT art. 54335-HL1-A00
По запросу
23
BRACKET, HOLDER art. 54343-HL1-A00
По запросу
24
BOLT, FR. DISK COVER art. 90114-MAC-780
По запросу
25
BOLT, CHANGE PIVOT art. 90115-MAL-600
По запросу
26
BOLT, FLANGE (6X20) art. 90118-968-000
По запросу
27
NUT, FLANGE (8MM) art. 90309-428-731
По запросу
28
CLAMP, HARNESS art. 90652-HC4-003
По запросу
29
STRAP, CABLE (105MM) (BLACK) art. 90672-SB2-003
По запросу
30
BOLT-WASHER (8X12) art. 93406-08012-08
По запросу
31
NUT, HEX. (6MM) art. 94002-06000-0S
По запросу
32
NUT, FLANGE (6MM) art. 94050-06000
По запросу
33
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
34
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
35
PIN, SPLIT (2.0) art. 94201-20151
По запросу
36
JOINT B, BRAKE ARM art. 95015-32001
По запросу
37
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
