модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

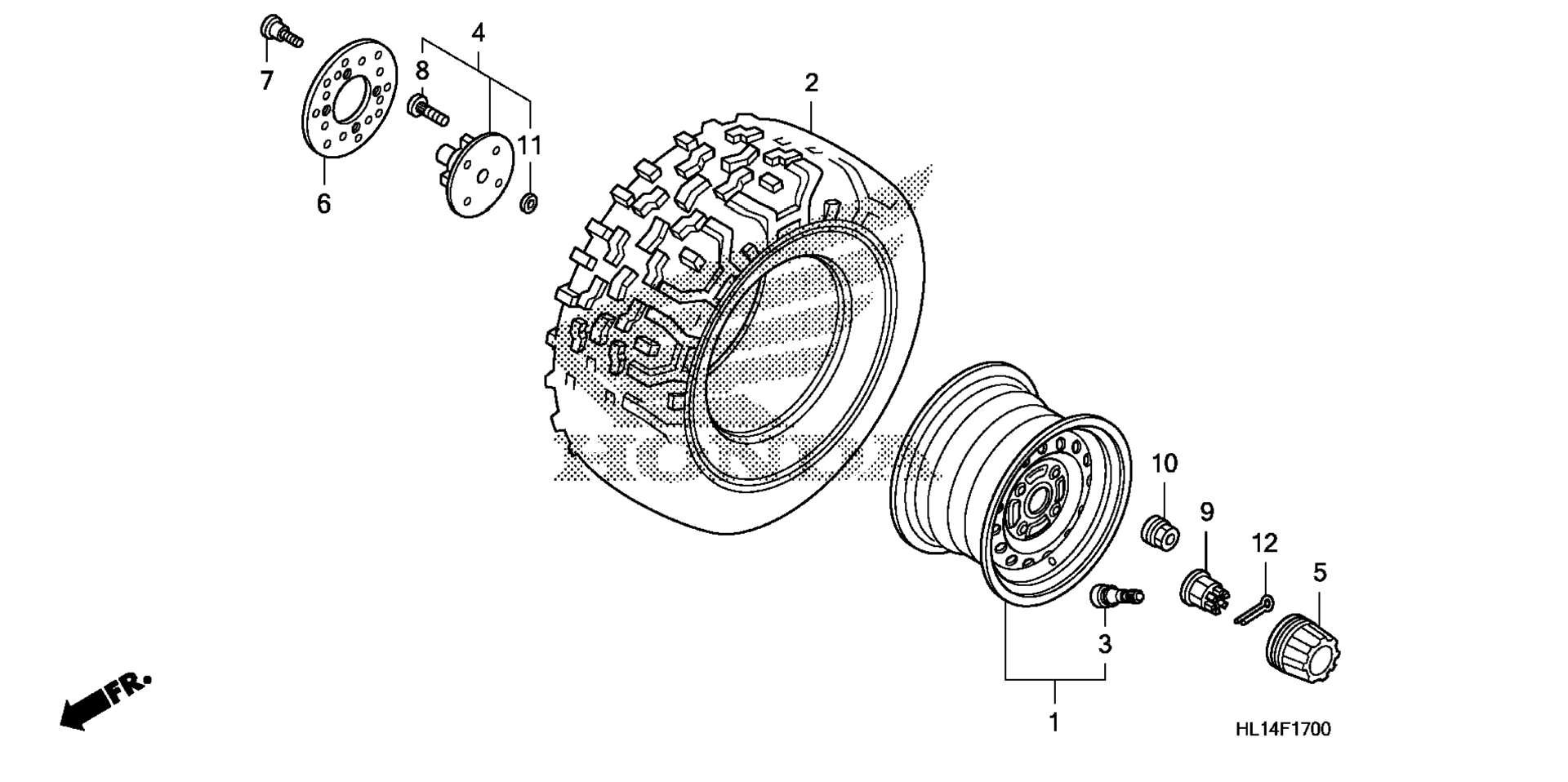

Схема колеса для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
WHEEL SUB-ASSY. art. 42650-HL1-A50
По запросу
2
TIRE (25X10.00-12NHS) (CHENG SHIN) art. 42711-HL1-A51
По запросу
3
VALVE, RIM (TR412) art. 42753-HF1-670
По запросу
4
HUB SUB-ASSY., WHEEL art. 44615-HL1-A00
По запросу
5
CAP, WHEEL CENTER art. 44732-HL1-A00
По запросу
6
DISK, BRAKE art. 45251-HL1-A01
По запросу
7
BOLT, FR. DISK (8X24) (SAGA) art. 90105-KL8-741
По запросу
7
BOLT, FR. DISK (8X24) art. 90105-KR3-000
По запросу
7
BOLT, BRAKE DISK (8X24) art. 90105-MV9-003
По запросу
8
BOLT, WHEEL (SAGA) art. 90113-SM1-005
По запросу
9
NUT, AXLE (20MM) art. 90304-HM7-A10
По запросу
10
NUT, WHEEL (FUSE RASHI) art. 90304-SC2-000
По запросу
11
=Сальник art. 91263-HN8-003
По запросу
12
PIN, SPLIT (4.0X30) art. 94201-40300
По запросу
