модель 2011 года
- Модель Big Red 700
- Код модели MUV700 2A

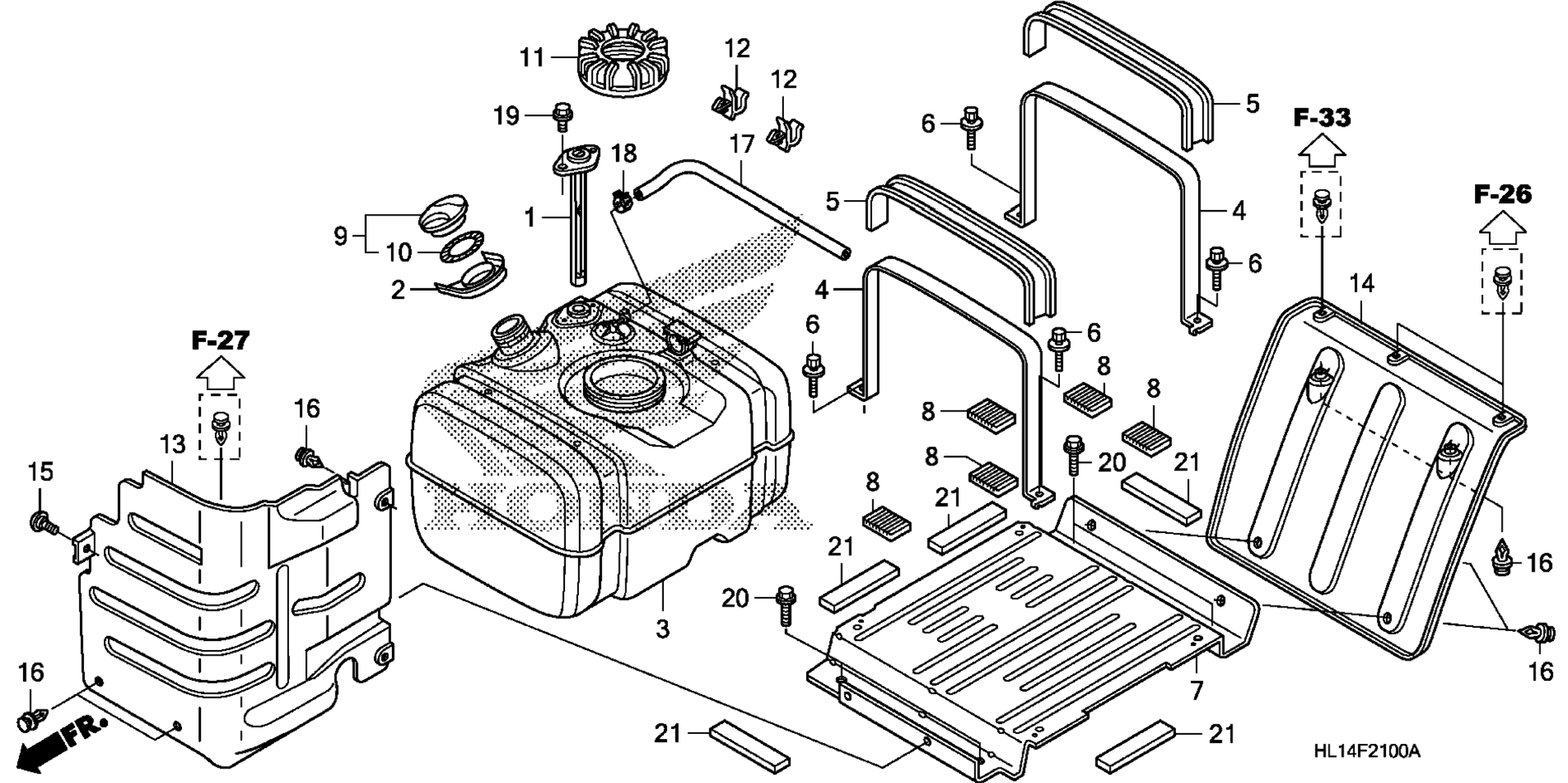

Схема топливного бака для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
METER ASSY., FUEL art. 17504-HL1-A01
По запросу
2
TRAY, FUEL TANK art. 17507-HP5-600
По запросу
3
TANK, FUEL art. 17510-HL1-A01
По запросу
4
BAND, FUEL TANK MOUNTING art. 17516-HL1-A00
По запросу
5
CUSHION, TANK BAND art. 17523-S84-300
По запросу
6
BOLT-WASHER (10X35) art. 17525-SM4-000
По запросу
7
GUARD, FUEL TANK art. 17581-HL1-A00
По запросу
8
CUSHION, RR. FUEL TANK art. 17612-MCL-000
По запросу
9
CAP ASSY., FUEL TANK art. 17620-HL1-A01
По запросу
10
GASKET, FUEL CAP art. 17624-HF7-000
По запросу
11
NUT, FUEL PUMP MODULE LOCK art. 17719-S1A-E01
По запросу
12
CLIP, WIRE HARNESS art. 32171-GJ1-003
По запросу
13
COVER, R. ENGINE SIDE art. 63502-HL1-A00
По запросу
14
COVER, RR. TANK art. 63506-HL1-A00
По запросу
15
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
16
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
17
BULK HOSE, FUEL (5.5X3000) (5.3X350) art. 95001-55003-60M
По запросу
18
CLAMP, TUBE (D10) art. 95002-41000-08
По запросу
19
BOLT, FLANGE (6X12) art. 95701-06012-08
По запросу
20
BOLT, FLANGE (10X20) art. 95701-10020-08
По запросу
21
CUSHION, BATTERY TRAY (A) art. 17509-MN5-000
По запросу
