модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

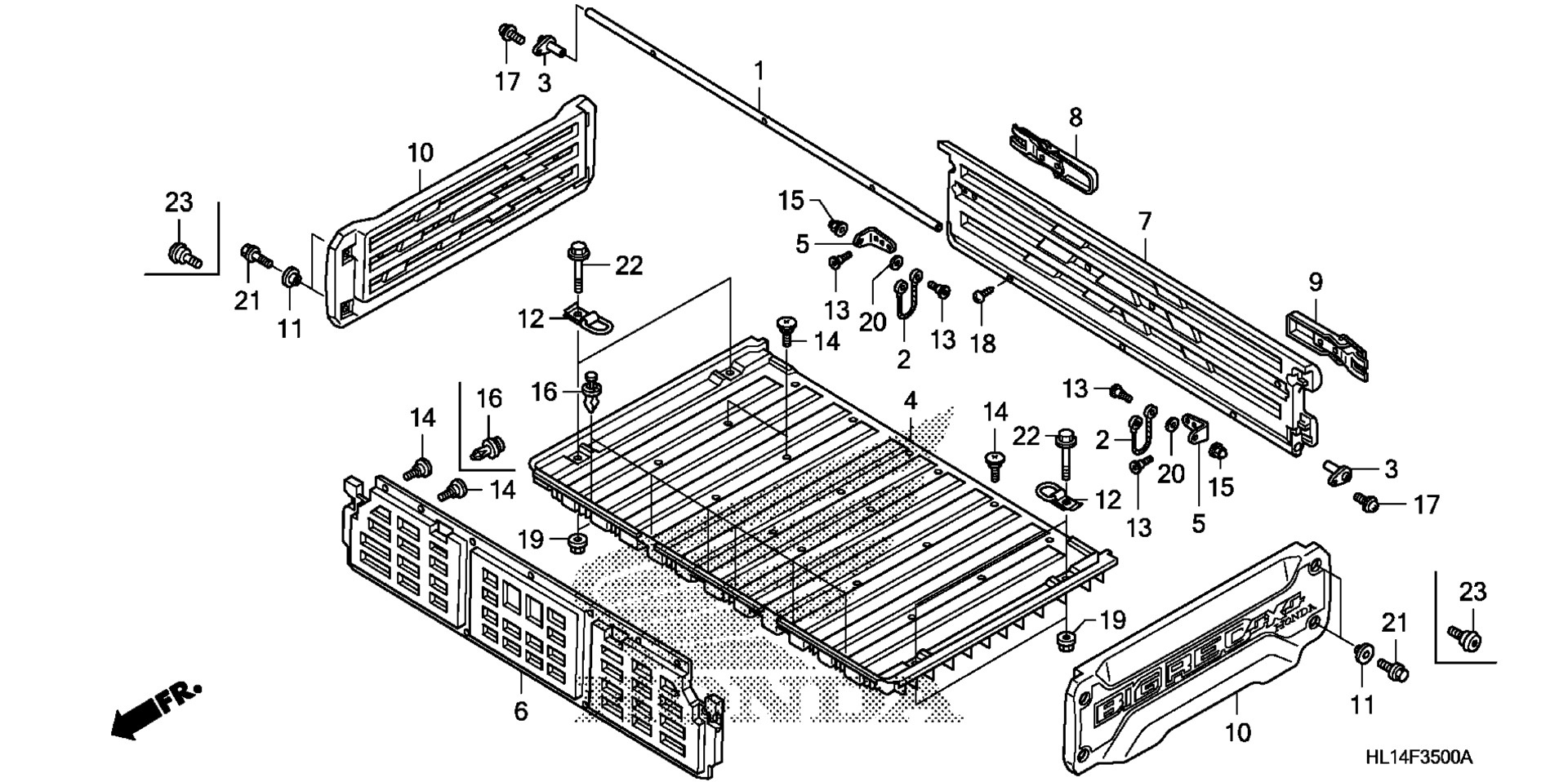

Схема bED PLATE / задний GATE для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
HINGE, RR. GATE art. 81503-HL1-A00
По запросу
2
WIRE, RR. GATE STOPPER art. 81504-HL1-A00
По запросу
3
BRACKET, RR. GATE HINGE art. 81505-HL1-A20
По запросу
4
PLATE, BED TOP art. 81507-HL1-A00
По запросу
5
BRACKET, RR. GATE LOCK art. 81508-HL1-A00
По запросу
6
PLATE, FR. BED art. 81520-HL1-A50
По запросу
7
GATE, RR. *NH1* (BLACK) art. 81530-HL1-A00ZB
По запросу
8
LOCK, R. RR. GATE art. 81531-HL1-A00
По запросу
9
LOCK, L. RR. GATE art. 81532-HL1-A00
По запросу
10
COVER SET, BED SIDE (TYPE2) (WL) art. 81565-HL1-A50ZB
По запросу
10
COVER SET, BED SIDE (TYPE1) (WL) art. 81565-HL1-A50ZA
По запросу
12
HOOK ASSY., TIE DOWN art. 84614-S06-000
По запросу
13
SCREW, SPECIAL (6X8) art. 90102-HN5-670
По запросу
14
SCREW, SPECIAL (6MM) art. 90103-HF1-670
По запросу
15
NUT, CAP (6MM) art. 90201-415-000
По запросу
16
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
17
SCREW-WASHER (6X12) art. 93891-06012-00
По запросу
18
SCREW, TAPPING (5X16) art. 93903-25310
По запросу
19
NUT, FLANGE (6MM) art. 94050-06000
По запросу
20
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
22
BOLT, FLANGE (6X55) art. 95701-06055-07
По запросу
23
BOLT, GRIP END art. 90109-HP1-000
По запросу
