модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

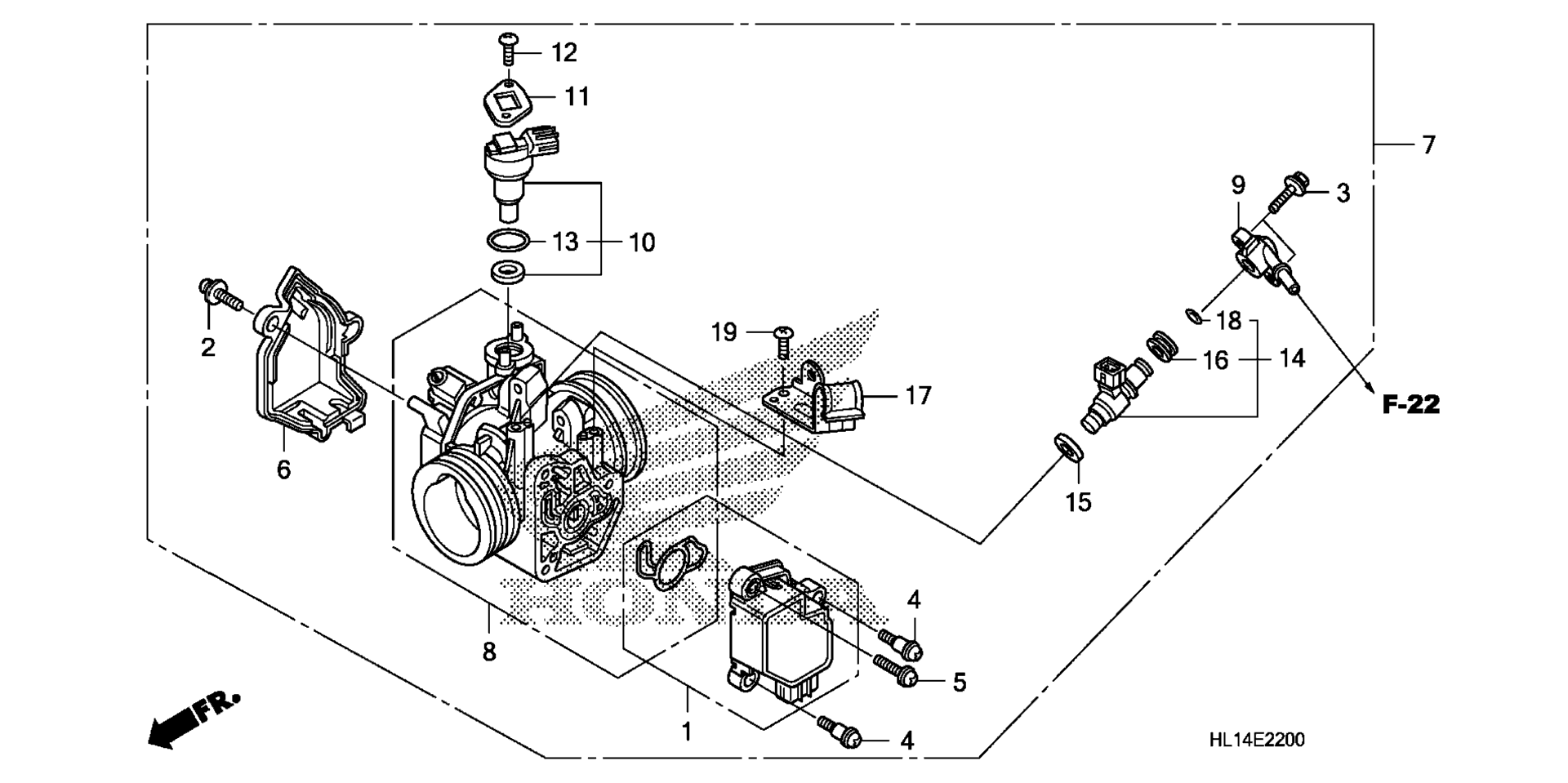

Схема дроссельного узла для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
SENSOR SET art. 16060-HP6-A01
от 2 490 ₽
2
SCREW-WASHER art. 16080-HP5-601
По запросу
3
BOLT, FLANGE (5X20) art. 16080-KPH-701
По запросу
4
SCREW, TORX (5X8.7) art. 16081-KPH-701
По запросу
5
SCREW, TORX (5X17) art. 16082-KPH-701
По запросу
6
COVER, BODY art. 16157-HN8-A61
По запросу
7
BODY ASSY., THROTTLE (GQ6AA A) art. 16400-HL1-A01
По запросу
8
BODY SET art. 16410-HL1-A01
По запросу
9
JOINT, INJECTOR art. 16422-HP6-A01
По запросу
10
Датчик контроля воздуха art. 16430-HP6-A01
По запросу
11
PLATE, IDLE AIR CONTROL VALVE art. 16432-HP5-601
По запросу
12
SCREW, TORX art. 16433-HN8-A61
По запросу
13
O-RING (17.8X1.9) art. 16435-HN8-A61
По запросу
14
Форсунка art. 16450-HN8-A61
По запросу
15
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
16
CUSHION RING, INJECTOR art. 16473-P7A-004
По запросу
17
CLAMP, FUEL HOSE art. 17640-HL1-A01
По запросу
18
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
19
SCREW, PAN (5X10) art. 93500-05010-0H
По запросу
