модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

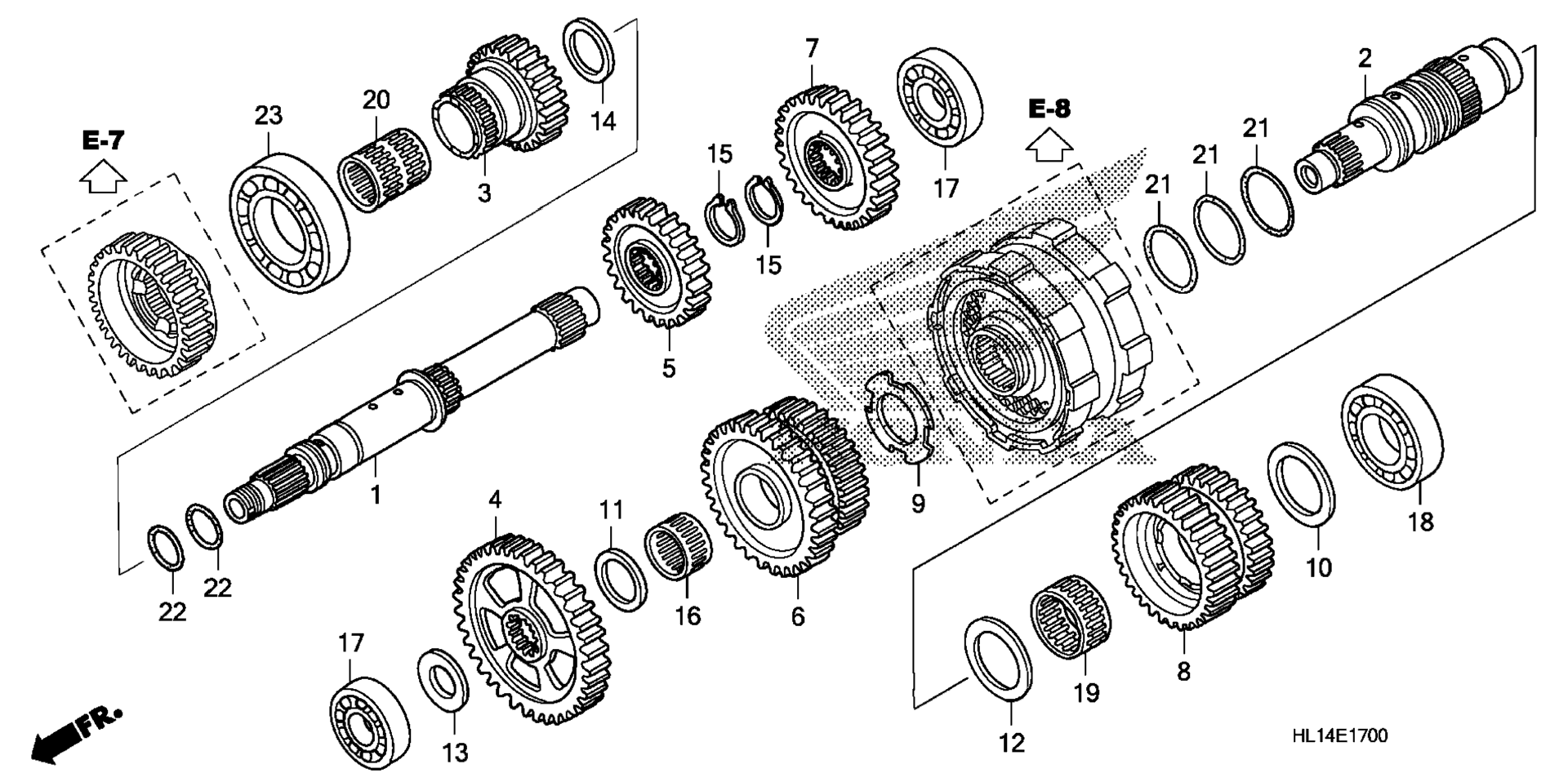

Схема трансмиссии для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT art. 23210-HN8-B40
По запросу
2
COUNTERSHAFT art. 23220-HN8-000
По запросу
3
GEAR, MAINSHAFT FIRST (19T) art. 23401-HN8-000
По запросу
4
GEAR, COUNTERSHAFT LOW (39T) art. 23411-HN8-000
По запросу
5
GEAR, MAINSHAFT SECOND (24T) art. 23421-HN8-000
По запросу
6
GEAR, COUNTERSHAFT SECOND (34T/38T) art. 23431-HL1-A00
По запросу
7
GEAR, MAINSHAFT THIRD (30T) art. 23441-HN8-B40
По запросу
8
GEAR, COUNTERSHAFT THIRD (28T/38T) art. 23451-HN8-A60
По запросу
9
WASHER, SPECIAL (25MM) art. 90406-HN8-000
По запросу
10
Шайба Honda art. 90408-HN8-000
По запросу
11
WASHER, THRUST (25MM) art. 90412-ZE5-000
По запросу
12
Шайба 30X42X1 Honda art. 90453-MM5-000
По запросу
13
Шайба 20мм Honda art. 90454-HN8-000
По запросу
14
Шайба 22.2X32X1.40 Honda art. 90483-752-800
По запросу
15
CIRCLIP, SPECIAL (23MM) art. 90601-727-000
По запросу
16
Подшипник 25X29X17 Honda art. 91005-MCA-003
По запросу
17
BEARING, RADIAL BALL SPECIAL (6004) art. 91011-HN8-003
По запросу
18
BEARING, RADIAL BALL (60/28) art. 91014-752-621
По запросу
19
Подшипник 30X35X17 Honda art. 91022-MB0-003
По запросу
20
Подшипник 22X26X34 Honda art. 91026-HN8-003
По запросу
21
Уплотнительное кольцо Honda art. 91307-PA9-003
от 525 ₽
22
Кольцо 18X1.9 Honda art. 91361-ME5-003
По запросу
23
BEARING, RADIAL BALL (6007) art. 96100-60070-00
По запросу
