модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

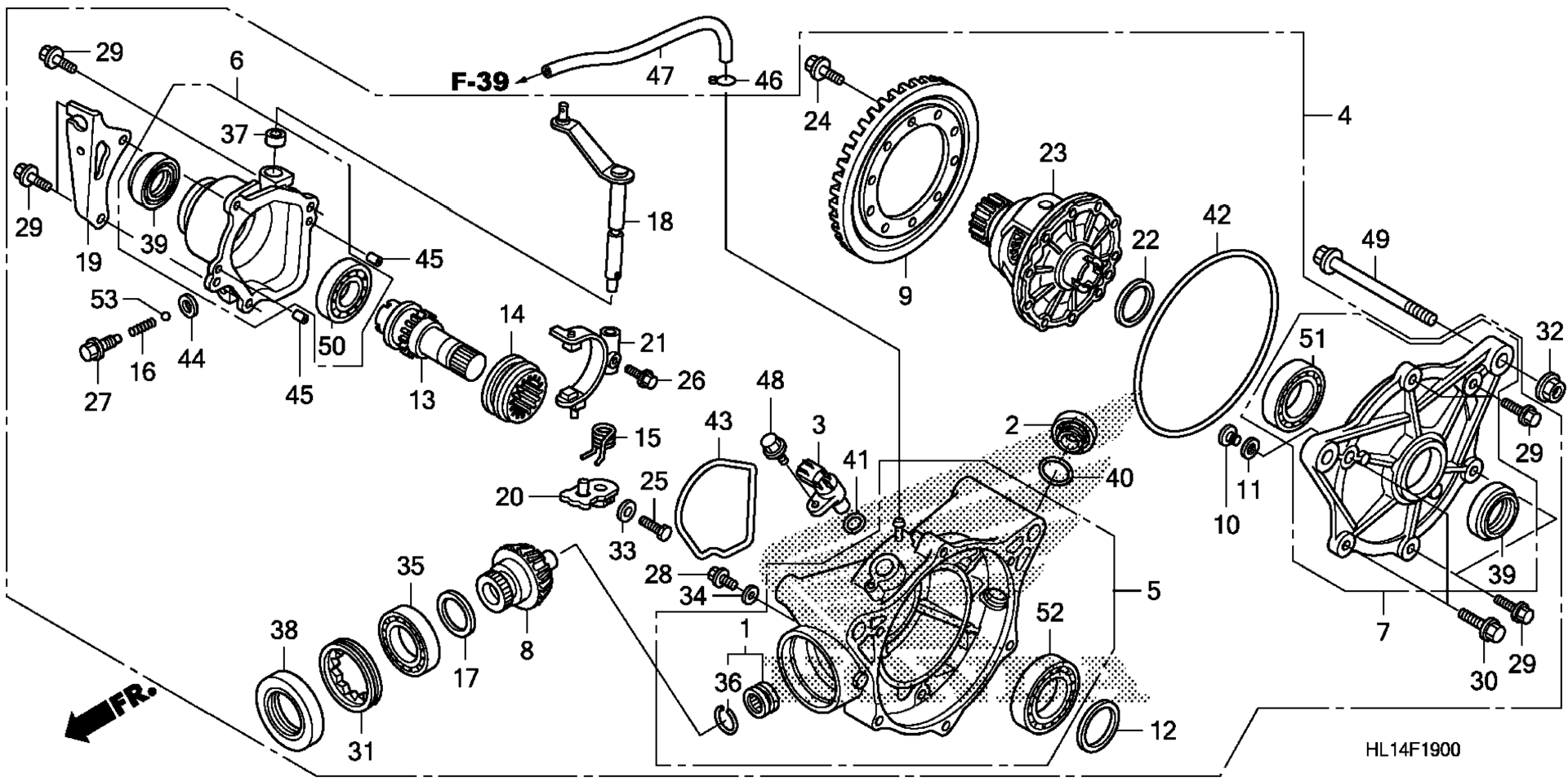

Схема fINAL DRIVEN передача для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
Игольчатый подшипник Honda art. 06911-HN8-000
По запросу
2
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
3
SENSOR ASSY., SPEED (TDK-EPC) art. 37700-KZR-601
По запросу
4
GEAR ASSY., RR. FINAL art. 41300-HL1-A00
По запросу
5
CASE SUB-ASSY., RR. FINAL GEAR art. 41311-HL1-A00
По запросу
6
COVER SUB-ASSY., R. RR. FINAL GEAR art. 41312-HL1-A00
По запросу
7
COVER SUB-ASSY., RR. FINAL GEAR art. 41332-HL1-A00
По запросу
8
GEAR, RR. PINION (13T/24T) art. 41421-HL1-A00
По запросу
9
GEAR, RR. RING (45T) art. 41431-HL1-A00
По запросу
10
PIN, RING GEAR STOPPER art. 41436-MB0-310
По запросу
11
SHIM B, STOPPER PIN (0.15) art. 41438-MB0-310
По запросу
11
SHIM A, STOPPER PIN (0.10) art. 41437-MB0-310
По запросу
12
SHIM H, RING GEAR (1.06) art. 41457-HL1-A00
По запросу
12
SHIM G, RING GEAR (1.00) art. 41456-HL1-A00
По запросу
12
SHIM F, RING GEAR (0.94) art. 41455-HL1-A00
По запросу
12
SHIM E, RING GEAR (0.88) art. 41454-HL1-A00
По запросу
12
SHIM D, RING GEAR (0.82) art. 41453-HL1-A00
По запросу
12
SHIM C, RING GEAR (0.76) art. 41452-HL1-A00
По запросу
12
SHIM B, RING GEAR (0.70) art. 41451-HL1-A00
По запросу
12
SHIM A, RING GEAR (0.64) art. 41450-HL1-A00
По запросу
12
SHIM I, RING GEAR (1.12) art. 41458-HL1-A00
По запросу
12
SHIM J, RING GEAR (1.18) art. 41459-HL1-A00
По запросу
12
SHIM K, RING GEAR (1.24) art. 41460-HL1-A00
По запросу
12
SHIM L, RING GEAR (1.30) art. 41461-HL1-A00
По запросу
12
SHIM M, RING GEAR (1.36) art. 41462-HL1-A00
По запросу
12
SHIM N, RING GEAR (1.42) art. 41463-HL1-A00
По запросу
12
SHIM O, RING GEAR (1.48) art. 41464-HL1-A00
По запросу
12
SHIM P, RING GEAR (1.54) art. 41465-HL1-A00
По запросу
12
SHIM Q, RING GEAR (1.60) art. 41466-HL1-A00
По запросу
13
SHAFT, R. SIDE HALF art. 41511-HL1-A00
По запросу
14
SLEEVE, DIFFERENTIAL LOCK art. 41521-PL9-000
По запросу
15
SPRING, DIFFERENTIAL LOCK FORK art. 41534-HL1-A00
По запросу
16
SPRING, SELECTOR STOPPER art. 41535-HL1-A00
По запросу
17
SPACER A, RING GEAR (1.26) art. 41540-HC4-000
По запросу
17
SPACER B, RING GEAR (1.32) art. 41541-HC4-000
По запросу
17
SPACER C, RING GEAR (1.38) art. 41542-HC4-000
По запросу
17
SPACER D, RING GEAR (1.44) art. 41543-HC4-000
По запросу
17
SPACER E, RING GEAR (1.50) art. 41544-HC4-000
По запросу
17
SPACER F, RING GEAR (1.56) art. 41545-HC4-000
По запросу
17
SPACER G, RING GEAR (1.62) art. 41546-HC4-000
По запросу
17
SPACER H, RING GEAR (1.68) art. 41547-HC4-000
По запросу
17
SPACER I, RING GEAR (1.74) art. 41548-HC4-000
По запросу
17
SPACER J, RING GEAR (1.80) art. 41549-HC4-000
По запросу
17
SPACER K, RING GEAR (1.86) art. 41550-HC4-000
По запросу
18
SHAFT, DIFFERENTIAL LOCK art. 41540-HL1-A00
По запросу
19
STAY, DIFFERENTIAL LOCK CABLE art. 41553-HL1-A00
По запросу
20
STOPPER, DIFFERENTIAL LOCK SHAFT art. 41560-HL1-A00
По запросу
21
FORK, DIFFERENTIAL LOCK art. 41570-HL1-A00
По запросу
22
SHIM C, RING GEAR (0.76) art. 41582-HL1-A00
По запросу
22
SHIM M, RING GEAR (1.36) art. 41592-HL1-A00
По запросу
22
SHIM L, RING GEAR (1.30) art. 41591-HL1-A00
По запросу
22
SHIM K, RING GEAR (1.24) art. 41590-HL1-A00
По запросу
22
SHIM J, RING GEAR (1.18) art. 41589-HL1-A00
По запросу
22
SHIM I, RING GEAR (1.12) art. 41588-HL1-A00
По запросу
22
SHIM H, RING GEAR (1.06) art. 41587-HL1-A00
По запросу
22
SHIM G, RING GEAR (1.00) art. 41586-HL1-A00
По запросу
22
SHIM F, RING GEAR (0.94) art. 41585-HL1-A00
По запросу
22
SHIM E, RING GEAR (0.88) art. 41584-HL1-A00
По запросу
22
SHIM D, RING GEAR (0.82) art. 41583-HL1-A00
По запросу
22
SHIM B, RING GEAR (0.70) art. 41581-HL1-A00
По запросу
22
SHIM A, RING GEAR (0.64) art. 41580-HL1-A00
По запросу
22
SHIM N, RING GEAR (1.42) art. 41593-HL1-A00
По запросу
22
SHIM O, RING GEAR (1.48) art. 41594-HL1-A00
По запросу
23
CASE, RR. DIFFERENTIAL art. 42320-HL1-A00
По запросу
24
BOLT, FLANGE (10MM) art. 90015-634-010
По запросу
25
BOLT, SPECIAL (6X16) art. 90029-PH8-000
По запросу
26
BOLT, SPECIAL (6MM) art. 90101-HP5-600
По запросу
27
SCREW, FIFTH & REVERSE SET BALL art. 90102-HL1-A00
По запросу
28
Болт Honda art. 90109-371-000
от 326 ₽
29
BOLT, FLANGE (8X27) art. 90133-HP5-600
По запросу
30
BOLT, FLANGE (10X35) art. 90134-HP5-600
По запросу
31
NUT, LOCK (72MM) art. 90242-HL1-A00
По запросу
32
Гайка Honda art. 90305-HC4-000
от 630 ₽
33
WASHER, SEALING (7MM) art. 90442-GF6-010
По запросу
34
Прокладка art. 90471-580-000
от 473 ₽
35
BEARING, BALL (42X70X11) (NTN) art. 91001-PR9-003
По запросу
36
CLIP, NEEDLE THRUST BEARING (12MM) art. 91012-KF0-000
По запросу
37
OIL SEAL (12X19X5) (ARAI) art. 91206-KV3-003
По запросу
38
OIL SEAL (45X77X11) art. 91251-HL1-A01
По запросу
39
Сальник привода Honda art. 91252-HL1-A01
По запросу
40
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
41
O-RING (14.8X2.4) (ARAI) art. 91303-KF0-003
По запросу
42
O-RING (182X1.9) art. 91352-HL1-A01
По запросу
43
GASKET, R. SIDE COVER art. 91355-HL1-A01
По запросу
44
Кольцо 12MM Honda art. 94109-12000
По запросу
45
PIN, DOWEL (6X10) art. 94301-06100
По запросу
46
CLIP, TUBE (C6.5) art. 95002-35000
По запросу
47
Трубка вакуумная Honda art. 95005-35001-30M
По запросу
48
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
49
BOLT, FLANGE (12X140) art. 95801-12140-00
По запросу
50
Подшипник Honda art. 96100-60073-00
от 9 377 ₽
Аналог
9 377 ₽
Требуется 1 шт.
51
BEARING, RADIAL BALL (6008) art. 96100-60083-00
По запросу
52
BEARING, RADIAL BALL (6009) art. 96100-60093-00
По запросу
53
BALL, STEEL (#10) (5/16) art. 96211-10000
По запросу
