модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

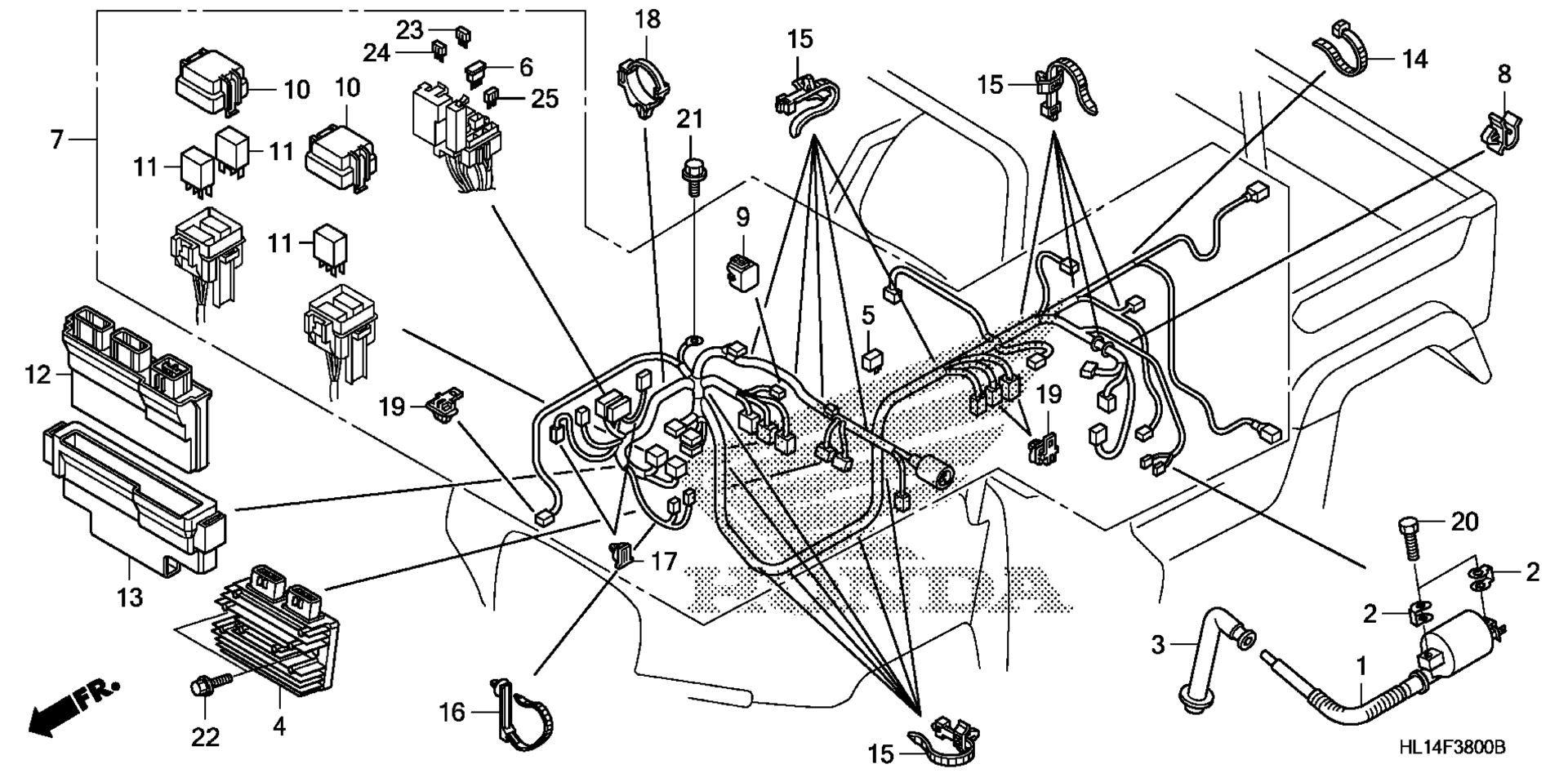

Схема жгута проводов для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
COIL, IGNITION art. 30510-HL1-A01
По запросу
2
SPACER, IGNITION COIL art. 30520-ML7-000
По запросу
3
Колпачок свечной Honda art. 30700-HL1-A21
По запросу
4
Реле-регулятор art. 31600-HP5-601
По запросу
5
RECTIFIER ASSY., SILICON (SHINDENGEN) art. 31700-124-008
По запросу
6
DIODE ASSY., THREE WAY (SUMITOMO) art. 31730-MAS-601
По запросу
7
WIRE HARNESS art. 32100-HL1-A20
По запросу
8
CLIP, WIRE HARNESS art. 32171-GJ1-003
По запросу
9
CAP, DUMMY (4P) (RED) art. 32606-GEV-761
По запросу
10
COVER, RELAY BLOCK (UPPER) (2P) art. 38182-SDA-003
По запросу
11
RELAY, POWER (MICRO ISO 4P) art. 38501-MCS-G01
По запросу
12
PGM-FI UNIT art. 38770-HL1-A01
По запросу
13
CUSHION, PGM-FI UNIT art. 38771-HP5-600
По запросу
14
BAND, WIRE HARNESS art. 90620-SB2-003
По запросу
15
BAND, WIRE HARNESS (150MM) (NATURAL) art. 90649-SC2-003
По запросу
16
BAND, HARNESS OFFSET (30) (145MM) (DARK GRAY) art. 32133-SLA-003
По запросу
17
CLIP, CONNECTOR (RED) art. 91555-SM4-003
По запросу
18
CLIP, WIRE HARNESS (BLACK) art. 91556-SK7-003
По запросу
19
CLIP, CONNECTOR (BLACK) art. 91565-SEL-003
По запросу
20
BOLT, HEX. (6X20) art. 92101-06020-4J
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
22
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
23
FUSE, MINI (10A) art. 98200-41000
По запросу
24
FUSE, MINI (15A) art. 98200-41500
По запросу
25
FUSE, MINI (30A) art. 98200-43000
По запросу
