модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

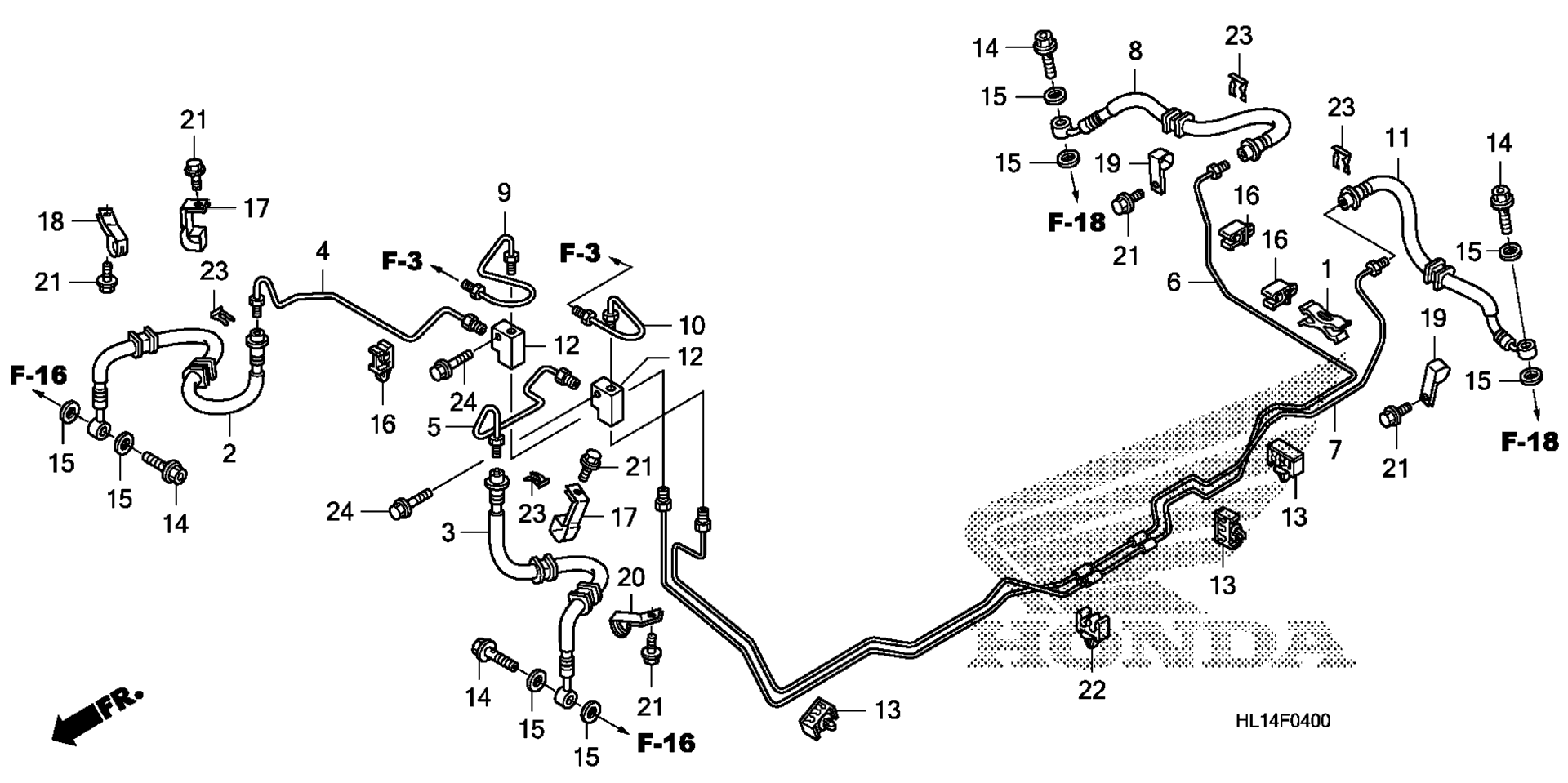

Схема тормоза PIPE для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, PIPE art. 43155-HL1-A01
По запросу
2
HOSE, R. FR. BRAKE art. 45124-HL1-A01
По запросу
3
HOSE, L. FR. BRAKE art. 45125-HL1-A01
По запросу
4
PIPE, R. FR. BRAKE art. 45126-HL1-A00
По запросу
5
PIPE, L. FR. BRAKE art. 45127-HL1-A00
По запросу
6
PIPE, R. RR. BRAKE art. 45128-HL1-A00
По запросу
7
PIPE, L. RR. BRAKE art. 45129-HL1-A00
По запросу
8
HOSE, R. RR. BRAKE art. 45133-HL1-A01
По запросу
9
PIPE A, MASTER CYLINDER art. 45134-HL1-A00
По запросу
10
PIPE B, MASTER CYLINDER art. 45135-HL1-A00
По запросу
11
HOSE, L. RR. BRAKE art. 45143-HL1-A01
По запросу
12
PIPE, THREE WAY JOINT art. 45151-MCA-003
По запросу
13
CLIP, BRAKE PIPE art. 46393-SR3-003
По запросу
14
BOLT, OIL art. 46462-SE0-000
По запросу
15
GASKET, OIL BOLT art. 46472-568-000
По запросу
16
CLIP, CLUTCH PIPE (NATURAL) art. 46998-S04-003
По запросу
17
CLAMP A, FR. BRAKE HOSE art. 51207-HN5-670
По запросу
18
CLAMP B, R. FR. BRAKE HOSE art. 51208-HL1-A00
По запросу
19
CLAMP B, FR. BRAKE HOSE art. 51208-HM8-000
По запросу
20
CLAMP B, L. FR. BRAKE HOSE art. 51209-HL1-A00
По запросу
21
BOLT, FLANGE (6X10) art. 90107-HC5-000
По запросу
22
CLAMP, BRAKE PIPE art. 90651-MAT-000
По запросу
23
CLIP, BRAKE HOSE art. 90651-538-000
По запросу
24
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
