модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

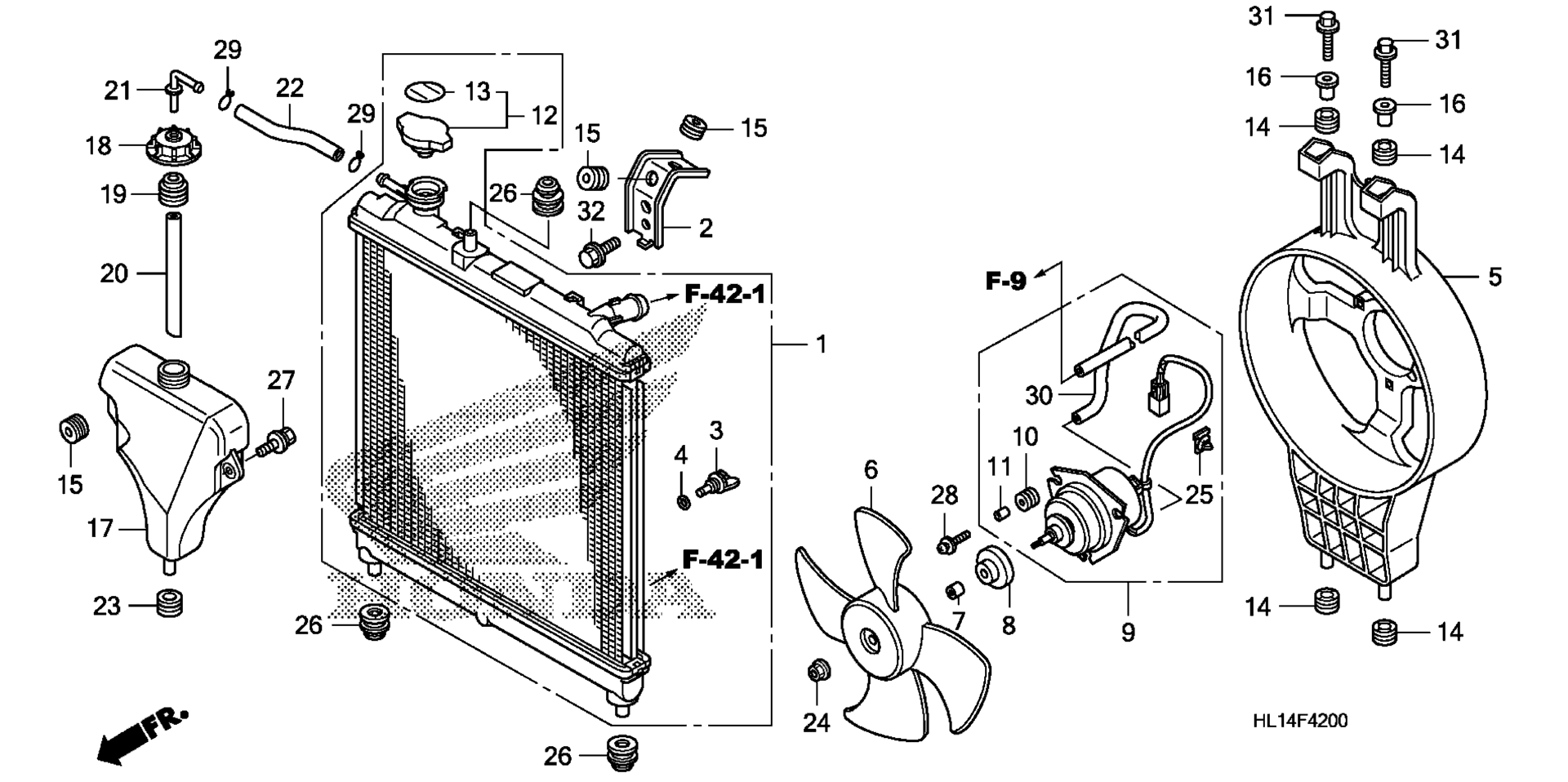

Схема радиатора для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR (TOYO) art. 19010-PTF-J51
По запросу
2
STAY, RADIATOR art. 19011-HL1-A00
По запросу
3
PETCOCK, DRAIN (TOYO) art. 19011-PH2-004
По запросу
4
GASKET, DRAIN (TOYO) art. 19012-PD2-004
По запросу
5
STAY, COOLING FAN art. 19015-HL1-A00
По запросу
6
FAN, COOLING (MITSUBA) art. 19020-P0A-305
По запросу
7
SPACER, FAN art. 19021-HC4-000
По запросу
8
CUP, WASHER art. 19021-VM5-305
По запросу
9
MOTOR, COOLING FAN art. 19030-HL1-A01
По запросу
10
GROMMET art. 19031-HA7-671
По запросу
11
COLLAR art. 19032-HA7-671
По запросу
12
CAP, RADIATOR (TOYO) art. 19045-PWA-004
По запросу
13
LABEL, RADIATOR CAP art. 19046-RAA-A00
По запросу
14
Втулка резиновая Honda art. 19051-KA3-830
По запросу
15
RUBBER, RADIATOR MOUNTING art. 19051-KGB-610
По запросу
16
COLLAR, RADIATOR MOUNTING art. 19052-MN8-000
По запросу
16
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
17
TANK, RESERVE art. 19101-RAA-A00
По запросу
18
CAP, RESERVE TANK art. 19102-PM5-A00
По запросу
19
SEAL, RESERVE TANK art. 19103-HL1-A00
По запросу
20
TUBE, RESERVE TANK art. 19104-HL1-A00
По запросу
21
JOINT, RESERVE TANK art. 19106-PA0-020
По запросу
22
TUBE, RADIATOR RESERVE art. 19111-HL1-A00
По запросу
23
GROMMET, FENDER art. 88911-MJ3-000
По запросу
24
NUT, HEX. (5MM) (MITSUBA) art. 90041-PG6-004
По запросу
25
CLIP, CONNECTOR (RED) art. 91555-SM4-003
По запросу
26
RUBBER, RADIATOR MOUNTING (LOWER) art. 91624-SD5-000
По запросу
27
BOLT-WASHER (6X14) art. 93404-06014-08
По запросу
28
SCREW-WASHER (4X20) art. 93894-04020-00
По запросу
29
CLIP, TUBE (C11) art. 95002-70000
По запросу
30
BULK HOSE, VINYL (4X7X8000) (4X7X400) art. 95003-07008-60M
По запросу
31
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
32
BOLT, FLANGE (8X12) art. 95701-08012-00
По запросу
