модель 2012 года
- Модель Big Red 700
- Код модели MUV700 A

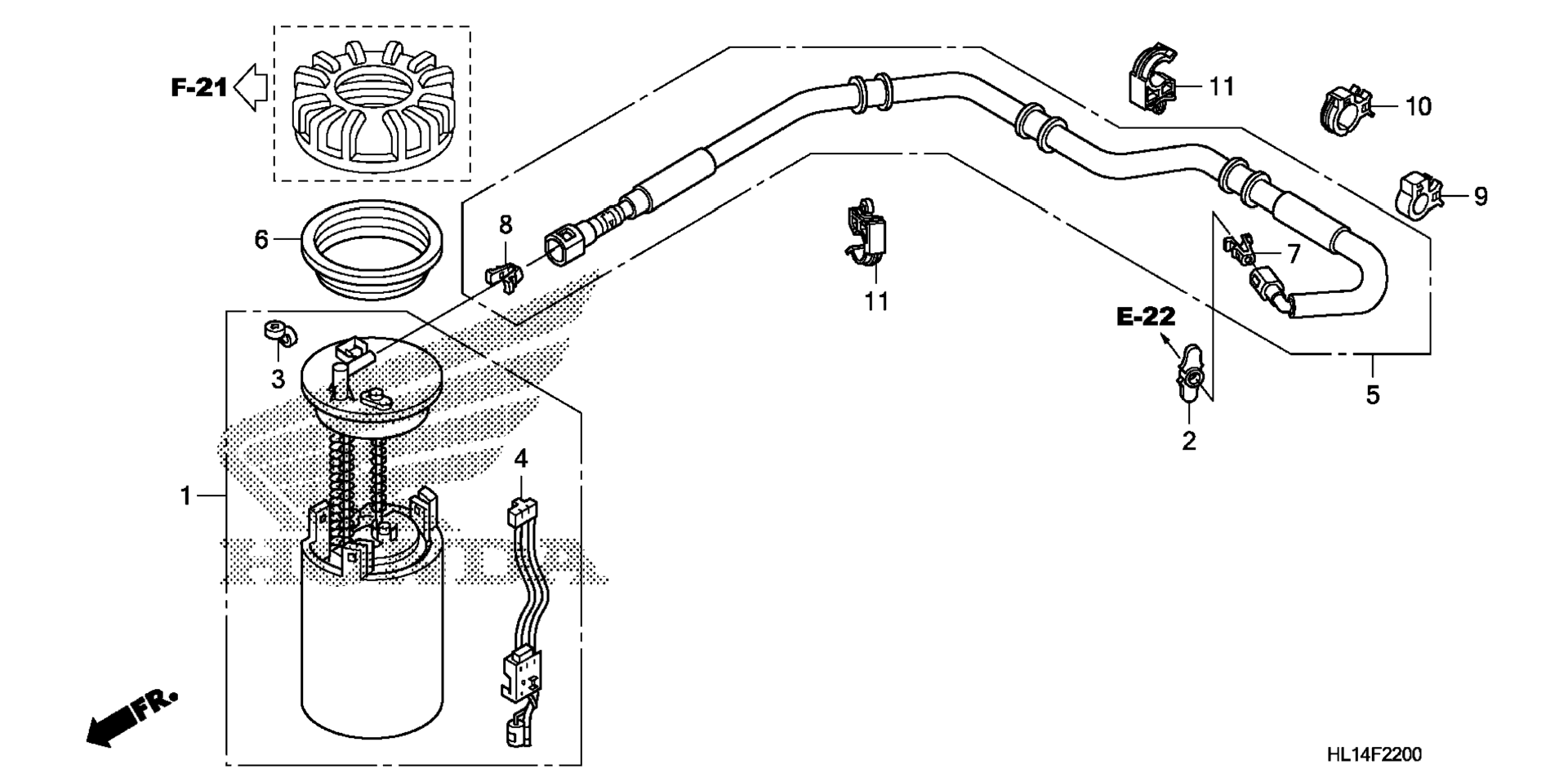

Схема топливного насоса для MUV700 A
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-HL1-A01
По запросу
2
RUBBER, FUEL JOINT art. 16719-HN8-A61
По запросу
3
DAMPER, CONNECTOR art. 16719-HW1-670
По запросу
4
METER art. 16720-HL1-A00
По запросу
5
HOSE, FUEL FEED art. 17570-HL1-A01
По запросу
6
GASKET, FUEL PUMP MODULE art. 17574-STK-A01
По запросу
7
RETAINER (GREEN) (TOKAI) art. 17711-S0X-A31
По запросу
8
RETAINER (ORANGE) (TOKAI) art. 17711-S0X-003
По запросу
9
CLIP, CABLE (15MM) art. 90690-GHB-651
По запросу
10
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
11
CLAMP, BREATHER TUBE art. 91592-SJA-003
По запросу
