модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

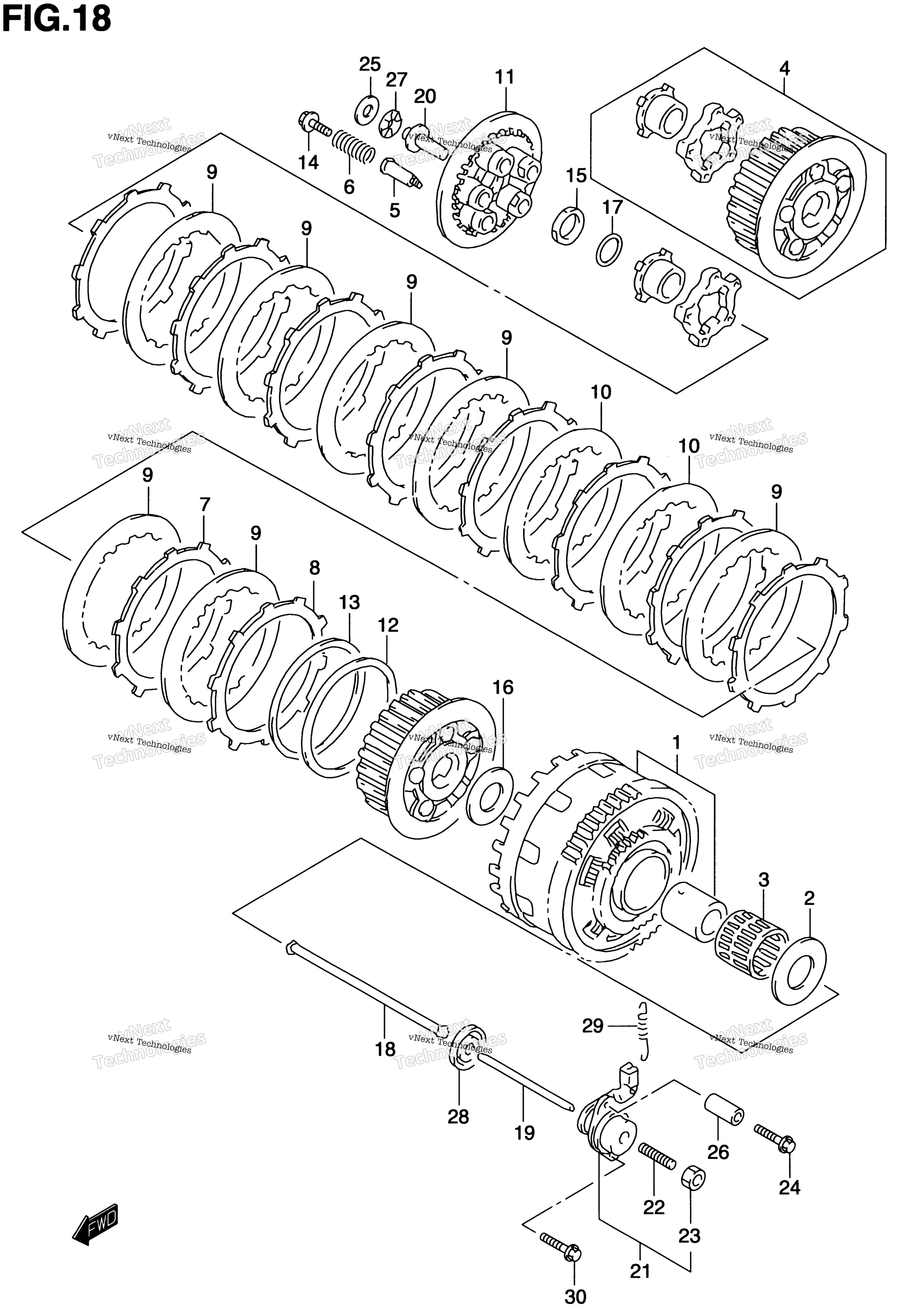

Схема сцепления (Model V/W) для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN art. 21200-02810-000
По запросу
2
WASHER (25X54X2.5) MODEL V art. 09160-25067-000
По запросу
2
WASHER (25X54X2.5) MODEL W art. 09160-25071-000
По запросу
3
BEARING (35X40X35.8) art. 09263-35017-000
По запросу
4
CAM SET, CLUTCH art. 21610-02F00-000
По запросу
5
BOLT, CLUTCH SPRING art. 21411-02F00-000
По запросу
6
SPRING, CLUTCH ASSIST art. 21413-02F00-000
По запросу
7
PLATE, CLUTCH DRIVE NO.1 art. 21441-31E50-000
По запросу
8
PLATE, CLUTCH DRIVE NO.2 art. 21442-31E00-000
от 8 300 ₽
9
PLATE, CLUTCH DRIVEN NO.1 T:1.6 art. 21451-31E00-000
По запросу
10
PLATE, CLUTCH DRIVEN NO.2 T:2.0 art. 21451-31E10-000
По запросу
11
DISK, CLUTCH PRESSURE art. 21462-02F00-000
По запросу
12
SEAT, WAVE WASHER art. 21471-31E00-000
По запросу
13
WASHER, CLUTCH PLATE WAVE art. 21472-31E01-000
По запросу
14
Болт Suzuki art. 21482-13E00-000
По запросу
15
Гайка Suzuki art. 09159-24010-000
от 1 901 ₽
16
WASHER, CLUTCH SLEEVE MODEL W 25X50X2.5 art. 09160-25072-000
По запросу
16
WASHER, CLUTCH SLEEVE MODEL V 25X50X2.5 art. 09160-25056-000
По запросу
17
WASHER, CLUTCH SLEEVE 24.2X35X2 art. 09164-24006-000
По запросу
18
ROD,CLUTCH PUSH,R art. 23110-38B00-000
По запросу
19
ROD, CLUTCH PUSH LH art. 23111-34C00-000
По запросу
20
PIECE, CLUTCH PUSH art. 23121-38B00-000
По запросу
21
SCREW ASSY, CLUTCH RELEASE Includes Item(s) 22 - 23 art. 23200-15500-000
По запросу
22
SCREW art. 09134-06010-000
По запросу
23
.NUT art. 08310-00067-000
По запросу
24
BOLT, CLUTCH RELEASE art. 09103-06195-000
По запросу
25
WASHER, CLUTCH PUSH 15.5X28X1 art. 09160-15045-000
По запросу
26
SPACER, CLUTCH RELEASE art. 09180-06322-000
По запросу
27
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
28
Сальник 6X34X5.5 штока сцепления Suzuki art. 09285-06015-000
от 788 ₽
29
SPRING, CLUTCH RELEASE art. 09443-08047-000
По запросу
30
Болт Suzuki art. 01550-0660A-000
от 326 ₽
