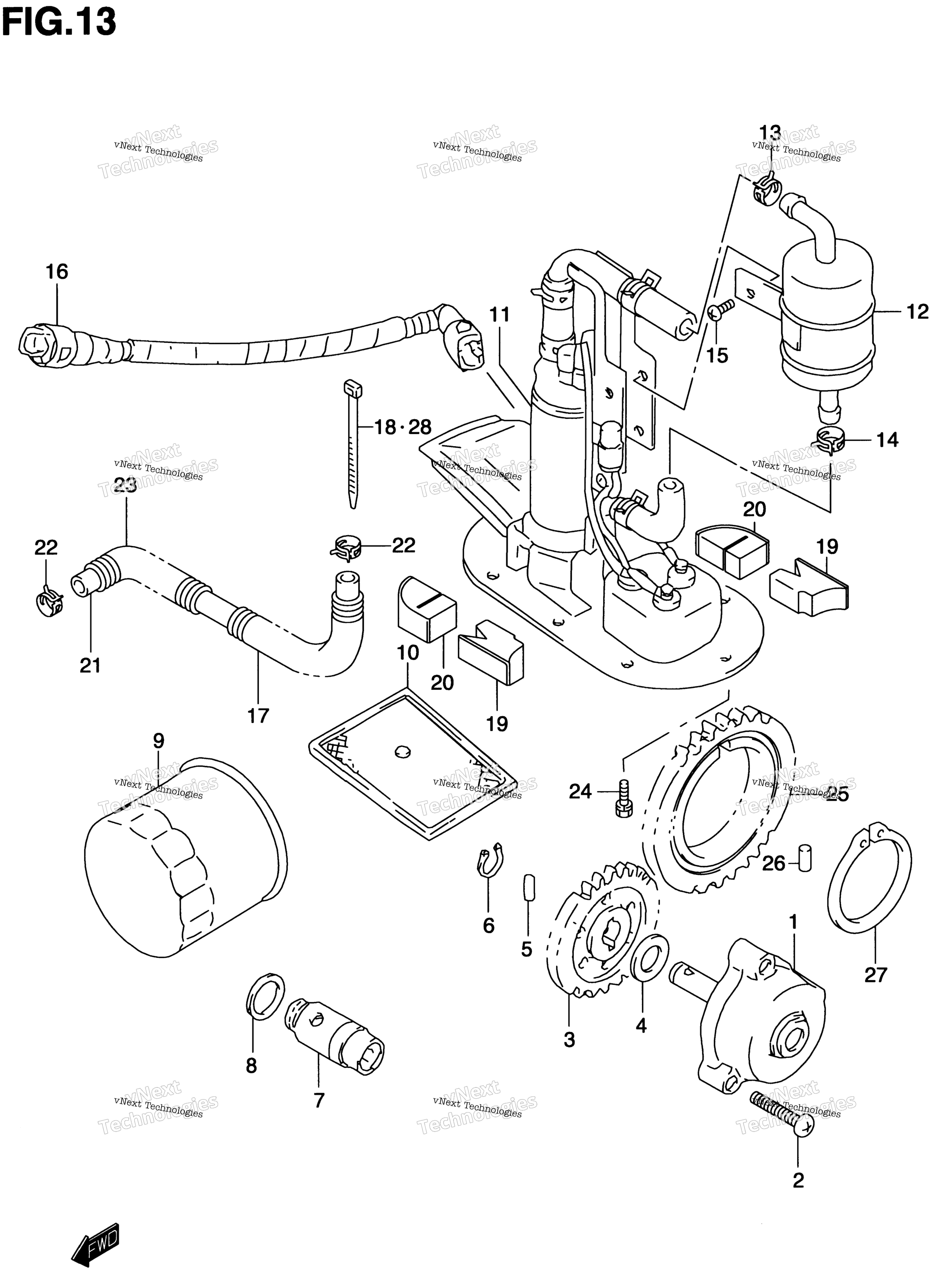

Схема масляный Pump / Fuel Pump для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY, ENGINE OIL MODEL W/X art. 16400-02FB0-000
По запросу
2
SCREW art. 02112-0625A-000
По запросу
3
GEAR, OIL PUMP DRIVEN art. 16331-02F00-000
По запросу
4
WASHER art. 09181-10158-000
По запросу
5
PIN art. 09261-04009-000
По запросу
6
CIRCLIP art. 08331-31109-000
По запросу
7
VALVE ASSY, OIL RELIEF art. 16440-33E00-000
По запросу
8
Прокладка Suzuki art. 09168-16002-000
По запросу
9
Фильтр масляный 16510-07J00 art. 16510-07J00-000
от 2 310 ₽
10
STRAINER, ENGINE OIL art. 16520-32E01-000
По запросу
11
PUMP ASSY, FUEL Includes Item(s) 12 - 15 art. 15100-02F00-000
По запросу
12
FILTER, FUEL art. 15410-02F10-000
По запросу
13
CLIP art. 09401-12414-000
По запросу
14
CLIP art. 09401-12414-000
По запросу
15
.SCREW art. 02112-3406A-000
По запросу
16
HOSE, FUEL art. 15810-02F00-000
По запросу
17
PROTECTOR art. 15819-02F00-000
По запросу
18
CLAMP art. 09407-14403-000
По запросу
19
SPACER, FUEL PUMP NO.1 art. 15111-02F00-000
По запросу
20
SPACER, FUEL PUMP NO.2 art. 15112-02F00-000
По запросу
21
HOSE L:600?360 art. 09355-54115-600
По запросу
22
CLIP MODEL W/X/Y/K1 art. 09401-11411-000
По запросу
22
CLIP (ID:10.5,H:8) MODEL V art. 09401-10409-000
По запросу
23
PROTECTOR art. 09440-13037-XC0
По запросу
24
SUPERCEEDED BY 09103-05017 art. 09103-05017-000
По запросу
25
GEAR, OIL PUMP DRIVE art. 16321-02F00-000
По запросу
26
PIN art. 09261-06002-000
По запросу
27
CIRCLIP art. 08331-31509-000
По запросу
28
CLAMP, FUEL PUMP WIRE art. 09407-14403-000
По запросу
