модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

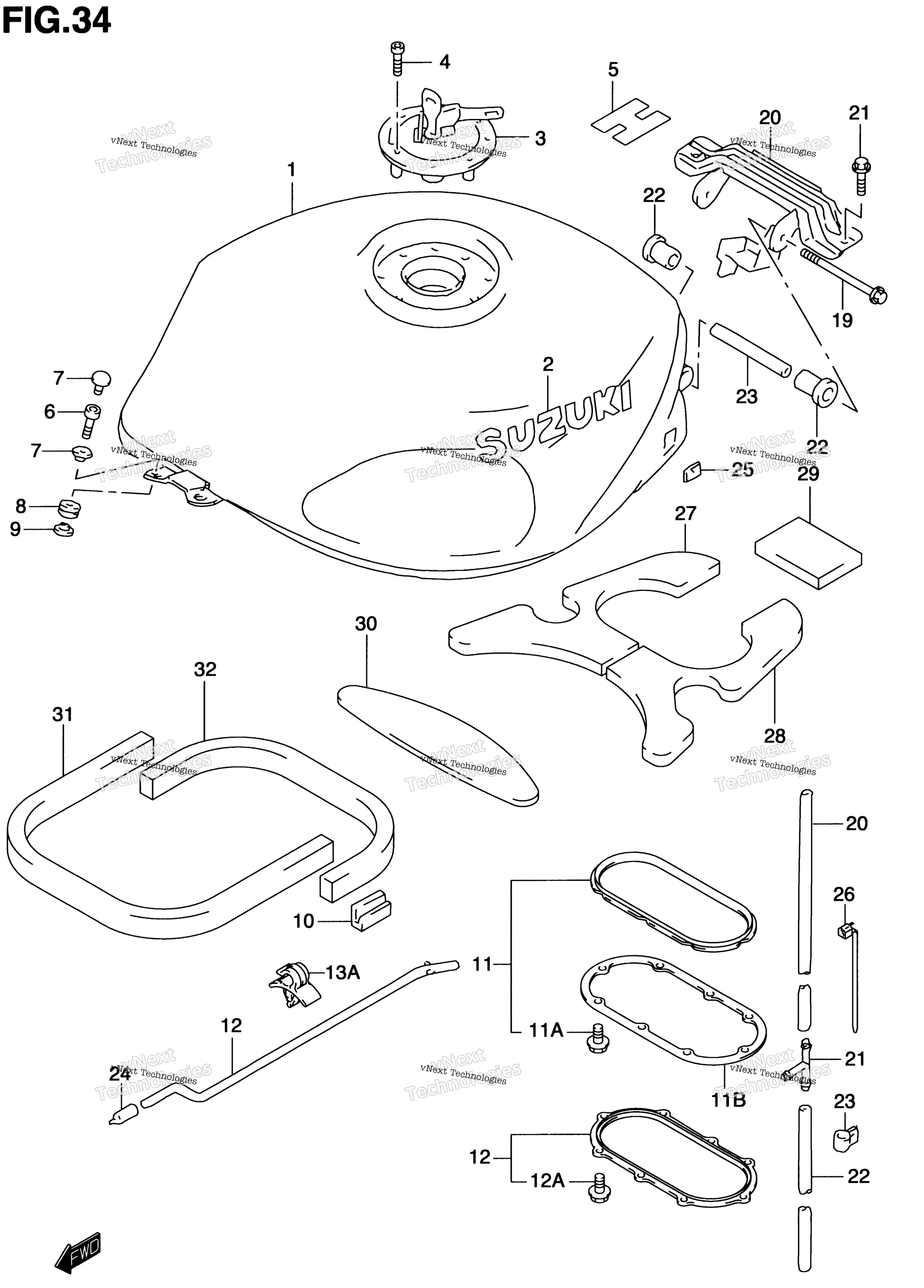

Схема топливного бака (Model V/W/X) для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (GREEN) MODEL V art. 44100-02F01-1UH
По запросу
1
TANK ASSY, FUEL (RED) MODEL V/W art. 44100-02F01-28V
По запросу
1
TANK ASSY, FUEL (ORANGE) MODEL X E33; Includes Item(s) 2 - 2 art. 44100-02F11-Y0W
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL V/W E33 art. 44100-02F11-33J
По запросу
1
TANK ASSY, FUEL (GREEN) MODEL V E33 art. 44100-02F11-1UH
По запросу
1
TANK ASSY, FUEL (RED) MODEL V/W E33 art. 44100-02F11-28V
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL X E28 art. 44100-02F01-Y7H
По запросу
1
TANK ASSY, FUEL (ORANGE) MODEL X art. 44100-02F01-Y0W
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL V/W art. 44100-02F01-33J
По запросу
2
EMBLEM (GRAY) E28 FOR Y7H art. 68111-12C30-1ZY
По запросу
2
EMBLEM (SILVER) FOR 1UH,33J art. 68111-12C30-0SF
По запросу
2
EMBLEM (GRAY) FOR 28V,Y0W art. 68111-12C30-20G
По запросу
3
CAP SET, FUEL TANK art. 44200-33871-000
По запросу
3
CAP SET, FUEL TANK E33 art. 44200-33890-000
По запросу
4
BOLT, CAP art. 09106-05017-000
По запросу
5
BOLT, FRONT art. 07130-0655B-000
По запросу
6
CAP, BOLT art. 44514-02F00-000
По запросу
7
WASHER MODEL V art. 09160-06084-000
По запросу
8
CUSHION art. 09320-09009-000
По запросу
9
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
10
Сайлентблок Suzuki art. 44541-33E01-000
По запросу
11
PLATE, FUEL PUMP MODEL V art. 44597-02F00-000
По запросу
11
SUPERCEEDED BY 09103-05017 MODEL V art. 09103-05017-000
По запросу
11
GASKET SET, FUEL PUMP MODEL V; Includes Item(s) 11A art. 44590-02831-000
По запросу
12
SUPERCEEDED BY 09103-05017 MODEL W/X art. 09103-05017-000
По запросу
12
GASKET SET, FUEL PUMP MODEL W/X; Includes Item(s) 12A art. 44590-02821-000
По запросу
13
CLAMP art. 09403-05310-000
По запросу
13
STAY, FUEL TANK art. 44574-33E01-000
По запросу
14
BRACKET, REAR art. 44550-02F01-000
По запросу
15
BOLT, REAR BRACKET MODEL W/X art. 09106-08140-000
По запросу
15
BOLT, REAR BRACKET MODEL V art. 01550-0816A-000
По запросу
16
CUSHION, REAR art. 44541-02F00-000
По запросу
17
FASTENER art. 44572-02F01-000
По запросу
18
SPACER, JOINT MODEL W/X art. 44561-33E10-000
По запросу
18
SPACER, JOINT MODEL V art. 44561-33E00-000
По запросу
19
Болт Suzuki art. 01550-0895A-000
от 326 ₽
20
HOSE, WATER DRAIN NO.1 MODEL W art. 44423-02F02-000
По запросу
20
HOSE, WATER DRAIN (L:600?330) MODEL V art. 09352-70104-600
По запросу
21
3 WAY, DRAIN HOSE art. 09367-08005-000
По запросу
22
HOSE, WATER DRIAN (L:600?520) MODEL V/W art. 09352-70104-600
По запросу
23
CLAMP art. 09403-14408-000
По запросу
24
PLUG, FUEL RETURN PIPE art. 09251-05006-000
По запросу
25
LABEL, FUEL TANK INNER art. 44261-02F00-000
По запросу
26
CLAMP, DRAIN HOSE MODEL W/X art. 09407-14403-000
По запросу
27
SHIELD, TANK HEAT RH E33 art. 44191-02F01-000
По запросу
28
SHIELD, TANK HEAT LH E33 art. 44192-02F01-000
По запросу
29
SHIELD, TANK HEAT REAR E33 art. 44193-02F00-000
По запросу
30
SHIELD, TANK HEAT FRONT PE33 art. 44194-02F00-000
По запросу
31
SHIELD, TANK HEAT NO.1 E33 art. 44195-02F00-000
По запросу
32
SHIELD, TANK HEAT NO.2 E33 art. 44196-02F00-000
По запросу
