модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

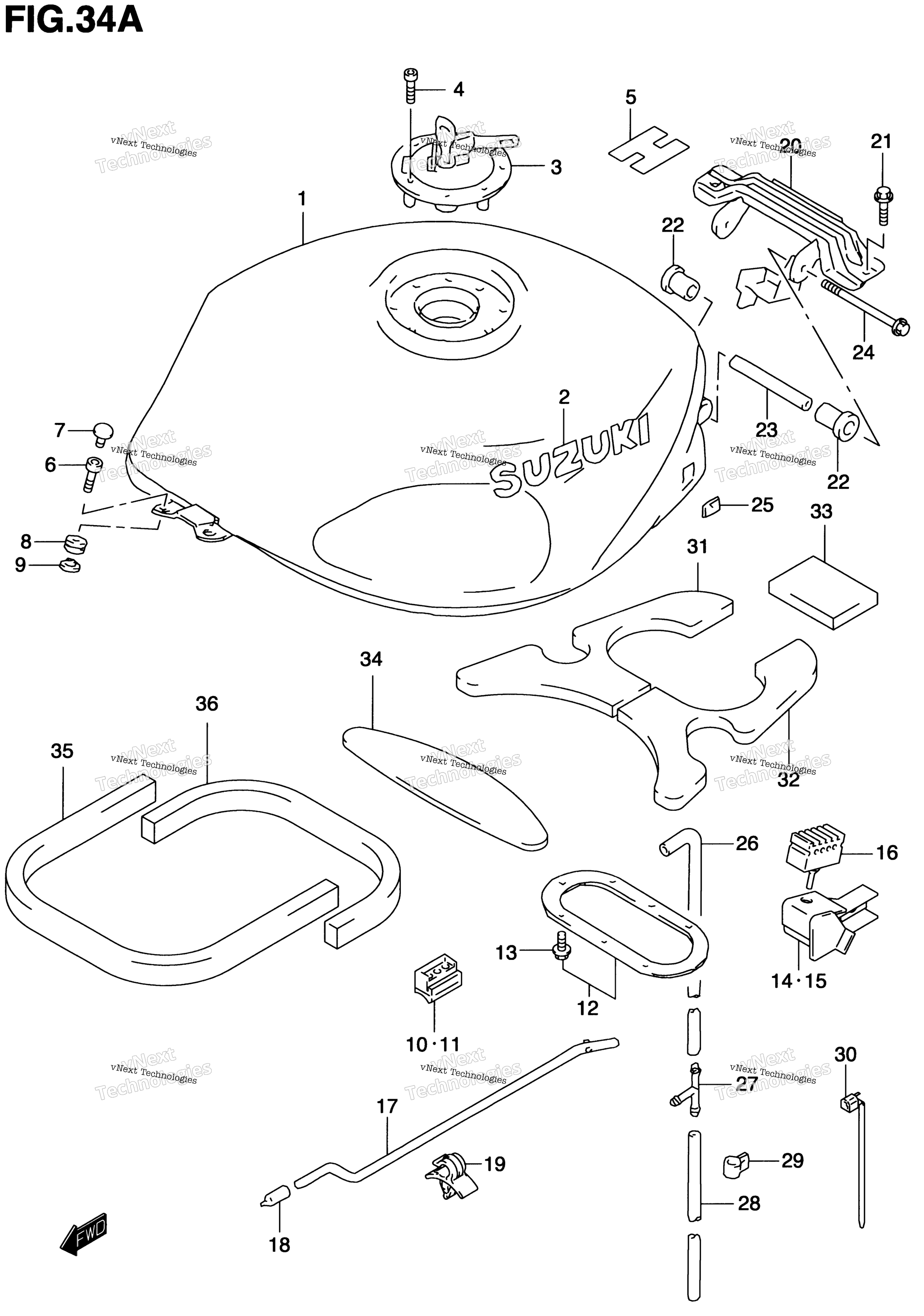

Схема топливного бака (Model Y/K1) для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (YELLOW) MODEL Y E28 art. 44100-02F01-Y9H
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL K1 art. 44100-02F01-Y7L
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K1 art. 44100-02F90-YC2
По запросу
1
TANK ASSY, FUEL (RED) MODEL Y E33 art. 44100-02F40-Y7M
По запросу
1
TANK ASSY, FUEL (BLACK) MODEL K1 E33 art. 44100-02F11-Y7L
По запросу
1
TANK ASSY, FUEL (BLUE) MODEL K1 E33; Includes Item(s) 2 - 2 art. 44100-02F40-YC2
По запросу
1
TANK ASSY, FUEL (RED) MODEL Y art. 44100-02F90-Y7M
По запросу
2
EMBLEM (BLACK) MODEL Y E28 FOR Y9H art. 68111-12C00-YC9
По запросу
2
EMBLEM (CHROME) art. 68111-12CA0-0AT
По запросу
3
CAP SET, FUEL TANK art. 44200-33871-000
По запросу
3
CAP SET, FUEL TANL E33 art. 44200-33890-000
По запросу
4
BOLT art. 09106-05017-000
По запросу
5
LABEL, INNER art. 44261-02F00-000
По запросу
6
BOLT art. 07130-0665B-000
По запросу
7
CAP, BOLT art. 44514-02F00-000
По запросу
8
CUSHION art. 09320-09009-000
По запросу
9
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
10
CUSHION, SIDE RH art. 44559-02F00-000
По запросу
11
CUSHION, SIDE LH art. 44569-02F00-000
По запросу
12
GASKET SET, FUEL PUMP Includes Item(s) 13 art. 44590-02821-000
По запросу
13
SUPERCEEDED BY 09103-05017 art. 09103-05017-000
По запросу
14
BRACKET, REAR RH art. 44560-02F00-000
По запросу
15
BRACKET, REAR LH art. 44570-02F00-000
По запросу
16
CUSHION, REAR SIDE art. 44542-02F00-000
По запросу
17
STAY, FUEL TANK art. 44574-33E01-000
По запросу
18
PLUG art. 09251-05006-000
По запросу
19
CLAMP art. 09403-05310-000
По запросу
20
BRACKET, REAR art. 44550-02F01-000
По запросу
21
BOLT, BRACKET art. 09106-08140-000
По запросу
22
CUSHION, JOINT art. 44541-02F00-000
По запросу
23
SPACER, JOINT art. 44561-33E10-000
По запросу
24
Болт Suzuki art. 01550-0895A-000
от 326 ₽
25
FASTENER art. 44572-02F01-000
По запросу
26
HOSE, WATER DRAIN art. 44423-02F02-000
По запросу
27
3 WAY, DRAIN HOSE art. 09367-08005-000
По запросу
28
HOSE, DRAIN (L:600?400) art. 09352-70104-600
По запросу
29
CLIP art. 09403-14408-000
По запросу
30
CLAMP art. 09407-14403-000
По запросу
31
SHIELD, TANK HEAT RH E33 art. 44191-02F01-000
По запросу
32
SHIELD, TANK HEAT LH E33 art. 44192-02F01-000
По запросу
33
SHIELD, TANK HEAT REAR E33 art. 44193-02F00-000
По запросу
34
SHIELD, TANK HEAT FRONT E33 art. 44194-02F00-000
По запросу
35
SHIELD, TANK HEAT NO.1 E33 art. 44195-02F00-000
По запросу
36
SHIELD, TANK HEAT NO.2 E33 art. 44196-02F00-000
По запросу
