модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

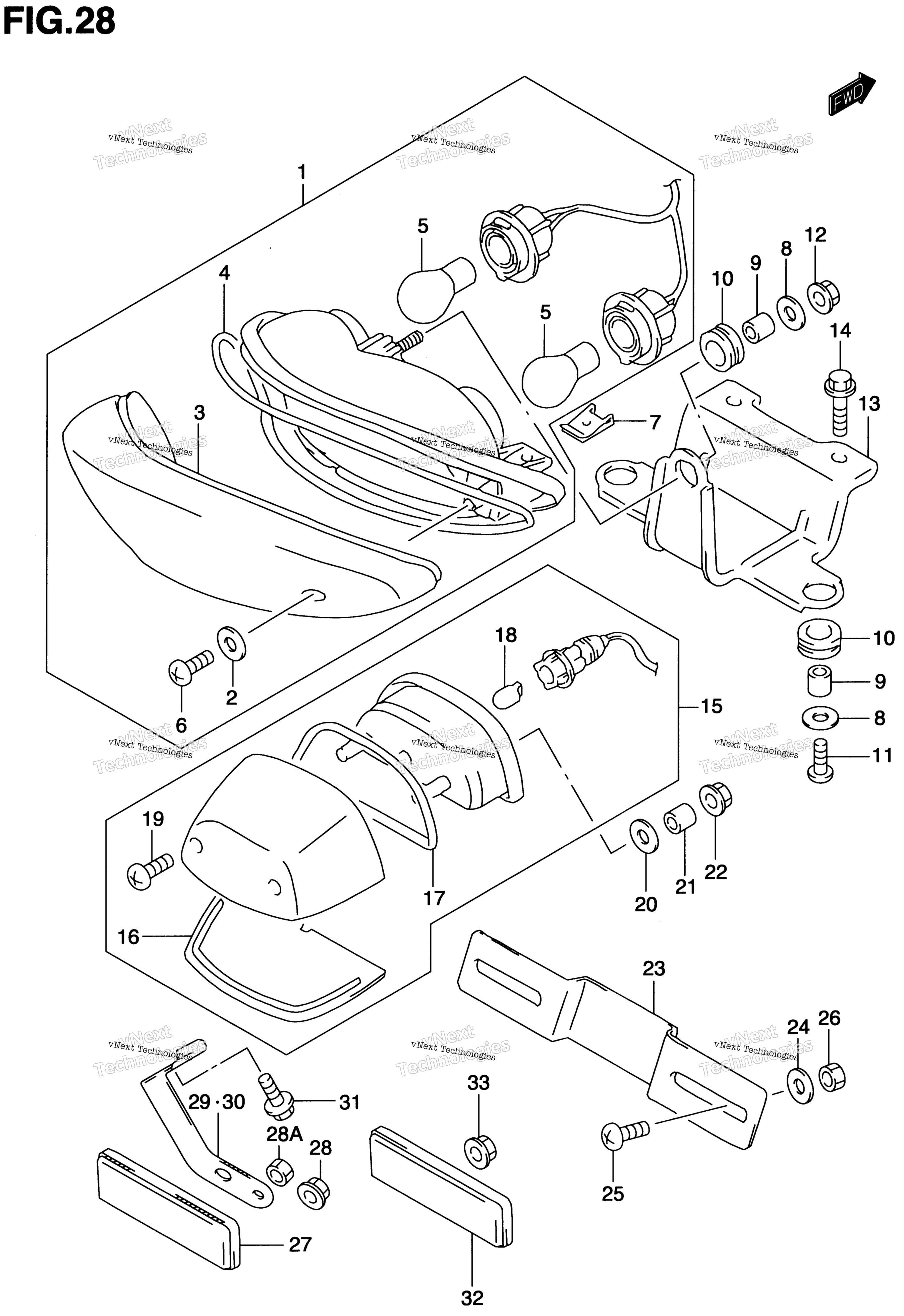

Схема задняя лампа для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
LAMP ASSY, REAR COMBINATION Includes Item(s) 2 - 6 art. 35710-02F30-000
По запросу
2
GASKET art. 35627-43010-000
По запросу
3
LENS art. 35712-02F30-000
По запросу
4
GASKET art. 35713-02F00-000
По запросу
5
BULB (12V,21/5W) ?09471-12128 art. 09471-12128-000
По запросу
6
SCREW ?03211-04203 art. 03211-04207-000
По запросу
7
NUT, LOWER art. 09148-05020-000
По запросу
8
Шайба Suzuki art. 09160-06088-000
от 263 ₽
9
SPACER (6.5X10X9.0) art. 09180-06285-000
По запросу
10
CUSHION art. 09320-09009-000
По запросу
11
Винт Suzuki art. 03541-0520A-000
По запросу
12
NUT, REAR COMBINATION CENTER art. 08316-1006B-000
По запросу
13
BRACKET, REAR COMBINATION art. 35730-02F00-000
По запросу
14
BOLT, BRACKET art. 01550-0616A-000
По запросу
15
LAMP ASSY, LICENSE Includes Item(s) 16 - 19 art. 35910-02F00-000
По запросу
16
LENS art. 35912-02F00-000
По запросу
17
GASKET art. 35913-02F00-000
По запросу
18
Лампочка Suzuki art. 09471-12216-000
По запросу
19
SCREW art. 03211-0416A-000
По запросу
20
Шайба Suzuki art. 09160-06088-000
от 263 ₽
21
SPACER (5.5X9.5X11.5) art. 09180-05054-000
По запросу
22
Гайка Suzuki art. 08316-1005A-000
По запросу
23
BRACKET, LICENSE PLATE art. 35927-48B30-000
По запросу
24
Шайба Suzuki art. 09160-06088-000
от 263 ₽
25
SCREW art. 02142-0612A-000
По запросу
26
NUT art. 08316-1006B-000
По запросу
27
Светооотражатель Suzuki art. 35970-07F01-000
от 1 901 ₽
27
REFLEX REFLECTOR ASSY, REAR MODEL V art. 35970-24D60-000
По запросу
28
NUT MODEL W/X/Y/K1 art. 08310-0005A-000
По запросу
28
NUT MODEL V art. 08316-00053-000
По запросу
29
BRACKET, REAR SIDE RH art. 35975-02F00-000
По запросу
30
BRACKET, REAR SIDE LH art. 35976-02F00-000
По запросу
31
Болт Suzuki art. 01550-0612A-000
По запросу
32
REFLEX REFLECTOR ASSY, REAR MODEL V art. 35970-24D60-000
По запросу
32
Светооотражатель Suzuki art. 35970-07F01-000
от 1 901 ₽
33
Гайка Suzuki art. 08316-2005A-000
от 263 ₽
33
Гайка Suzuki art. 08316-1005A-000
По запросу
