модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

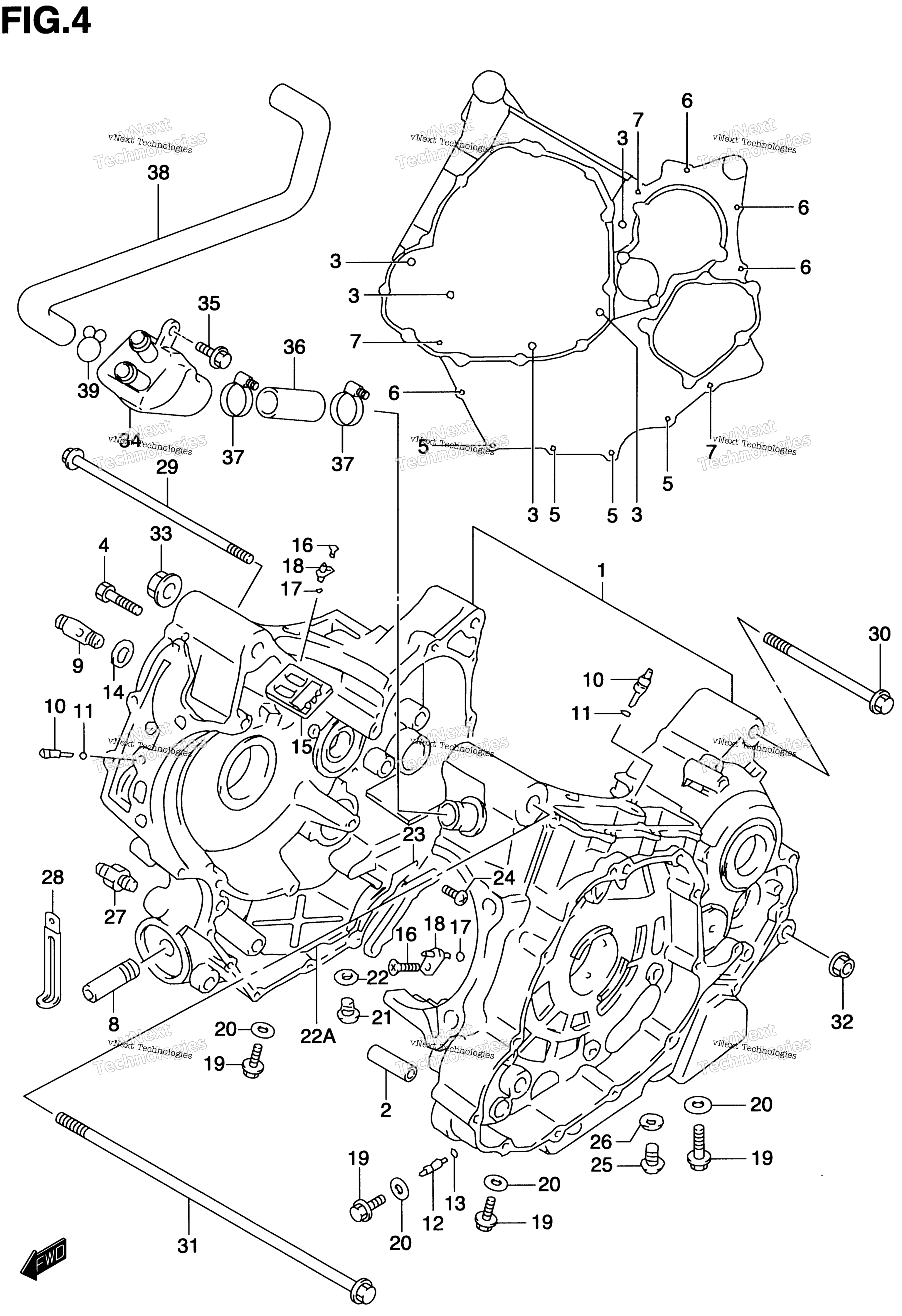

Схема картера для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL W art. 11306-02820-000
По запросу
1
CRANKCASE SET MODEL X ~E.NO.T501-111997 E.NO.T501-112108~113971 art. 11306-02823-000
По запросу
1
CRANKCASE SET MODEL X/Y/K1 E.NO.T501-111998~112107 E.NO.T501-113972~; Includes Item(s) 2 - 14 art. 11306-02860-000
По запросу
1
CRANKCASE SET MODEL V art. 11306-02851-000
По запросу
2
PIN art. 11319-33E00-000
По запросу
3
BOLT art. 07120-0890B-000
По запросу
4
BOLT art. 07130-0870B-000
По запросу
5
BOLT art. 01550-0635A-000
По запросу
6
BOLT art. 01550-0670B-000
По запросу
7
BOLT art. 01550-0685B-000
По запросу
8
UNION, OIL FILTER STAND art. 16591-06B01-000
По запросу
9
JET, OIL GALLERY 3.6 art. 11329-02F00-000
По запросу
10
JET art. 09493-20014-000
По запросу
11
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
12
JET AIR (#14) MODEL W/X/Y/K1 art. 09493-28010-000
По запросу
12
JET MODEL V art. 09493-20014-000
По запросу
13
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
14
O RING art. 09280-12009-000
По запросу
15
VALVE ASSY, BREATHER art. 13150-02F00-000
По запросу
16
BOLT art. 09125-06086-000
По запросу
17
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
18
JET, PISTON COOLING art. 11390-02F00-000
По запросу
19
BOLT art. 01550-0812A-000
По запросу
20
GASKET art. 09168-08015-000
По запросу
21
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
22
Прокладка Suzuki art. 09168-16002-000
По запросу
22
SEPARATOR, OIL MODEL Y/K1 art. 11324-02F10-000
По запросу
23
COVER, OIL GALLERY MODEL V/W art. 11323-02F00-000
По запросу
24
SCREW MODEL V/W art. 02112-0612A-000
По запросу
25
PLUG art. 09247-14002-000
По запросу
26
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
27
SWITCH ASSY, OIL PRESSURE MODEL K1 art. 37820-33D10-000
По запросу
28
CLAMP MODEL X/Y/K1 art. 09404-06039-000
По запросу
28
CLAMP MODEL V/W art. 09404-06429-000
По запросу
29
BOLT art. 09103-10145-000
По запросу
30
BOLT art. 09103-10146-000
По запросу
31
BOLT art. 09103-12050-000
По запросу
32
NUT art. 09159-10115-000
По запросу
33
NUT art. 08319-3112A-000
По запросу
34
TANK, OIL RETURN MODEL W art. 11330-02F01-000
По запросу
34
TANK, OIL RETURN MODEL K1 art. 11330-02F10-000
По запросу
35
BOLT, OIL RETURN TANK MODEL W/X/Y/K1 art. 01550-0616A-000
По запросу
36
HOSE, OIL RETURN MODEL W/X/Y art. 11333-02F00-000
По запросу
37
CLIP, OIL RETURN HOSE MODEL W/X/Y/K1 art. 09402-28511-000
По запросу
38
HOSE, BREATHER MODEL W/X/Y/K1 art. 11332-02F00-000
По запросу
39
CLIP MODEL W/X/Y/K1 art. 09401-15101-000
По запросу
