модель 2001 года
- Модель TL-1000R
- Код модели TL1000S

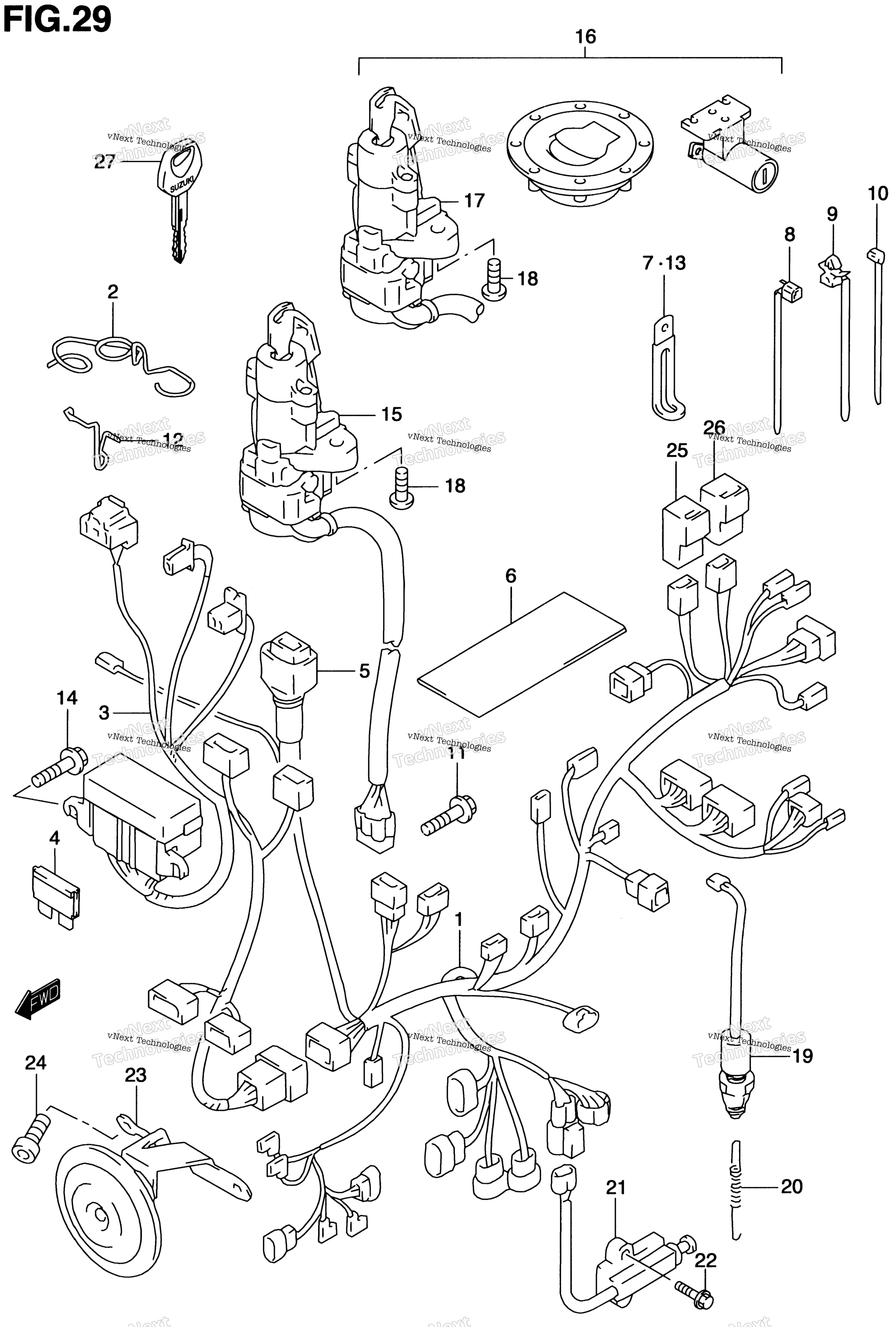

Схема жгута проводов для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 MODEL W/X/Y/K1 art. 36610-02F10-000
По запросу
1
HARNESS, WIRING NO.1 MODEL V art. 36610-02F00-000
По запросу
2
GUIDE, WIRING HARNESS art. 36619-33E00-000
По запросу
3
HARNESS, WIRING NO.2 Includes Item(s) 4 - 5 art. 36620-02F10-000
По запросу
4
FUSE (10A) art. 09481-10101-000
По запросу
4
FUSE (15A) art. 09481-15101-000
По запросу
5
.COVER,SPEEDOMETER COUPLER art. 36618-33E00-000
По запросу
6
PROTECTOR, WIRING HARNESS 35X170 art. 36920-14D00-000
По запросу
7
CLAMP (L:65) art. 09404-06039-000
По запросу
7
CLAMP (L:60) art. 09404-06429-000
По запросу
8
CLAMP (L:235) art. 09407-25401-000
По запросу
8
CLAMP (L:125) art. 09407-14403-000
По запросу
8
CLAMP (L:95) art. 09407-11401-000
По запросу
9
CLAMP (L:165) art. 09407-18402-000
По запросу
9
CLAMP (L:150) art. 09407-17402-000
По запросу
9
CLAMP (L:90) art. 09407-11402-000
По запросу
10
CLAMP (L:145) art. 09407-14407-000
По запросу
11
SCREW, WIRING HARNESS art. 01550-0610A-000
По запросу
12
STOPPER, FUSE BOX art. 36745-33E00-000
По запросу
13
CLAMP, FUSE BOX (L:95) MODEL W/X/Y/K1 ?09404-06433 art. 09404-06036-000
По запросу
13
CLAMP, FUSE BOX (L:65) MODEL V art. 09404-06039-000
По запросу
14
SCREW, FUSE BOX art. 02142-0612A-000
По запросу
15
LOCK ASSY, STEERING MODEL V art. 37100-33E01-000
По запросу
16
LOCK SET MODEL V/W/X/Y/K1 art. 37000-02830-000
По запросу
16
LOCK SET MODEL V/W/X/Y/K1 E33; Includes Item(s) 17 art. 37000-02840-000
По запросу
17
LOCK ASSY, STEERING MODEL W/X/Y art. 37100-02F00-000
По запросу
18
SCREW (8X20) art. 09139-08016-000
По запросу
19
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
20
SPRING art. 09443-06012-000
По запросу
21
SWITCH ASSY, SIDE STAND art. 37840-26X51-000
По запросу
22
BOLT art. 01550-0616A-000
По запросу
23
HORN ASSY art. 38500-02F10-000
По запросу
24
BOLT art. 07120-0612B-000
По запросу
25
RELAY ASSY, FUEL PUMP art. 38740-26E01-000
По запросу
26
RELAY ASSY, SIDE STAND art. 38740-26E01-000
По запросу
27
Болванка ключка зажигания Suzuki art. 37146-33E00-000
По запросу
