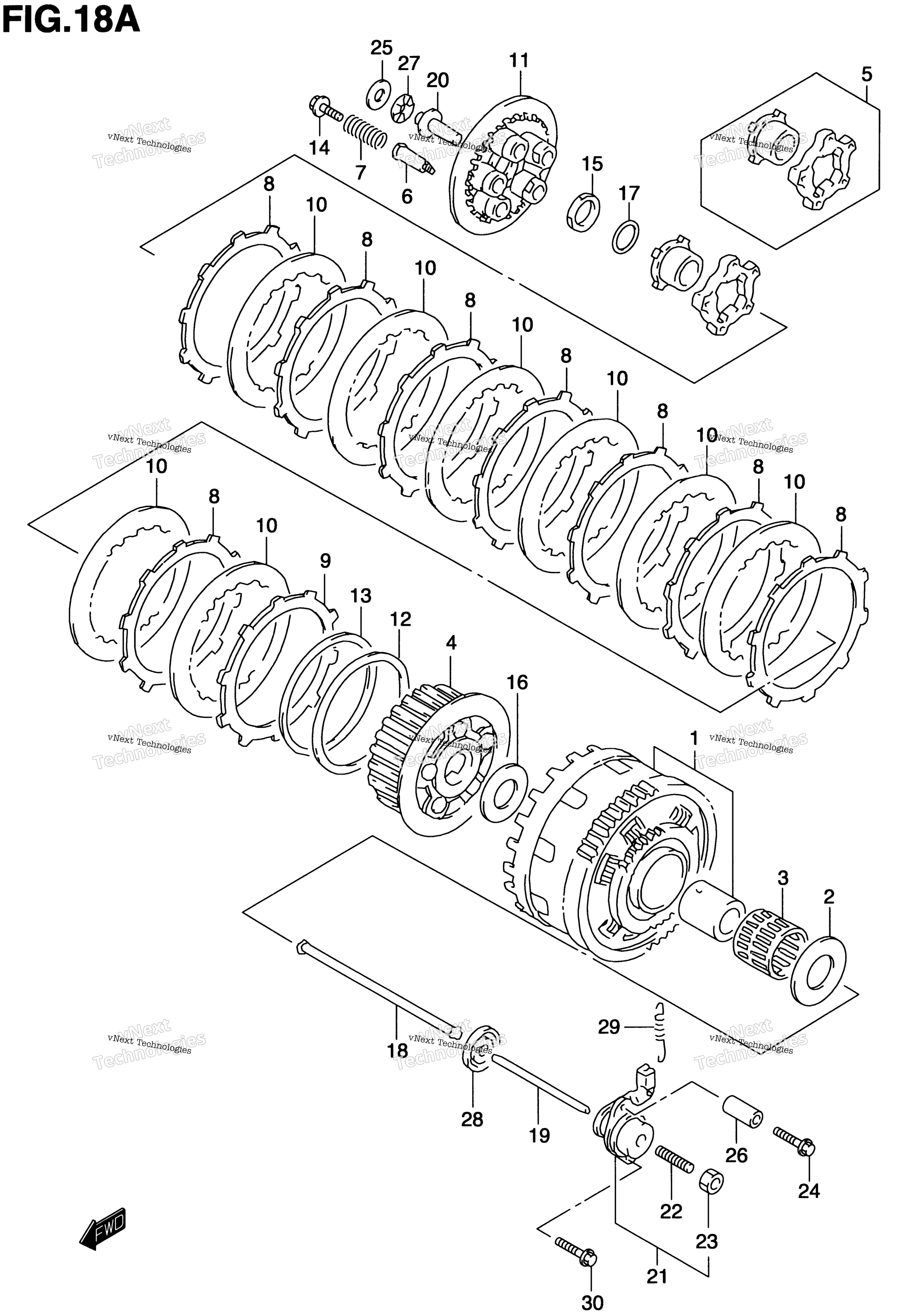

Схема сцепления (Model X/Y/K1) для TL1000S
Схема
Детали
Номер
Наименование детали
Цена
1
GEAR ASSY, PRIMARY DRIVEN art. 21200-02820-000
По запросу
2
WASHER (25.1X54X2.5) art. 09160-25071-000
По запросу
3
BEARING (35X40X35.8) art. 09263-35017-000
По запросу
4
HUB, CLUTCH SLEEVE art. 21410-02F10-000
По запросу
5
CAM SET, CLUTCH art. 21610-02F12-000
По запросу
6
BOLT, SPRING SURPORT MODEL X/Y art. 21481-02F12-000
По запросу
7
SPRING, CLUTCH art. 21413-02F10-000
По запросу
8
PLATE, CLUTCH DRIVE MODEL X art. 21441-02F11-000
По запросу
8
PLATE, CLUTCH DRIVE MODEL K1 art. 21441-02F30-000
По запросу
9
PLATE, CLUTCH DRIVE NO.2 MODEL X art. 21442-02F11-000
По запросу
10
PLATE, CLUTCH DRIVEN MODEL X/Y art. 21451-02F10-000
По запросу
10
PLATE, CLUTCH DRIVEN MODEL K1 art. 21451-02F30-000
По запросу
11
DISK, CLUTCH PRESSURE art. 21462-02F10-000
По запросу
12
SEAT, WAVE WASHER art. 21471-02F10-000
По запросу
13
WASHER, CLUTCH PLATE WAVE art. 21472-02F10-000
По запросу
14
Болт Suzuki art. 21482-02F12-000
от 473 ₽
15
Гайка Suzuki art. 09159-24010-000
от 1 901 ₽
16
WASHER, CLUTCH SLEEVE MODEL K1,25X50X2.5 art. 09160-25056-000
По запросу
16
WASHER, CLUTCH SLEEVE MODEL X/Y,25X50X2.5 art. 09160-25072-000
По запросу
17
WASHER, CLUTCH SLEEVE 24.2X35X2 art. 09164-24006-000
По запросу
18
ROD,CLUTCH PUSH,R art. 23110-38B00-000
По запросу
19
Шток цилиндра сцепления Suzuki art. 23111-05A01-000
По запросу
20
PIECE, CLUTCH PUSH art. 23121-38B00-000
По запросу
21
SCREW ASSY, CLUTCH RELEASE Includes Item(s) 22 - 23 art. 23200-15500-000
По запросу
22
SCREW art. 09134-06010-000
По запросу
23
.NUT art. 08310-00067-000
По запросу
24
BOLT, CL RELEASE art. 09103-06195-000
По запросу
25
WASHER, CLUTCH PUSH 15.5X218X1 art. 09160-15045-000
По запросу
26
SPACER, CL RELEASE art. 09180-06322-000
По запросу
27
Подшипник Suzuki art. 09263-15003-000
от 1 092 ₽
28
Сальник 6X34X5.5 штока сцепления Suzuki art. 09285-06015-000
от 788 ₽
29
SPRING, CLUTCH RELEASE art. 09443-08047-000
По запросу
30
Болт Suzuki art. 01550-0660A-000
от 326 ₽
