модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

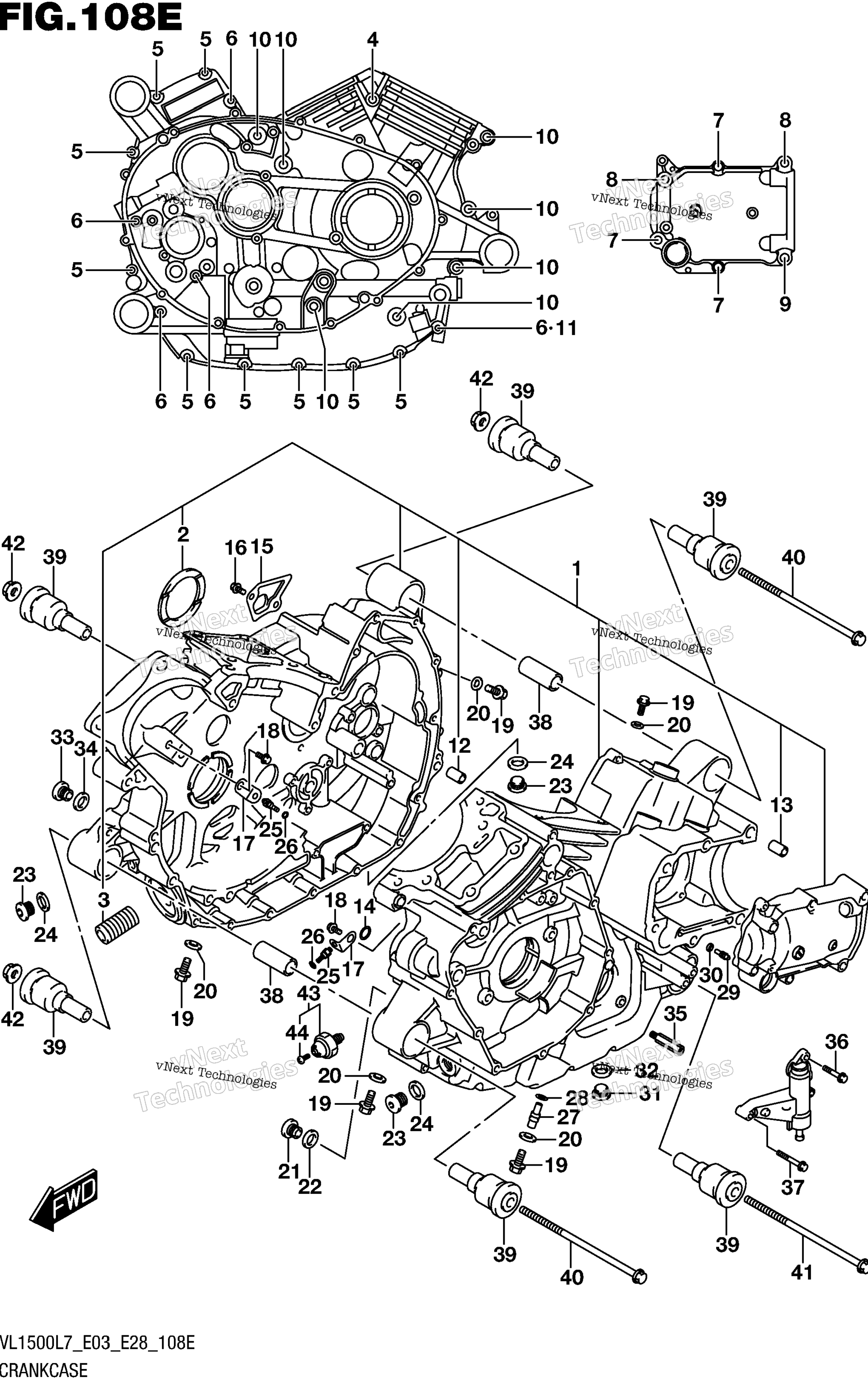

Схема картера (Vl1500tl7 E03) для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11301-40881-000
По запросу
2
.BEARING, CRANK THRUST art. 12228-40H00-0A0
По запросу
2
(T:2.050-2.075) art. 12228-40H00-0F0
По запросу
2
.BEARING, CRANK THRUST art. 12228-40H00-0B0
По запросу
2
.BEARING, CRANK THRUST art. 12228-40H00-0C0
По запросу
2
.BEARING, CRANK THRUST art. 12228-40H00-0D0
По запросу
2
.BEARING, CRANK THRUST art. 12228-40H00-0E0
По запросу
3
.UNION, OIL STAND art. 16591-06B01-000
По запросу
4
.BOLT (8X110) art. 09103-08134-000
По запросу
5
.BOLT art. 01547-0645A-000
По запросу
6
.BOLT art. 01547-0685A-000
По запросу
7
.BOLT art. 01550-0845A-000
По запросу
8
.BOLT art. 01550-0860A-000
По запросу
9
.BOLT art. 01550-0870A-000
По запросу
10
Болт Suzuki art. 01550-0880A-000
от 473 ₽
11
.GASKET (5.8X13X1.2) art. 09168-06023-000
По запросу
12
.PIN art. 11319-33E50-000
По запросу
13
.PIN (8.4X11X20) art. 09206-11007-000
По запросу
14
O RING (D:1.9,ID:12.6) art. 09280-12009-000
По запросу
15
PLATE, OIL SEPARATOR art. 11313-40H00-000
По запросу
16
Болт Suzuki art. 01547-0612A-000
По запросу
17
PLATE, PISTON JET REAR art. 16439-38B00-000
По запросу
18
Болт Suzuki art. 01547-0612A-000
По запросу
19
BOLT art. 01550-0812A-000
По запросу
20
GASKET (8.2X14X1) art. 09168-08016-000
По запросу
21
PLUG (10X10) art. 09248-10010-000
По запросу
22
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
23
Болт контроля уровня масла Suzuki art. 09248-16012-000
от 525 ₽
24
Прокладка Suzuki art. 09168-16002-000
По запросу
25
JET, PISTON-COOLING (0.8) art. 09493-80009-000
По запросу
26
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
27
JET (12) art. 09493-24009-000
По запросу
28
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
29
JET (18) art. 09493-36004-000
По запросу
30
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
31
Масляная пробка 14 мм Suzuki art. 09247-14036-000
от 830 ₽
32
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
33
Пробка сливная Suzuki art. 09248-14011-000
от 420 ₽
34
.GASKET (13.8X18.8X4.8) art. 09168-14002-000
По запросу
35
BOLT, SEC DRIVE UNIT COVER art. 11372-22H00-000
По запросу
36
BOLT art. 01547-0620A-000
По запросу
37
BOLT art. 01547-0630A-000
По запросу
38
SPACER, ENGINE MOUNTING art. 11611-48G00-000
По запросу
39
BUSH, ENGINE MOUNTING art. 11652-40H20-000
По запросу
40
BOLT (10X215) art. 09103-10041-A05
По запросу
41
Болт Suzuki art. 09103-10118-000
от 1 092 ₽
42
Гайка Suzuki art. 08319-3110A-000
По запросу
43
SWITCH ASSY, OIL PRESSURE art. 37820-33D10-000
По запросу
44
.BOLT,OIL PRESSURE SWITCH art. 37822-33D00-000
По запросу
