модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

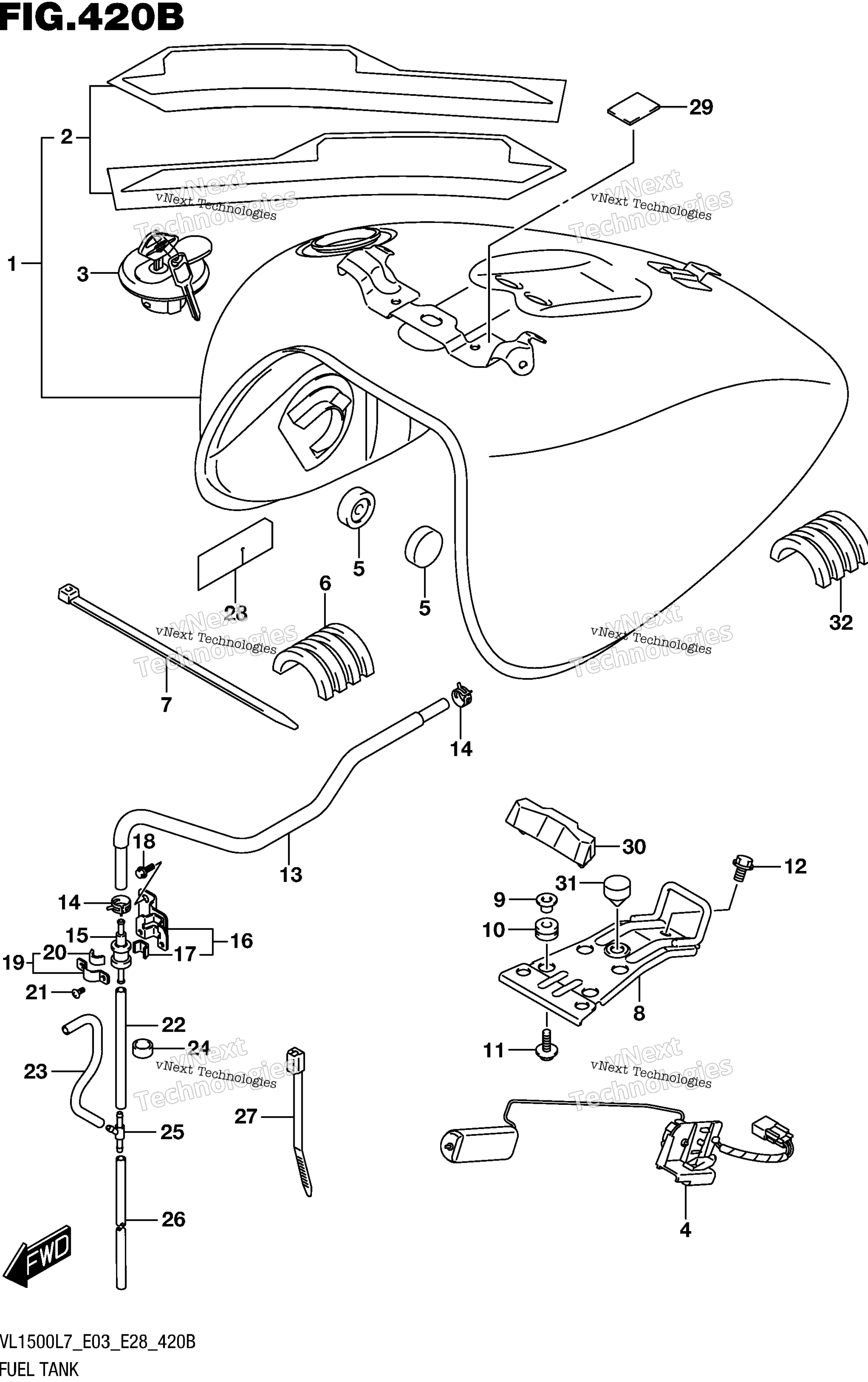

Схема топливного бака (Vl1500bl7 E28) для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
TANK ASSY, FUEL (ORANGE) art. 44100-06J51-YUK
По запросу
2
.TAPE SET FUEL TANK art. 68110-06J10-JGS
По запросу
3
CAP SET, FUEL TANK art. 44200-41841-000
По запросу
4
GUAGE ASSY, FUEL TANK art. 34810-40H00-000
По запросу
5
Кольцо уплотнительное Suzuki 09329-10026 art. 09329-10026-000
По запросу
6
CUSHION, TANK SIDE art. 44541-04F00-000
По запросу
7
CLAMP (L:300) art. 09407-30402-000
По запросу
8
BRACKET, REAR art. 44530-06J00-000
По запросу
9
WASHER (6.3X17X1.6) art. 09169-06062-000
По запросу
10
CUSHION art. 09320-08527-000
По запросу
11
BOLT (6X20) art. 09116-06192-000
По запросу
12
BOLT art. 01550-0812A-000
По запросу
13
HOSE, TANK & VALVE art. 44434-40H00-000
По запросу
14
CLIP art. 09401-11413-000
По запросу
15
VALVE, BREATHER art. 44240-38A00-000
По запросу
16
BRACKET, BREATHER VALVE art. 44880-40H00-000
По запросу
17
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
18
BOLT art. 01547-0610A-000
По запросу
19
PLATE FUEL TANK BREATHER NO.2 art. 44892-24A00-000
По запросу
20
CUSHION (10X30X2) art. 44894-24A00-000
По запросу
21
SCREW art. 02142-0408A-000
По запросу
22
HOSE (5X9X600) L:600->100 art. 09352-50006-600
По запросу
23
HOSE art. 44424-15H11-000
По запросу
24
HOSE (13.5X16.5X10) art. 09352-13162-010
По запросу
25
3 WAY art. 09367-06007-000
По запросу
26
HOSE (5X8.2X600) L:600->250 art. 44420-44AR0-000
По запросу
27
CLAMP (L:190) art. 09407-19401-000
По запросу
28
PROTECTOR, FUEL TANK art. 44283-06J00-000
По запросу
29
CUSHION CUT AS REQUIRED art. 63191-25C00-000
По запросу
30
CUSHION art. 44545-06J00-000
По запросу
31
Втулка Suzuki art. 09321-10011-000
По запросу
32
CUSHION, TANK SIDE REAR art. 44541-06J00-000
По запросу
