модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

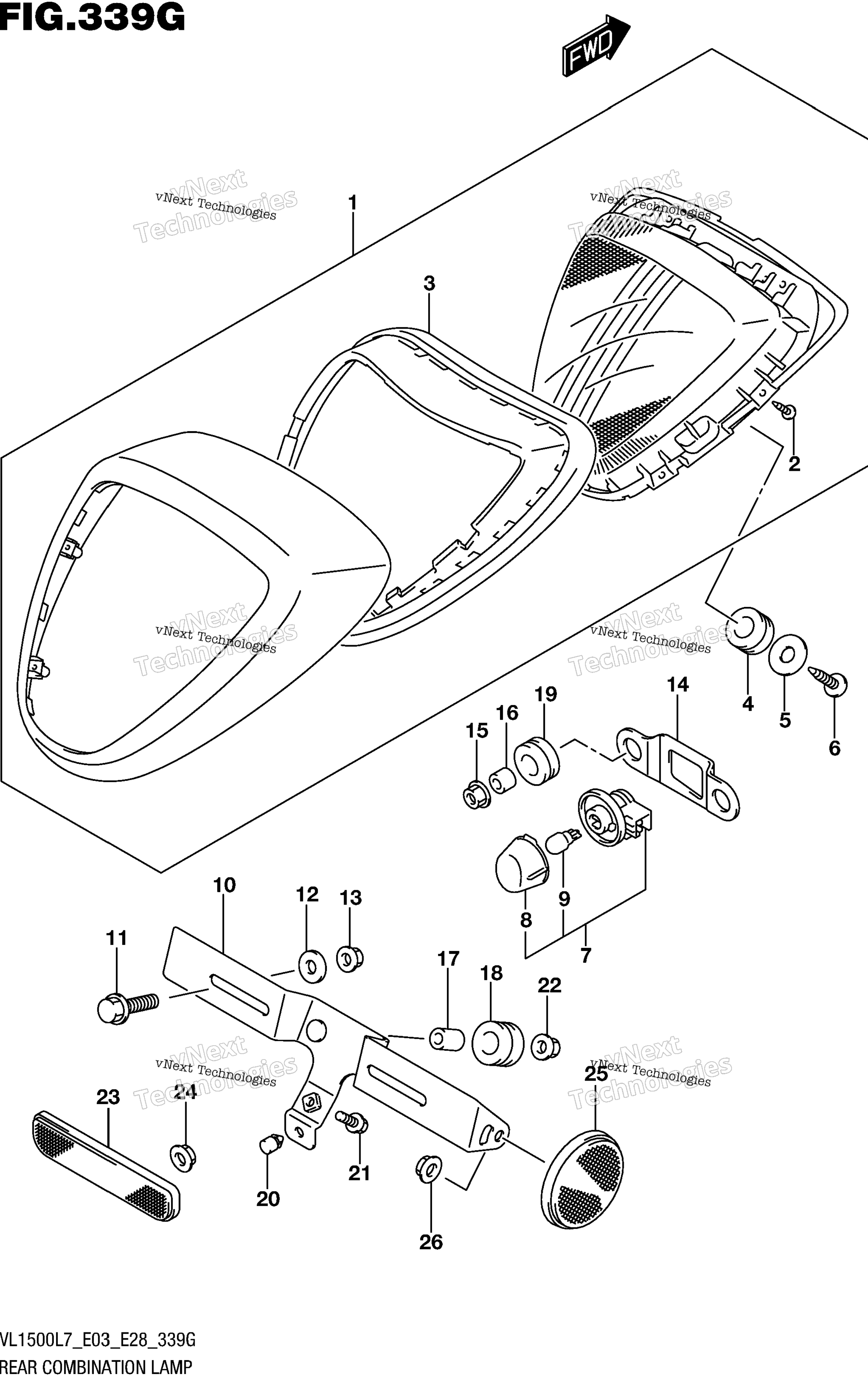

Схема заднего комбинированного фонаря (Vl1500tl7 E33) для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
LAMP ASSY, REAR COMBINATION art. 35710-06J00-000
По запросу
2
.SCREW (3X12) art. 35623-41400-000
По запросу
3
.RUBBER art. 35713-06J00-000
По запросу
4
CUSHION art. 09320-10067-000
По запросу
5
WASHER (5.5X20X1.2) art. 09160-05501-000
По запросу
6
Винт Suzuki art. 03541-0512A-000
По запросу
7
LAMP ASSY, LICENSE art. 35910-14F01-000
По запросу
8
.LENS art. 35912-14F11-000
По запросу
9
Лампочка Suzuki art. 09471-12216-000
По запросу
10
BRACKET, LICENSE PLATE art. 35927-06J30-000
По запросу
11
BOLT (6X16) art. 09116-06168-000
По запросу
12
WASHER (6.5X20X1.2) art. 09160-06077-000
По запросу
13
Гайка Suzuki art. 08316-1006A-000
По запросу
14
BRACKET, LICENSE LAMP art. 35928-43H00-000
По запросу
15
NUT art. 09159-05049-000
По запросу
16
SPACER (5.5X9.5X10.5) art. 09180-05066-000
По запросу
17
SPACER (6.5X10X12) art. 09180-06290-000
По запросу
18
CUSHION art. 09320-10051-000
По запросу
19
CUSHION art. 09320-10073-000
По запросу
20
CUSHION art. 09321-06036-000
По запросу
21
BOLT art. 01550-0625A-000
По запросу
22
Гайка Suzuki art. 08316-1006A-000
По запросу
23
REFLECTOR ASSY, REAR art. 35970-05H00-000
По запросу
24
Гайка Suzuki art. 08316-1005A-000
По запросу
25
REFLECTOR ASSY,REAR SIDE art. 35970-14A20-000
По запросу
26
Гайка Suzuki art. 08316-1005A-000
По запросу
