модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

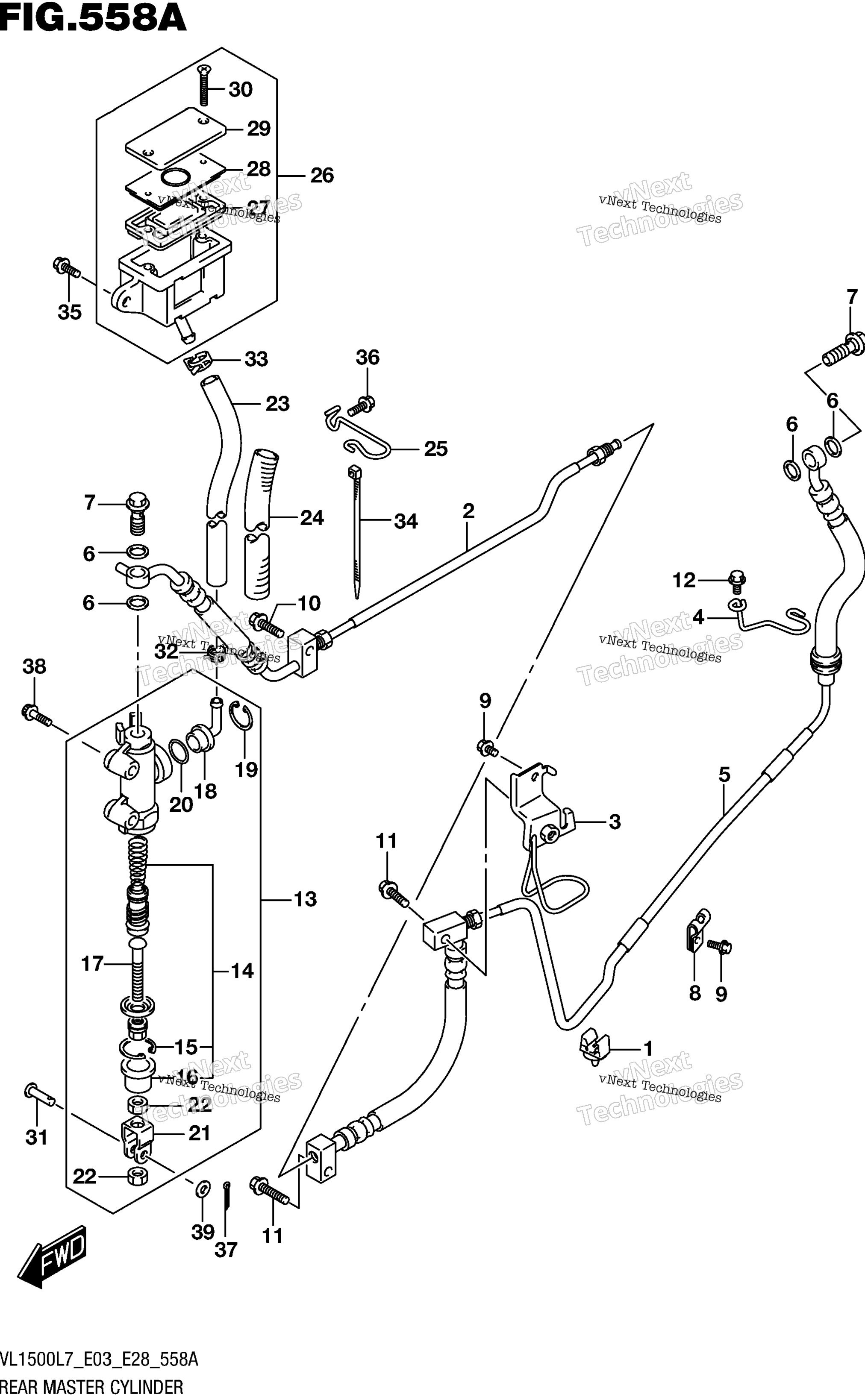

Схема заднего главного цилиндра тормоза для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, REAR BRAKE PIPE art. 51761-79J00-000
По запросу
2
HOSE ASSY, REAR BRAKE NO.1 art. 69200-40H00-000
По запросу
3
CLAMP, REAR BRAKE HOSE art. 69260-40H10-000
По запросу
4
GUIDE, REAR BRAKE HOSE art. 69278-40H10-000
По запросу
5
HOSE ASSY, REAR BRAKE NO.2 art. 69400-40H01-000
По запросу
6
Шайба Suzuki art. 09161-10009-000
от 221 ₽
7
UNION art. 09360-10062-000
По запросу
8
CLAMP art. 09403-07401-000
По запросу
9
Болт Suzuki art. 01547-0612A-000
По запросу
10
BOLT art. 01547-0620A-000
По запросу
11
BOLT art. 01547-0625A-000
По запросу
12
Болт Suzuki art. 01550-0612A-000
По запросу
13
CYLINDER ASSY, REAR MASTER art. 69600-48G10-000
По запросу
14
.PISTON/CUP SET art. 69600-40811-000
По запросу
15
..CIRCLIP art. 69665-47H00-000
По запросу
16
..BOOT art. 69691-00A00-000
По запросу
17
.ROD, PUSH art. 69670-44B00-000
По запросу
18
.CONNECTOR art. 69672-00B20-000
По запросу
19
.CIRCLIP art. 69674-00B20-000
По запросу
20
.O-RING art. 69686-34200-000
По запросу
21
.YOKE art. 69692-19A00-000
По запросу
22
.NUT art. 69693-05A00-000
По запросу
23
HOSE, REAR RESERVOIR TANK art. 69730-40H00-000
По запросу
24
HEATSHIELD, RESERVER TANK HOS art. 69732-40H00-000
По запросу
25
GUIDE, RESERVER TANK HOSE art. 69738-40H10-000
По запросу
26
TANK ASSY, REAR RESERVOR art. 69740-40H20-000
По запросу
27
Диафрагма тормозного цилиндра Suzuki art. 59667-49460-000
По запросу
28
.PLATE,DIAPHRAGM art. 59668-41C00-000
По запросу
29
.CAP art. 59669-10G20-000
По запросу
30
.SCREW art. 69689-40H00-000
По запросу
31
PIN art. 09200-06068-000
По запросу
32
CLIP art. 09401-12404-000
По запросу
33
CLIP art. 09401-13417-000
По запросу
34
CLAMP (L:145) art. 09407-14407-000
По запросу
35
BOLT art. 01547-0616A-000
По запросу
36
SCREW art. 02162-0616B-000
По запросу
37
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
38
BOLT art. 07120-0625A-000
По запросу
39
Шайба Suzuki art. 08322-0106A-000
По запросу
