модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

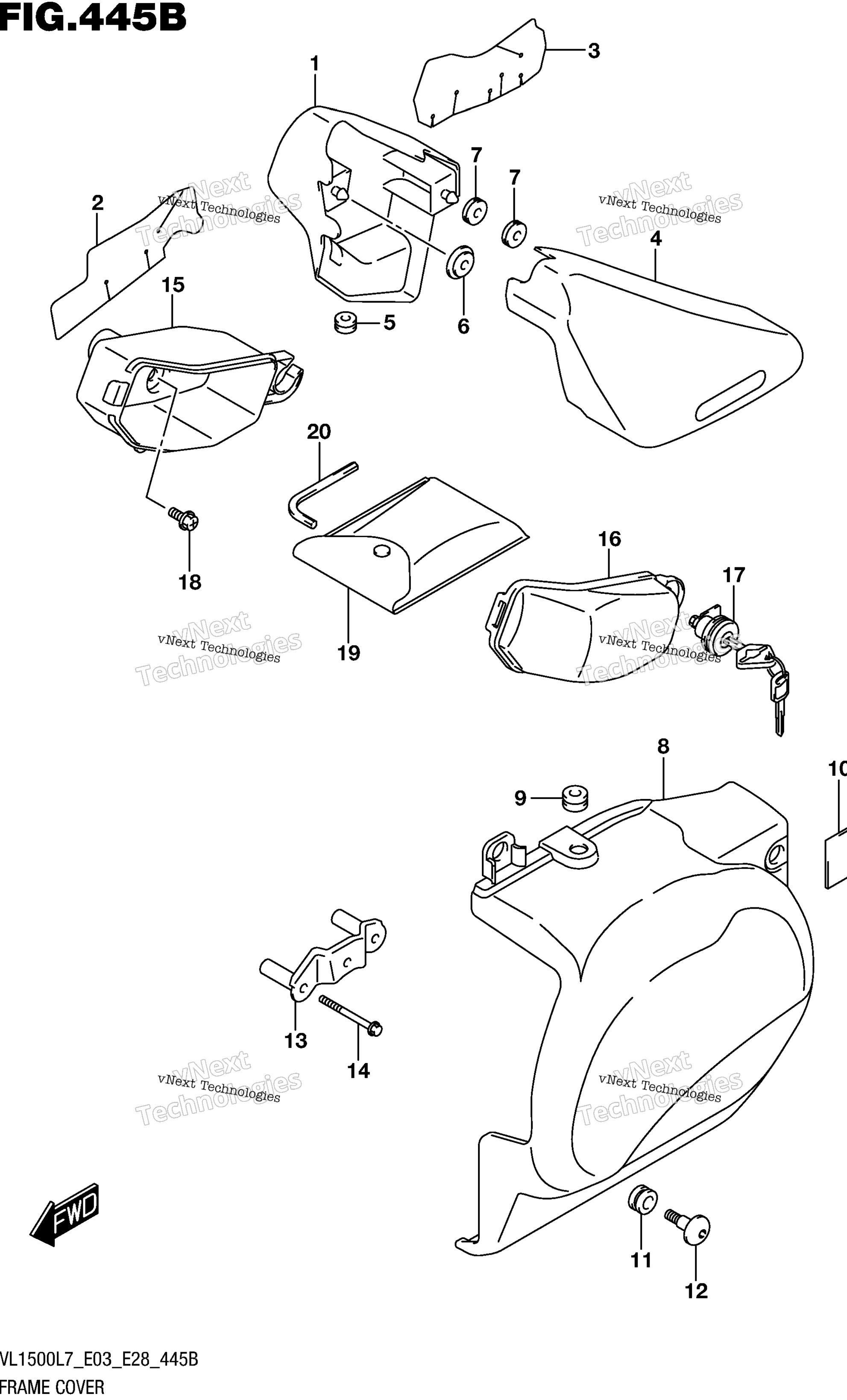

Схема крышки рамы (Vl1500bl7 E28) для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, SIDE RH (ORANGE) art. 47111-06J00-YUK
По запросу
2
SHIELD, SIDE COVER RH art. 47166-06J10-000
По запросу
3
SHIELD, SIDE COVER RH art. 47166-06J20-000
По запросу
4
COVER, SIDE LH (ORANGE) art. 47211-40H00-YUK
По запросу
5
CUSHION, SIDE COVER LOWER RH art. 47167-06J00-000
По запросу
6
CUSHION, SIDE COVER FRONT art. 47191-06J00-000
По запросу
7
CUSHION REAR art. 09320-08018-000
от 500 ₽
8
COVER, LOWER LH art. 47231-40H20-000
По запросу
9
Втулка Suzuki art. 09320-06504-000
По запросу
10
CUSHION LH art. 51827-01A00-000
По запросу
11
CUSHION (9X18X9.5) LH art. 09320-09016-000
По запросу
12
Болт Suzuki art. 09139-06190-000
По запросу
13
BRACKET, LOWER COVER LH art. 47250-06J00-000
По запросу
14
BOLT art. 01547-0650A-000
По запросу
15
BODY, LUGGAGE BOX art. 92211-06J00-000
По запросу
16
LID art. 92212-06J00-000
По запросу
17
LOCK SET, LUGGAGE BOX art. 95700-07861-000
По запросу
18
BOLT (6X12) art. 09111-06107-000
По запросу
19
TOOL ASSY art. 09800-21100-000
По запросу
20
SPANNER, 6 HEXAGON art. 09816-00050-000
По запросу
