модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

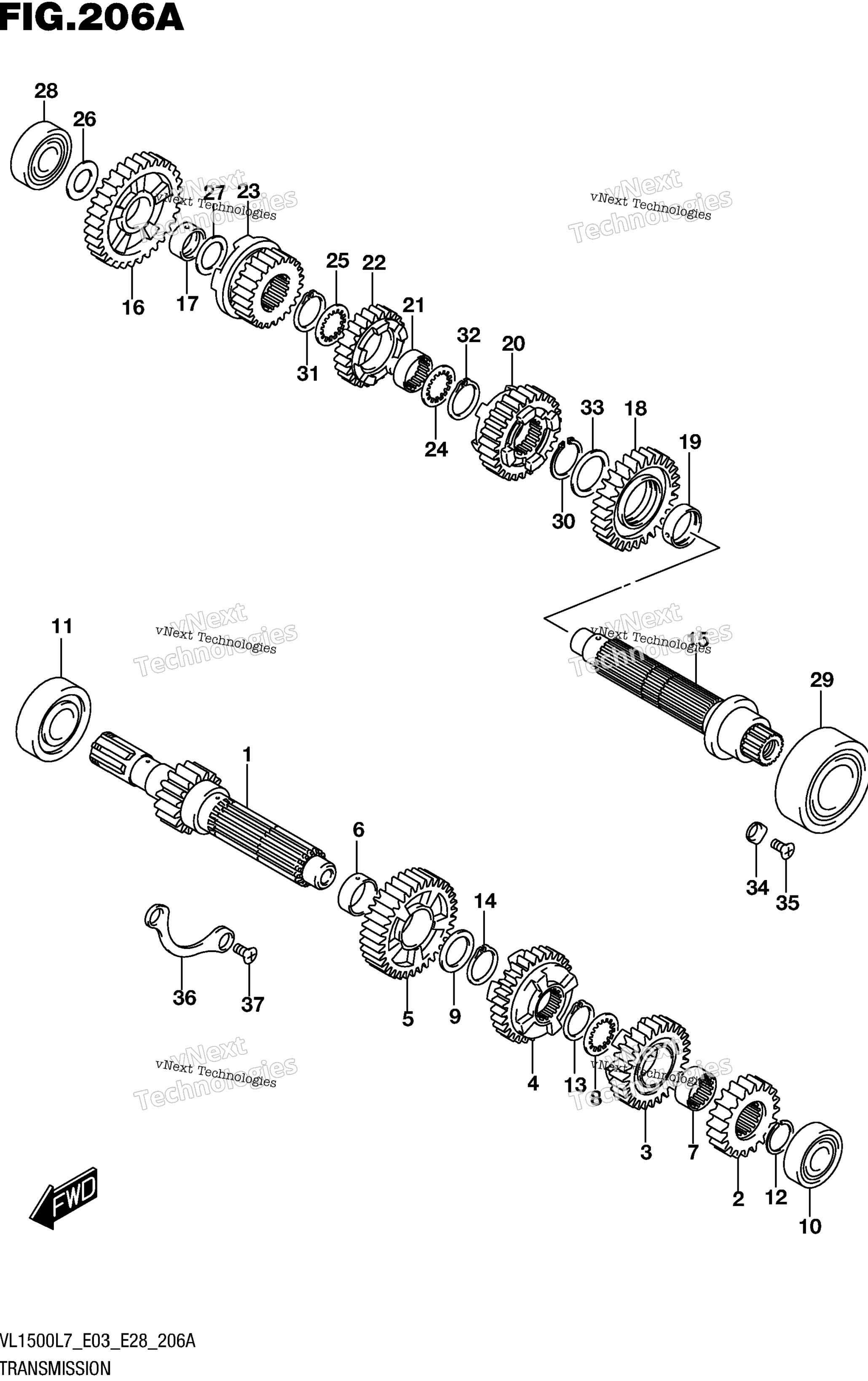

Схема трансмиссии для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER (NT:16) art. 24120-40H00-000
По запросу
2
GEAR, 2ND DRIVE (NT:20) art. 24221-48G00-000
По запросу
3
GEAR, 3RD DRIVE (NT:26) art. 24231-48G10-000
По запросу
4
GEAR, 4TH DRIVE (NT:32) art. 24241-06J00-000
По запросу
5
GEAR, 5TH DRIVE (NT:33) art. 24251-40H00-000
По запросу
6
BUSH, 5TH DRIVE GEAR art. 24252-24F10-000
По запросу
7
Втулка Suzuki art. 24262-24F10-000
от 2 615 ₽
8
LOCK WASHER (27X36X2.5) art. 09167-27003-000
По запросу
9
SHIM (27X36X2.5) art. 09181-27014-000
По запросу
10
BEARING (20X52X15) LH art. 09262-20080-000
По запросу
11
BEARING (25X62X17) RH art. 09262-25153-000
По запросу
12
CIRCLIP art. 09380-27004-000
По запросу
13
CIRCLIP art. 09380-27006-000
По запросу
14
CIRCLIP art. 09380-27006-000
По запросу
15
SHAFT, DRIVE art. 24130-40H10-000
По запросу
16
GEAR, 1ST DRIVEN (NT:35) art. 24311-48G00-000
По запросу
17
BUSH, 1ST DRIVEN GEAR art. 24312-24F10-000
По запросу
18
GEAR, 2ND DRIVEN (NT:28) art. 24321-48G10-000
По запросу
19
BUSH, 2ND DRIVEN GEAR art. 24322-48G00-000
По запросу
20
GEAR, 3RD DRIVEN (NT:27) art. 24331-06J00-000
По запросу
21
BUSH, 4TH DRIVEN GEAR art. 24332-24F10-000
По запросу
22
GEAR, 4TH DRIVEN (NT:28) art. 24341-40H00-000
По запросу
23
GEAR, 5TH DRIVEN (NT:26) art. 24351-40H00-000
По запросу
24
LOCK WASHER LH art. 09167-30008-000
По запросу
25
LOCK WASHER RH art. 09167-30008-000
По запросу
26
SHIM (22X34X1) RH art. 09181-22223-000
По запросу
27
SHIM (24X34X1) LH art. 09181-24005-000
По запросу
28
BEARING (22X56X16) RH art. 09262-22024-000
По запросу
29
BEARING (35X72X27) LH art. 09267-35004-000
По запросу
30
CIRCLIP art. 09380-30009-000
По запросу
31
CIRCLIP RH art. 09380-30009-000
По запросу
32
CIRCLIP LH art. 09380-30009-000
По запросу
33
WASHER art. 08211-30403-000
По запросу
34
RETAINER art. 24741-20A00-000
По запросу
35
SCREW (6X12) art. 09126-06011-000
По запросу
36
RETAINER, COUNTER SHAFT RH art. 24741-27A00-000
По запросу
37
SCREW (6X12) art. 09126-06011-000
По запросу
