модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

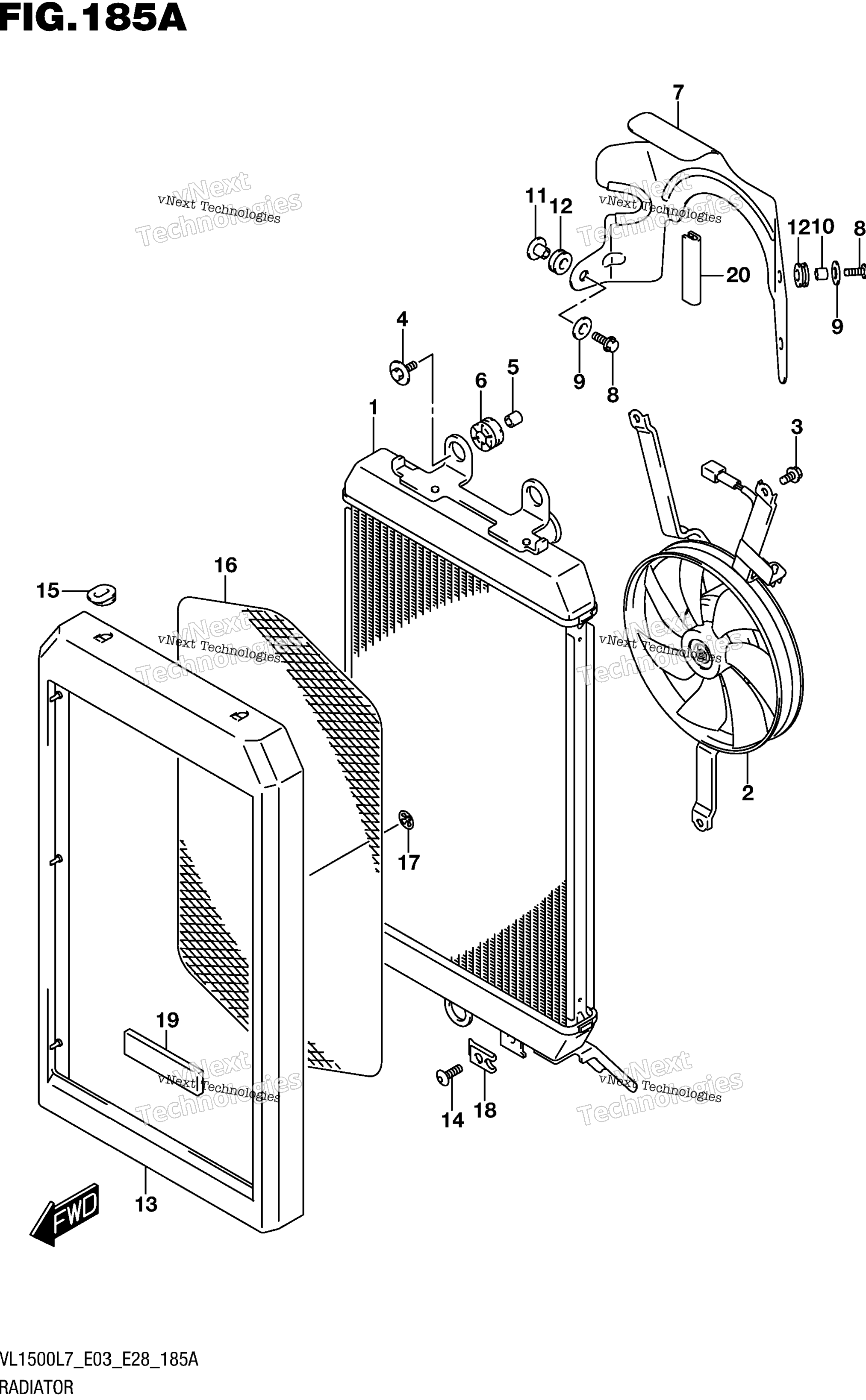

Схема радиатора для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
RADIATOR ASSY, WATER art. 17710-40H10-000
По запросу
2
FAN ASSY, RADIATOR art. 17800-40H00-000
По запросу
3
BOLT art. 17711-40H00-000
По запросу
4
BOLT (6X25) art. 09118-06097-000
По запросу
5
SPACER (6.5X10X12) art. 09180-06290-000
По запросу
6
CUSHION art. 09320-10051-000
По запросу
7
SHIELD, RADIATOR HEAT art. 17771-40H10-000
По запросу
8
BOLT art. 01547-0620B-000
По запросу
9
WASHER (6.5X20X1.2) art. 09160-06152-000
По запросу
10
SPACER (6.2X8.6X6.1) LH art. 09180-06360-000
По запросу
11
SPACER (6.2X8.4X6.9) RH art. 09180-06325-000
По запросу
12
CUSHION art. 09320-08083-000
По запросу
13
COVER, RADIATOR art. 17760-40H00-000
По запросу
14
SCREW (6X16) art. 09139-06039-000
По запросу
15
CUSHION UPPER art. 09320-03004-000
По запросу
16
NET, RADIATOR COVER art. 17765-40H00-000
По запросу
17
NUT art. 09148-03010-000
По запросу
18
NUT art. 09148-06021-000
По запросу
19
CUSHION art. 92141-43EU0-000
По запросу
20
MOLDING art. 17762-18H00-000
По запросу
