модель 2017 года
- Модель VL1500
- Код модели VL1500BL7

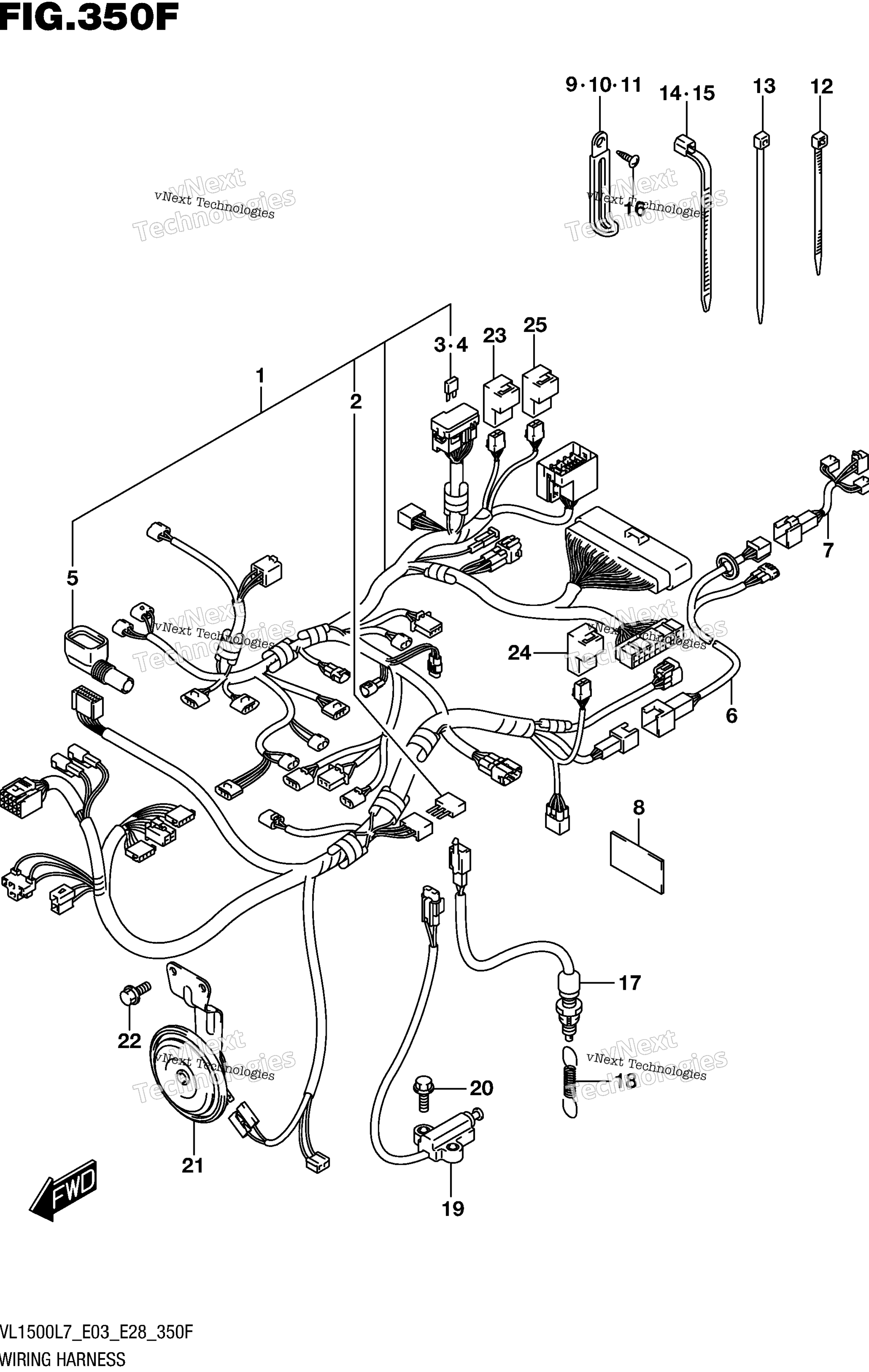

Схема жгута проводов (Vl1500tl7 E28) для VL1500BL7
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING art. 36610-06J30-000
По запросу
2
.DIODE art. 36611-38A10-000
По запросу
3
.FUSE (10A) art. 09481-10501-000
По запросу
4
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
5
.COVER, CONNECTOR art. 36618-41G00-000
По запросу
6
WIRE, REAR COMBINATION art. 36858-06J00-000
По запросу
7
WIRE, REAR COMBINATION NO.2 art. 36856-41F00-000
По запросу
8
TAPE, HARNESS (28X50X0.13) art. 36611-16G00-000
По запросу
9
CLAMP (L:45) art. 09404-06429-000
По запросу
10
CLAMP (L:80) art. 09404-06036-000
По запросу
11
CLAMP (L:135) art. 09404-06435-000
По запросу
12
CLAMP (L:95) art. 09407-10403-000
По запросу
13
CLAMP (L:145) art. 09407-14407-000
По запросу
14
CLAMP (L:190) art. 09407-19401-000
По запросу
15
CLAMP (L:235) art. 09407-25401-000
По запросу
16
Винт Suzuki art. 03541-0512A-000
По запросу
17
SWITCH ASSY, STOP LAMP art. 37740-19F00-000
По запросу
18
SPRING art. 09443-06077-000
По запросу
19
SWITCH ASSY, SIDE STAND art. 37840-22H01-000
По запросу
20
BOLT art. 01547-0620A-000
По запросу
21
HORN ASSY art. 38500-40H00-000
По запросу
22
Болт Suzuki art. 01550-0612A-000
По запросу
23
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
24
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
25
RELAY ASSY, HEADLAMP art. 38740-24A00-000
По запросу
