модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

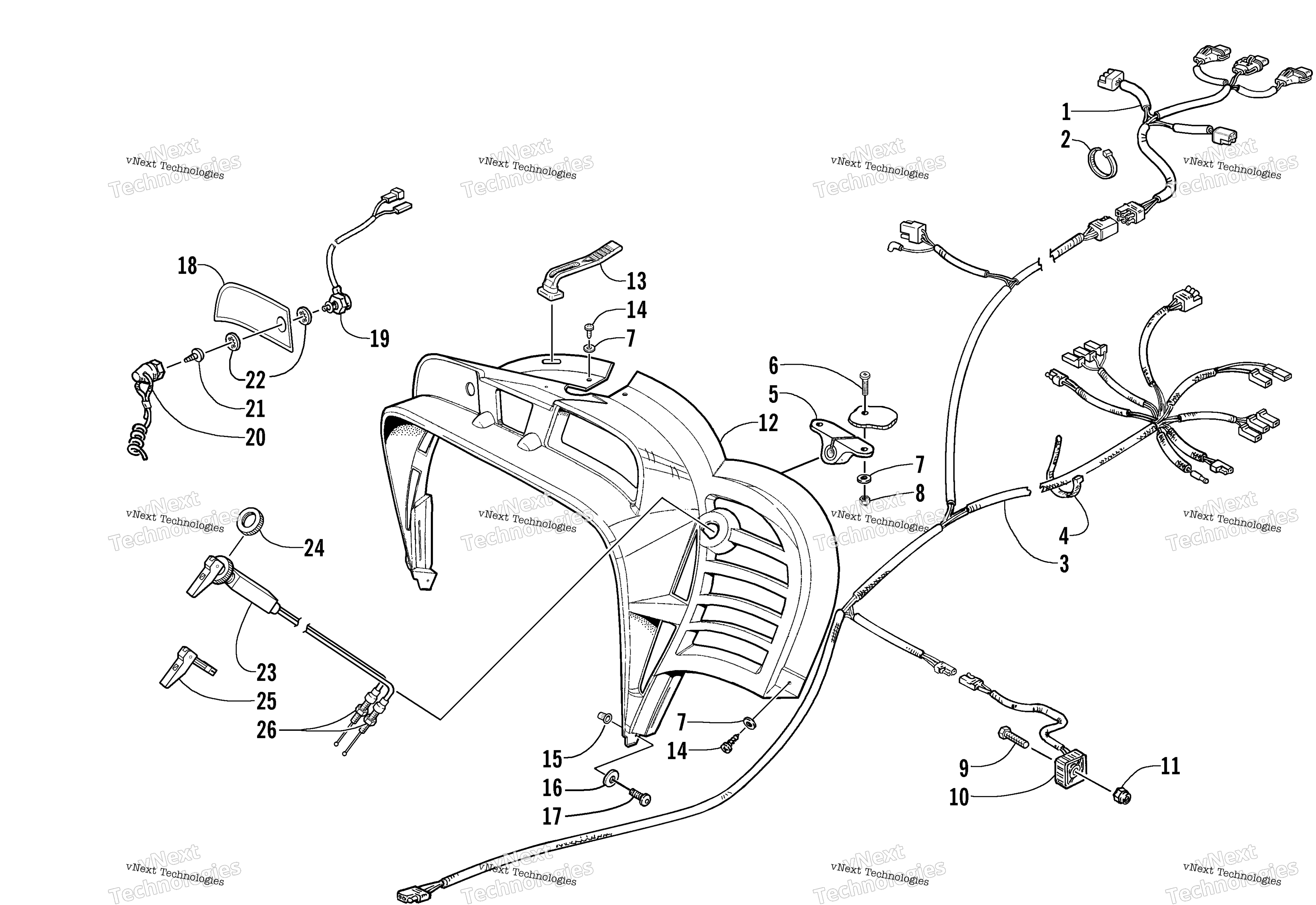

Схема console, Switches, и Wiring Assemblies для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Harness, Hood art. 0686-515
По запросу
2
Tie, Cable - 4 in. art. 0123-811
По запросу
3
Harness, Main art. 0686-861
По запросу
4
Зажим Arctic Cat art. 0123-788
По запросу
5
Bushing, Recoil art. 1706-193
По запросу
6
Винт Arctic Cat art. 0623-121
от 578 ₽
7
WASHER,FLAT- #10 X .500 X .049 Z&Y art. 8050-157
По запросу
8
NUT,HEX LOCK-NYL 10-32 Z&Y art. 8040-276
По запросу
9
Screw, Cap art. 8002-044
По запросу
10
Regulator, Voltage art. 0630-001
По запросу
11
Nut, Lock art. 8041-366
По запросу
12
Console art. 2606-895
По запросу
13
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
14
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
15
Insert art. 0623-582
По запросу
16
Washer art. 8050-222
По запросу
17
Screw, Machine art. 8017-580
По запросу
18
Decal, Console - Switch art. 5611-124
По запросу
19
Tether Switch Assembly (inc. 20-21) art. 0709-064
По запросу
20
Tether Cord w/ Screw (inc. 21) art. 0709-055
По запросу
21
Screw, Self-Tapping art. 0623-338
По запросу
22
Washer, Internal Tooth Lock art. 0123-985
По запросу
23
Трос подсоса Arctic Cat art. 0687-007
от 2 874 ₽
24
Гайка пластиковая Arctic Cat art. 0623-054
от 578 ₽
25
Choke Lever Kit art. 0636-062
от 212 ₽
26
Nut, Jam art. 0623-464
По запросу
