модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

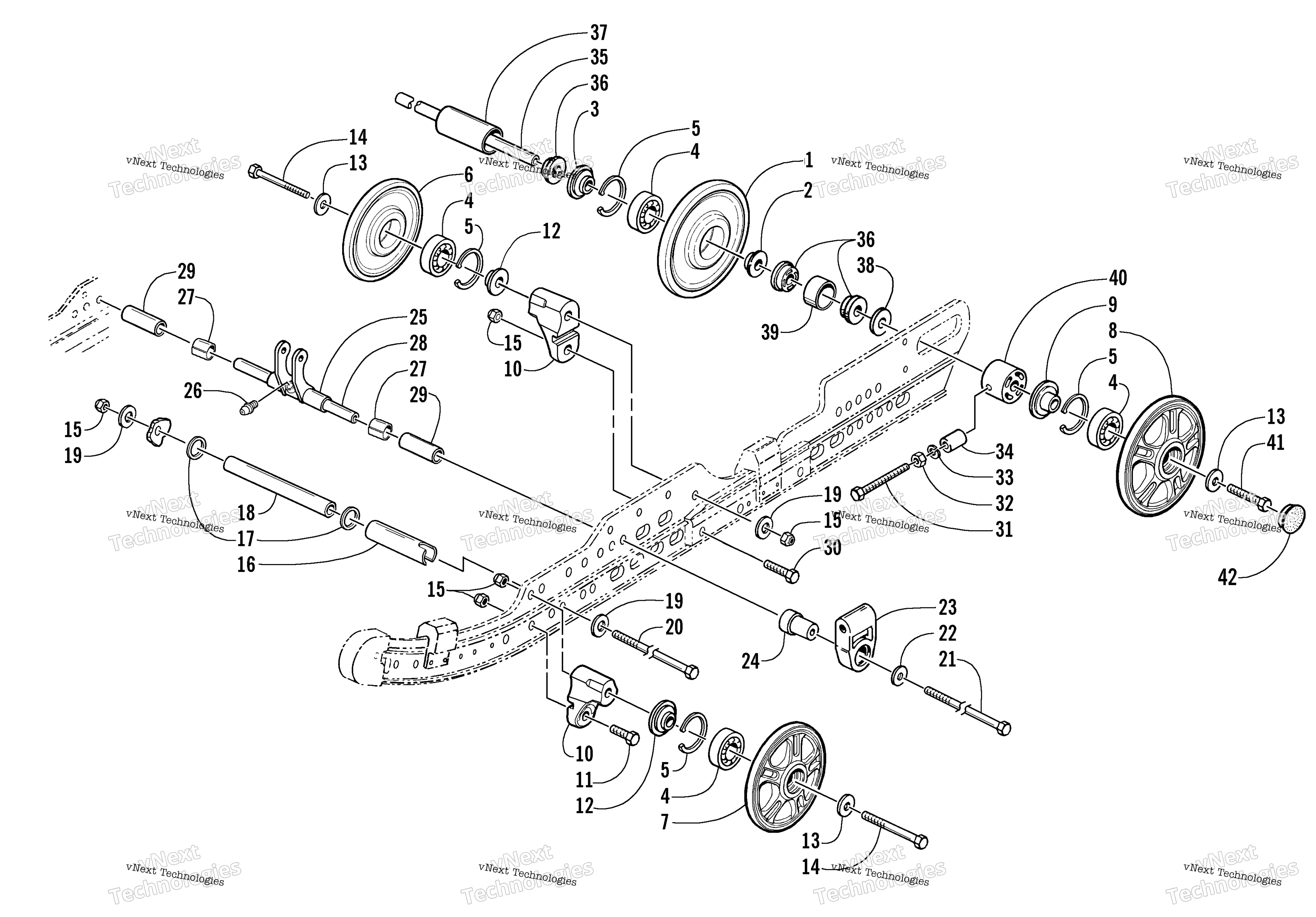

Схема Idler колесо узла для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Ролик гусеницы задний натяжной 162х25 мм Arctic Cat art. 1604-685
от 6 794 ₽
2
Втулка колеса Arctic Cat art. 1604-773
от 788 ₽
3
Заглушка колеса Arctic Cat art. 1604-772
от 683 ₽
4
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
5
Ring, Retaining art. 0123-798
По запросу
6
Wheel, Idler (inc. 4-5) art. 1604-690
от 3 800 ₽
7
Wheel, Idler (Yellow) (inc. 4-5) art. 2604-540
По запросу
8
Wheel, Idler (Yellow) (inc. 4-5 and 9) art. 2604-347
По запросу
9
INSERT,5/8 BORE X 2" (LONG) art. 1604-774
По запросу
10
Block, Mounting - Idler Wheel art. 1604-612
По запросу
11
Болт art. 8002-224
По запросу
12
Insert, Idler Wheel art. 1604-501
По запросу
13
Шайба .390X1.38X.134 Arctic Cat art. 0123-570
от 683 ₽
14
Болт art. 8002-232
По запросу
15
Гайка art. 8040-486
По запросу
16
Spacer, Shock - Front Arm art. 1604-793
По запросу
17
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
18
Ось рычага подвески Arctic Cat art. 1604-792
от 13 545 ₽
19
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
20
Screw, Cap art. 0623-907
По запросу
21
Screw, Cap art. 8002-229
По запросу
22
Washer art. 8050-282
По запросу
23
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
24
Block, Slide art. 0604-912
По запросу
25
Pivot, Shock (inc. 26-27) art. 0704-772
По запросу
26
Fitting, Grease art. 9916-963
По запросу
27
Втулка Arctic Cat art. 0603-083
По запросу
28
Axle, Inner art. 0604-930
По запросу
29
Spacer art. 2604-109
По запросу
30
Screw, Cap art. 8002-226
По запросу
31
Болт 3/8-16x5 Arctic Cat art. 0623-123
По запросу
32
Гайка Arctic Cat art. 8042-486
от 263 ₽
33
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
34
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
35
Axle, Rear art. 0604-208
По запросу
36
Bushing, Spacer - Rear Wheel art. 0604-968
По запросу
37
SPACER,REAR WHEEL-PTD BLK art. 1704-466
По запросу
38
Шайба Arctic Cat art. 0623-220
от 420 ₽
39
Spacer, Rear Wheel art. 0604-937
По запросу
40
Bushing, Adjuster art. 0604-936
По запросу
41
Screw, Cap art. 8002-223
По запросу
42
Колпачок ролика гусеницы Arctic Cat art. 0604-246
от 331 ₽
