модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

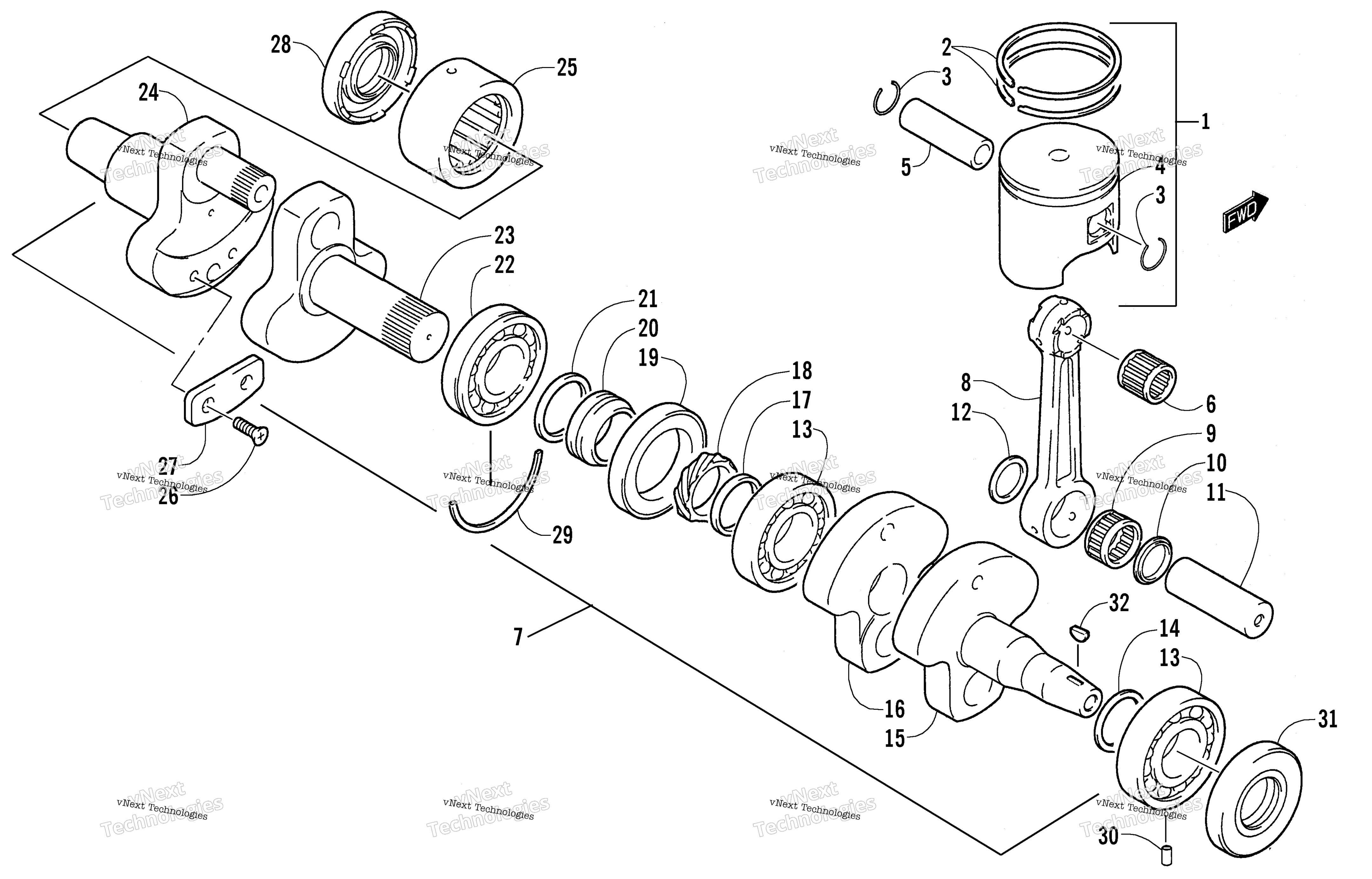

Схема поршень и коленвал для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
PISTON,ASSY 01 Z440 SNO PRO (inc. 2-5) art. 3006-040
По запросу
2
Ring Set, Piston art. 3005-937
По запросу
3
Кольцо стопорное поршневого пальца Arctic Cat art. 3003-537
от 368 ₽
5
Pin, Piston art. 3005-455
По запросу
6
BEARING,PISTON PIN,ROLLER,M18X23X22 art. 3003-107
от 585 ₽
Аналог
585 ₽
Требуется 2 шт.
7
Crankshaft Assembly (inc. 8-27) art. 3006-098
По запросу
8
Rod, Connecting art. 3005-456
По запросу
9
Bearing, Crank Pin art. 3003-744
По запросу
10
Washer, Crank Pin Bearing art. 3005-458
По запросу
11
PIN,CRANK art. 3002-173
По запросу
12
Shim art. 3005-450
По запросу
13
BEARING,CRANKSHAFT,BALL,M30X65X16 art. 3002-624
По запросу
14
Washer art. 3008-501
По запросу
15
Crankshaft - Right art. 3005-922
По запросу
16
WHEEL, CRANKSHAFT art. 3005-915
По запросу
17
Spacer art. 3002-827
По запросу
18
Gear, Oil Pump Drive art. 3005-373
По запросу
19
Retainer, Middle art. 3003-248
По запросу
20
Race, Crankshaft Seal art. 3003-171
По запросу
21
Ring, Center art. 3003-112
По запросу
22
BEARING,’02 440 F/C SNO PRO art. 3006-095
По запросу
23
Crankshaft - Center art. 3002-841
По запросу
24
Crankshaft - Left art. 3006-099
По запросу
25
Bearing art. 3006-096
По запросу
26
Screw art. 3007-393
По запросу
27
Balancer art. 3004-746
По запросу
28
Seal, Oil art. 3006-097
По запросу
29
C-Ring, Crankshaft art. 3003-736
По запросу
30
Pin, Alignment art. 3003-658
По запросу
31
SEAL,CRANKSHAFT-M30 art. 3002-717
По запросу
32
Key art. 3010-070
По запросу
