модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

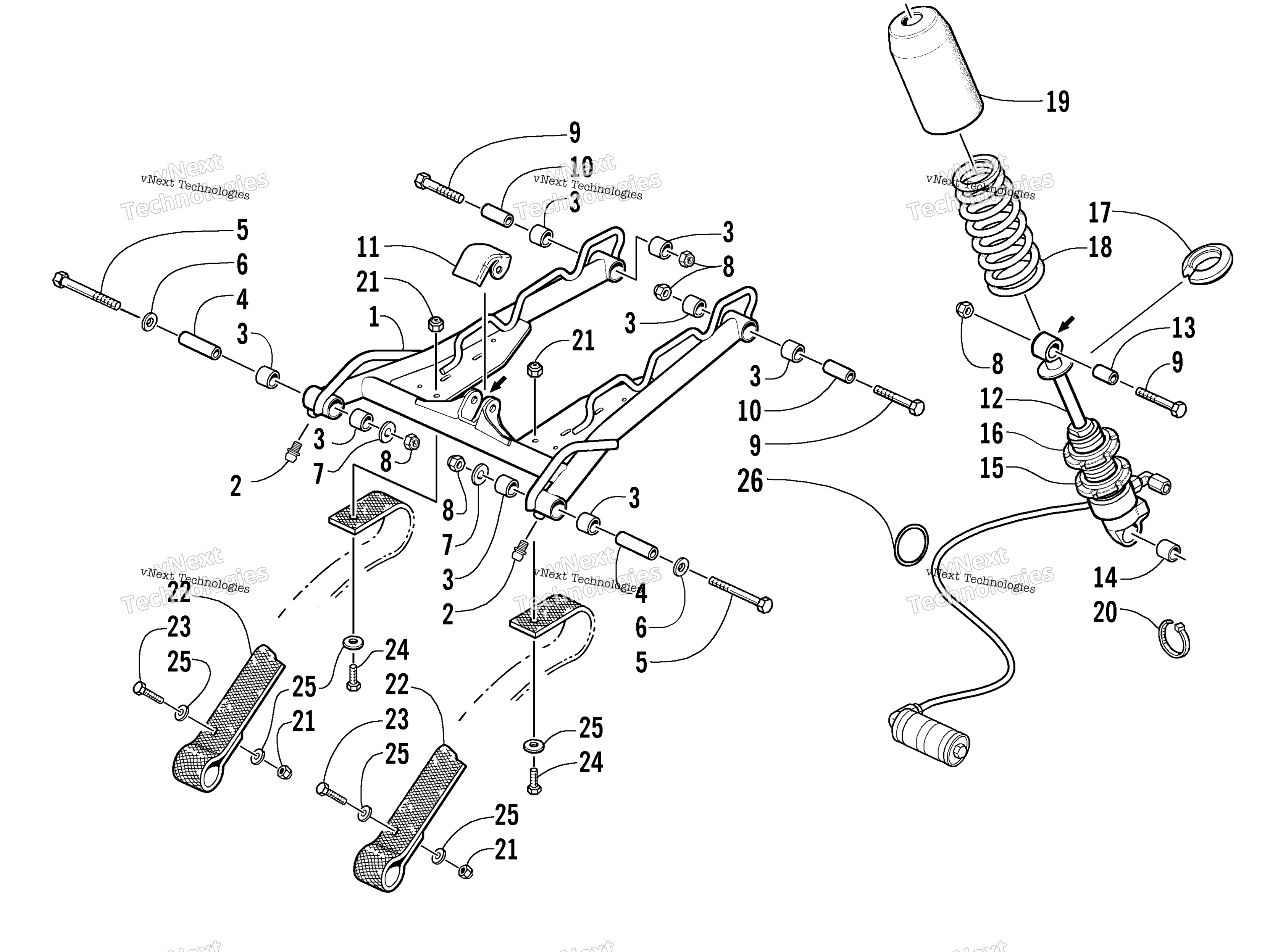

Схема задней части Suspension Front Arm Assembly для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
ARM,FRONT-FABR (inc. 2-3) art. 0704-777
По запросу
2
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Ось рычага Arctic Cat art. 1604-162
от 2 006 ₽
5
Screw, Cap art. 8002-230
По запросу
6
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
7
Washer art. 0114-197
По запросу
8
Гайка art. 8040-486
По запросу
9
Screw, Cap art. 8002-228
По запросу
10
Spacer art. 0104-629
По запросу
11
GUIDE,CENTER-FRT ARM-PTD BLK art. 2604-112
По запросу
12
Shock Absorber, Front Arm art. 0704-911
По запросу
13
Втулка Arctic Cat art. 1603-531
По запросу
14
Bushing, Shock - 0.890 x 0.800 art. 1604-791
По запросу
15
Nut, Retainer - Machined art. 0704-798
По запросу
16
Гайка-опора пружины амортизатора Arctic Cat art. 0603-259
от 578 ₽
17
Упор пружины амортизатора Arctic Cat art. 1603-890
от 1 796 ₽
18
Spring, Compression art. 1604-197
По запросу
19
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
20
Зажим Arctic Cat art. 0123-788
По запросу
21
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
22
Strap, Limiter art. 2604-346
По запросу
23
Screw, Cap art. 8002-043
По запросу
24
Болт 1/4-20 X.75 Arctic Cat art. 8002-040
от 987 ₽
25
Washer art. 0623-875
По запросу
26
Support, Hose art. 2604-165
По запросу
