модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

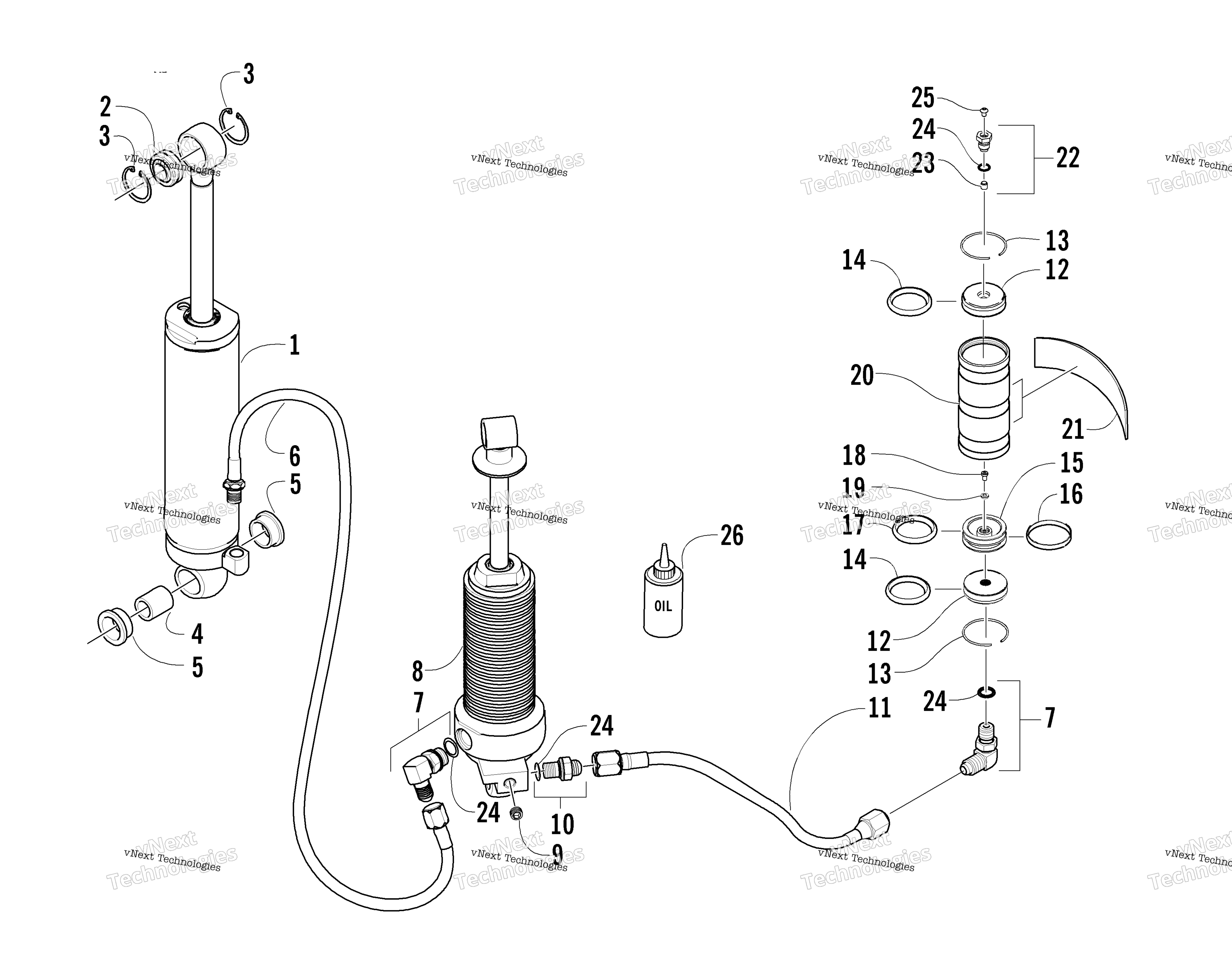

Схема задней части Suspension Shock Absorber Assembly для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock, Rear Suspension - Assembly art. 0704-912
По запросу
1
Shock Absorber - Rear Arm art. 0704-910
По запросу
2
Подшипник шарнирный Arctic Cat art. 1604-664
от 6 279 ₽
3
Ring, Retaining art. 0623-951
По запросу
4
Sleeve art. 2604-223
По запросу
5
Bushing art. 1604-222
По запросу
6
HOSE, -5 FEMALE SWIVEL TO 1/8 NPT art. 2604-682
По запросу
7
FITTING,ELBOW-90 DEG (inc. two No. 24) art. 2604-943
По запросу
8
Shock Absorber, Front Arm art. 0704-911
По запросу
9
Plug, Brass art. 2604-207
По запросу
10
Fitting, Shock (inc. one No. 24) art. 1603-933
По запросу
11
Hose, Shock/Reservoir art. 2604-210
По запросу
12
End Cap, Reservoir art. 1603-936
По запросу
13
Ring, Retaining art. 0604-992
По запросу
14
O-Ring art. 0603-671
По запросу
15
Piston, Floating - Assembly art. 2604-517
По запросу
16
Strap, Piston art. 1603-235
По запросу
17
O-Ring art. 1603-236
По запросу
18
Screw, Machine - w/O-Ring (inc. 19) art. 1604-316
По запросу
19
O-Ring (FOX only) art. 1604-425
По запросу
20
Reservoir art. 1603-935
По запросу
21
Decal, Shock art. 1603-932
По запросу
22
Valve, Pressure - Assembly (inc. 23 and one No. 24) art. 0703-341
По запросу
24
O-Ring art. 1604-318
По запросу
25
Screw, Valve art. 0624-097
По запросу
26
S/M SYN SHOCK OIL MED/LT WT-1 QUART art. 4639-369
По запросу
