модель 2003 года
- Модель Z440
- Код модели Z 440 SNO PRO (S2003ZABPFUSG)

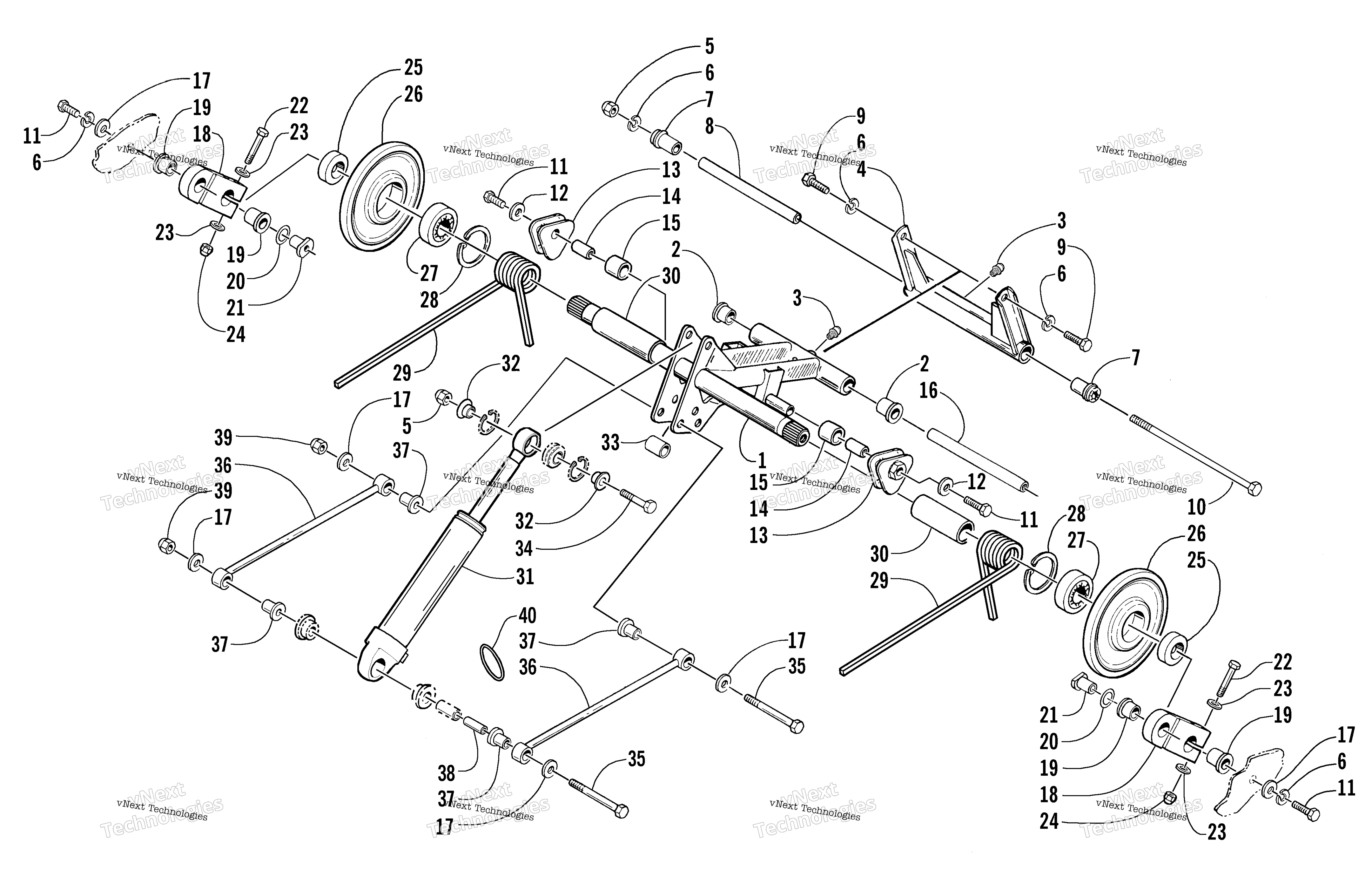

Схема задней части Suspension Rear Arm Assembly для Z 440 SNO PRO (S2003ZABPFUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Idler (inc. 2 and one No. 3) art. 0704-748
По запросу
2
Втулка задней подвески Arctic Cat art. 1604-100
от 744 ₽
3
Пресс масленка Arctic Cat art. 0623-922
от 578 ₽
4
Arm, Rear (inc. one No. 3) art. 0704-593
По запросу
5
Гайка art. 8040-486
По запросу
6
Шайба гроверная Arctic Cat art. 8051-277
от 326 ₽
7
Втулка подвески Arctic Cat art. 1604-307
от 2 006 ₽
8
Ось подвески Arcti Cat art. 0604-194
от 1 491 ₽
9
Screw, Cap art. 8002-223
По запросу
10
Screw, Cap art. 0623-907
По запросу
11
Болт art. 8002-224
По запросу
12
Шайба 3/8X.734X.063 Z&Y Arctic Cat art. 8050-272
от 168 ₽
13
Block, Spring Adjuster - Right - Black art. 1604-204
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
13
Block, Spring Adjuster - Left - Black art. 1604-205
от 785 ₽
Аналог
785 ₽
Требуется 1 шт.
14
Spacer, Spring Block art. 1604-641
По запросу
15
Spacer, Idler Arm art. 1604-678
По запросу
16
Axle, Aluminum art. 1604-208
По запросу
17
Шайба .375X.875 Arctic Cat art. 0623-044
от 683 ₽
18
Offset, Arm (Hex) - Assembly (inc. 19) art. 0704-981
По запросу
19
Втулка Arctic Cat art. 1604-202
По запросу
20
Шайба Arctic Cat art. 1604-187
от 368 ₽
21
Axle, Powder Metal art. 1604-181
По запросу
22
Болт 5/16-18 X2.25 Arctic Cat art. 8002-138
от 263 ₽
23
Шайба Arctic Cat art. 8050-242
По запросу
24
Гайка 5/16-18 с юбкой Arctic Cat art. 8040-426
от 221 ₽
25
Spacer, Pivot Idler Arm art. 1604-507
По запросу
26
Wheel, Idler (inc. 27-28) art. 1604-690
от 3 800 ₽
27
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
28
Ring, Retaining art. 0123-798
По запросу
29
SPRING,SUSPENSION-RH-PTD BLK art. 0704-876
По запросу
29
SPRING,SUSPENSION-LH-PTD BLK art. 0704-877
По запросу
30
Втулка подвески металлическая Arctic Cat art. 0114-254
от 882 ₽
31
Shock Absorber - Rear Arm art. 0704-910
По запросу
32
Spacer art. 1604-662
По запросу
33
SPACER,SHOCK LINK-Z&Y art. 0604-298
По запросу
34
Screw, Cap art. 8002-226
По запросу
35
Болт 3/8-16x3.625 Arctic Cat art. 0623-793
от 2 100 ₽
36
Link, Rear Shock art. 0704-361
По запросу
37
Втулка задней подвески Arctic Cat art. 1604-498
от 4 354 ₽
38
Sleeve, Shock art. 0604-644
По запросу
39
Nut, Hex - Thin Lock art. 8041-486
По запросу
40
Support, Hose art. 1604-935
По запросу
